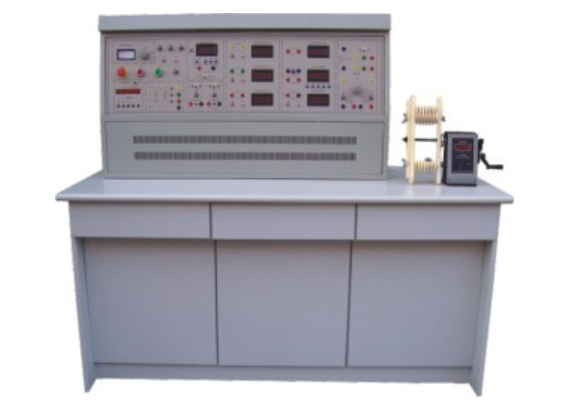

电机检修技能实训装置

电机检修技能实训装置

电机检修技能实训装置依据劳动和社会保障部及中国就业培训技术指导中心编写的《常用电机检修工》教程而研制，旨在推进常用电机检修工职业培训与技能鉴定工作。该装置涵盖电机检修前准备、拆卸与组装、检修及修试试验等知识技能，适用于高职、高专、中职院校教学实训，也满足技工学校、职教中心、鉴定站技能实训与考核需求。

一、装置特点

1. 控制屏采用实训台结构，测量仪表和电气元件固定于功能块面板，布局清晰，便于操作与管理。

2. 实训项目分类明确，针对电机检修各步骤设置，助力学生精准掌握专业技能。

3. 采用模块化训练方式，深度融合技能训练与理论知识，提升学习效果。

4. 内置完善保护体系，支持开放实训模式，保障实训安全与设备可靠运行。

二、技术性能

• 输入电压 ：三相四线（或三相五线）～380V±10%，50Hz。

• 工作环境 ：温度 - 10℃到 40℃，相对湿度小于 85%（25℃）。

• 装置容量 ：小于 1.5KVA。

• 重量 ：100kg。

三、装置配备

1. 电源控制屏 ：铁质双层亚光密纹喷塑，铝面板，坚固耐用且美观。

2. 实训桌 ：铁制结构，桌面配防静电绝缘橡胶垫，确保操作安全舒适。

3. 主控功能板 ：

• 三相四线电源输入经漏电保护器和总开关，由接触器配合起、停按钮操作，设急停按钮。

• 配备三只指针式交流电压表，监测三相线电压。

• 定时器兼报警记录仪，具备时钟、定时报警、切断电源功能，记录漏电和仪表超量程次数。

• 三相可调交流电源，1.5KVA 三相同轴自耦调压器调压，输出 0～450V/5A。

• 直流电源部分，含 220V/0.5A 直流电源和 0～250V 可调直流高压电源，均有保护功能。

4. 仪器仪表 ：

• 真有效值交流数字电压表，0～500V 自动切换，精度 0.5 级。

• 三只真有效值交流数字电流表，0～5A 自动切换，超量程告警。

• 直流数字毫安表，0～2000mA，三位半数显，精度 0.5 级。

• 直流数字电压表，0～300V 三档切换，精度 0.5 级。

• 智能功率、功率因数表，测有功、无功功率等，可存储 15 组数据。

• 可调电阻、电容、低压电器等配套齐全。

5. 仪器配备 ：兆欧表、数字万用表、钳形电流表，满足电机绝缘、电流等参数测量需求。

6. 制作设备、电机等配备 ：拆装工具、钳工工具、绕线机、未浸漆电机等，为电机检修实操提供全方位支持。

四、实训项目

1. 电机检修前准备 ：检查运行记录、故障测试、测量技术数据、制作工具。

2. 电机拆卸与组装 ：电机解体、清扫标记、解裂负载、拆除联轴器、端盖，抽出转子，清洗定子，检查零部件。

3. 部件检修 ：轴承拆卸、补油；绕组测数据、拆除、嵌线、接线、浸渍烘干；换向装置检修。

4. 电机组装与整机安装 ：装配部件、纠偏定位、清理定子、装配转子端盖、现场组装。

5. 试验 ：电机试运转、测绝缘电阻直流电阻；连传动机构、电气试验记录、数据处理、起草修试报告、空载测试、检查旋转方向。

五、用户自配设备

• 交流耐电压测试仪、短路测试仪、测匝器。

• 烘箱、浸漆槽。

电机检修技能实训装置，在电机检修领域发挥着关键作用。电机维修中，绕组断路是常见故障，通常由焊接不良、机械应力、短路接地等原因引起。故障现象包括电机无法启动、电流不平衡、异常噪声、温升超标等。检查方法多样，如观察、万用表、试灯、兆欧表、电流表、电桥、电流平衡法、断笼侦察器等。处理方式依断路位置和严重程度而定，端部断路可修复，严重烧焦需换新绕组，槽内少量断点应急处理，断笼可焊接、冷接或换条修复。这一系列知识与技能，都能通过电机检修技能实训装置进行有效学习和实践，提升使用者的电机检修能力。
