电机拆装与维修实训台

电机拆装与维修实训台

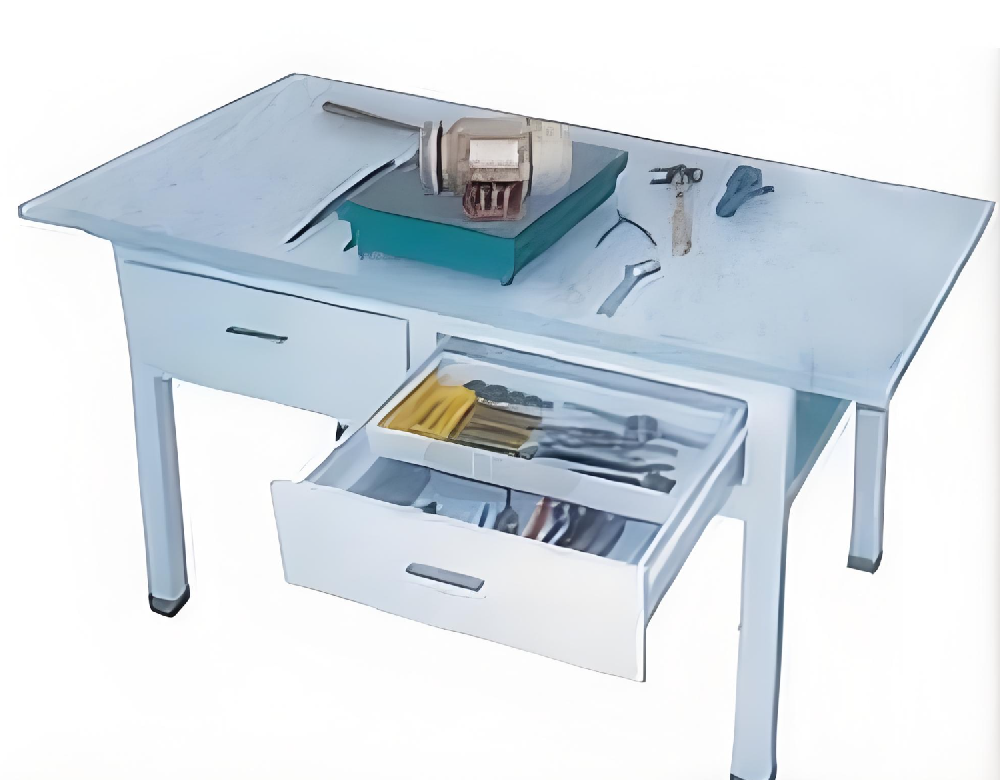

电机拆装与维修实训台专为各类院校学生拆装多种电机而设计，通过动手操作，学生可掌握电机内外结构及各组成器件的相关知识。鉴于电机拆装的特性，实训台选用全钢结构材质，具有坚固耐用的优势。其具体配置如下：

1. 拆装工具一套，涵盖拉马 1 幅、活动扳手 1 把、橡皮锤头 1 只、划线板、压线板 1 块、弯头剪刀 1 把、尖嘴钳 1 把、钢锯 1 把。

2. 配备 1.1KW 三相鼠笼电机 1 台。

3. 直流他（并）励电动机 1 台，功率为 100W。

4. 钢制拆装桌 1 张，尺寸为 1500mm×750mm×780mm。

5. 电烙铁及烙铁架 1 套。

型号为 ZRDJC - 01 的电机拆装与维修实训台，是开展电机拆装与维修实训教学的有力保障。

基于电机拆装与维修实训台开展三相异步电机拆卸工作时，需遵循相应的拆卸方法与步骤：

一、拆卸前的准备工作

1. 切断电机电源，拆除电机与电源的连接线，并针对与电源线对应的连接位置做好标记，防止恢复时相序错误。同时，对电源线线头进行绝缘处理，以保障操作过程的安全性。

2. 备齐拆卸工具，重点关注拉具、套筒等专用工具是否齐全，这是确保拆卸工作顺利进行的基础。

3. 仔细研读被拆电机的相关资料，熟悉其结构特点以及拆装要领，做到心中有数，避免盲目操作对电机造成不必要的损坏。

4. 测量并记录联轴器或皮带轮与轴台之间的距离，这一数据对于后续的安装调试等工作具有重要的参考价值。

5. 对电源线在接线盒中的相序、电机的出轴方向以及引出线在机座上的出口方向进行标记，以便在拆卸后能够准确还原电机的原有状态，为后续的维修、检测等工作提供准确的定位依据。

二、拆卸步骤

参照示意图，三相异步电机的拆卸步骤如下：

1. 卸下皮带轮或联轴器，同时拆除电机尾部的风扇罩，使电机的内部结构部分暴露出来，便于后续操作。

2. 拆除定位键或螺丝，随后取下风扇，进一步分解电机的附属部件，为后续对电机主体的拆卸做好准备。

3. 旋下前后端盖的紧固螺钉，并拆下前轴承外盖，逐步将电机的前端部分进行分解，以便后续能够顺利抽出转子等核心部件。
