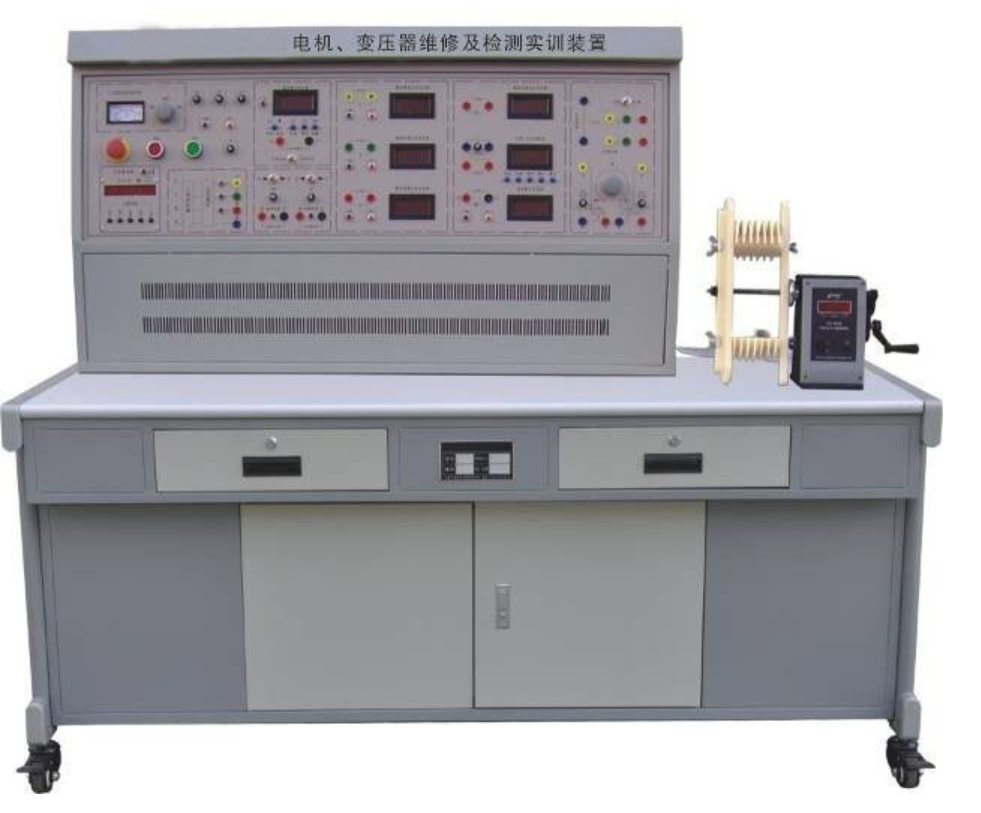

电机·变压器维修及检测实训装置

电机·变压器维修及检测实训装置

电机、变压器维修及检测实训装置是电气专业实训领域的重要设备，可用于单相变压器、单相电容运转异步电动机及三相鼠笼异步电动机的拆除、重绕、组装、维修和检测实训，是机电一体化、自动化等专业多门课程的实践教学平台，也适用于维修电工等级考核。

一、技术参数

• 输入电压 ：三相四线制～380V±10% 50Hz。

• 工作环境 ：环境温度范围在 - 5℃到 40℃之间，相对湿度小于 85%（25℃时）。

• 装置容量 ：小于 1.5KVA。

• 外形尺寸 ：长 1300mm、宽 750mm、高 1300mm。

二、装置配备

1. 电源控制屏 ：采用铁质双层亚光密纹喷塑结构，搭配铝质面板，具备良好的电气性能和耐用性。

2. 实训桌 ：桌面铺有防静电绝缘橡胶垫，便于操作，手摇式电子计数线绕机固定其上，桌下设有绕线柜，方便存放铜线。

3. 主控功能板 ：实现对三相四线电源输入的控制，包括经漏电保护器和总开关，通过接触器及起、停按钮操作，并设置急停控制按钮。配备指针式交流电压表，用于观测三相电网电压，还包含三相可调交流电源及直流电源部分。

4. 仪表功能板 ：集成交流数字电流表、直流数字毫安表、智能功率及功率因数表等，用于精确测量多种电气参数。

5. 仪器配备 ：包含兆欧表、数字万用表、钳形电流表等常用仪器，满足电机、变压器维修及检测实训的测量需求。

6. 制作设备、电机等配备 ：提供拆、装工具，绕线装置，手摇电子计数绕线机，以及未浸漆的单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机等，方便学生进行实际操作和练习。

7. 实训导线及配件 ：使用高可靠护套结构手枪插连接线，具备良好的电气性能和机械性能，确保实训过程的安全和稳定。

三、实训项目

1. 单相变压器修理及测试 ：包括变压器拆除前的数据记录与计算、拆除、绕组绕制、组装，以及绝缘电阻测试、直流电阻测试、同名端判别、变比测试、空载运行和短路测试等项目，全面覆盖变压器维修及检测的关键环节。

2. 单相电动机修理及测试 ：涉及单相电容运转电动机拆除前的数据记录与计算、拆除、绕组绕制、组装、绝缘及直流电阻测试、空载与短路测试等内容，让学生掌握单相电动机的维修和检测技术。

3. 180W 三相鼠笼式异步电动机的修理及测试 ：涵盖拆除前的数据记录与计算、拆除、绕组绕制、组装、绝缘及直流电阻测试、绕组首末端判别、空载与短路测试等项目，使学生熟悉三相鼠笼式异步电动机的维修及检测流程。
