楼宇制冷监控系统实训装置

楼宇制冷监控系统实训装置

一、装置组成

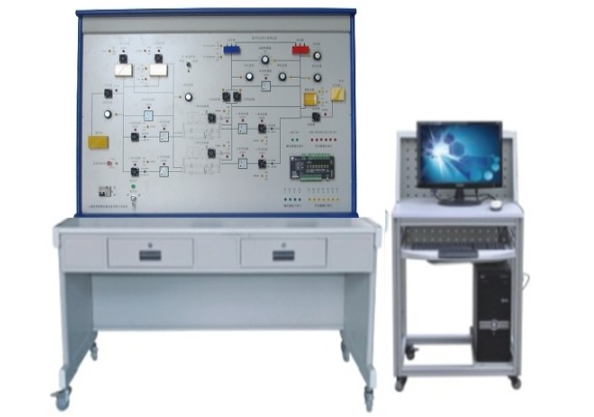

楼宇制冷监控系统实训装置的控制部分均采用实物，控制对象则以仿真模型进行模拟。该实训装置整体由 DDC 控制器、温度控制器、管道温度传感器、电动比例水阀、电动阀等核心部件构成。

二、系统实训功能

1. 设备操作演示 ：能够进行各类冷冻冷却水机组及监控系统控制操作的演示，包括 DDC 控制器的操作、编程、安装与连接，以及水泵及各种传感器的安装与连接操作。

2. 系统软件操作 ：深入进行系统软件的组态、配置与控制，提升学员对系统软件的运用能力。

3. 线路设计与故障处理 ：开展线路的设计与连接实践，通过故障设置、判断及排除等实验和实训，增强学员的故障处理技能。

4. 综合实训与联网能力 ：可与楼宇自控系列中的其他设备联网，进行多种综合实训，增强系统的集成性和实用性。

三、系统技术指标

• 工作电压 ：单相三线 220V±5% 50Hz

• 整机容量 ：小于 300W

• 外型尺寸 ：150×70×180cm³

• 安全保护 ：配备漏电自动保护装置，保障操作人员的安全。

• 故障设置 ：内置故障设置系统，方便进行故障排除训练。

四、实训项目

1. 压缩式制冷监控系统的实训

2. 冷却水系统的监控的实训

3. 一级冷冻水系统的监控的实训

4. 二级冷冻水系统的监控的实训

5. 水压、水流和水温等参数的测量

6. 冷冻水泵的启停、故障检测操作

7. 冷却泵的启停、故障检测操作

8. DDC 现场控制器编程检测操作

9. 线路故障的判断与处理

10. 设备故障的判断与处理

五、应用场景与优势

1. 教学应用 ：本实训装置主要应用于各大院校、培训机构的楼宇自动化、制冷技术等相关专业的教学与实训中。通过实际操作，学员可以更好地掌握楼宇制冷监控系统的理论知识与实践技能，为今后的职业发展打下坚实基础。

2. 技能培训 ：为工程技术人员提供专业的技能培训平台，使其熟悉楼宇制冷监控系统的安装、调试、编程、故障排除等操作流程，提升其在实际项目中的操作能力和解决问题的能力。

3. 系统集成与调试 ：在楼宇自控系统集成项目中，本装置可用于模拟实际楼宇制冷系统的运行环境，进行系统集成与调试工作。帮助工程师优化系统配置，提高系统的稳定性和可靠性。

4. 研发与测试 ：为制冷设备制造商、楼宇自控系统研发企业提供研发与测试平台。可用于测试新产品的性能、兼容性，验证新控制策略的有效性，加速产品的研发周期和市场推广。
