一、概述

网络型PLC可编程控制器综合实训装置是依据《中华人民共和国教育行业标准——电工电子类实训基地仪器设备配备标准》以及教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，专为职业教育的教学和实训需求研发的高端设备。该装置适用于高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业，同时也满足非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》等课程的教学与技能实训需求。

此外，网络型PLC可编程控制器综合实训装置还广泛应用于技工学校、职业培训学校、职教中心、鉴定站/所等机构，为各工种PLC实操、技能鉴定考核提供有力支持。

二、特点

1. 积木组合式结构：采用模块化设计，包含开关量、模拟量、变频调速、触摸彩屏、总线通信模块等组件。配套组态监控软件和仿真实训软件，实现仿真化、信息化、网络化实训教学，充分体现实训教学的网络性和系统性。

2. 项目实训模块：利用先进的可编程控制器及总线技术，模拟工业生产中的逻辑、模拟、过程、运动等控制任务，完成学生从认知、设计、安装、调试到检修的全方位技能实训。

3. 基于现场总线的组态监控实训：通过现场总线网络，实现从站PLC与主站PLC的1：N通信。从站PLC运行控制对象的程序，主站PLC可对任意从站PLC进行实时监控，满足工业现场控制的实际需求。学生还可独立完成PLC对各种实训对象的控制，并进行组态实时监控（1：1通信）。

4. 仿真实训教学：借助FLASH虚拟环境实时显示PLC运行状态，支持PLC接线、错误检查、编程训练、程序编写测试等功能，提升学员的理论与实践结合能力。

三、技术性能

1. 输入电源：三相四线（或三相五线）～380V±10%  50Hz

2. 工作环境：温度 - 10℃～+40℃，相对湿度＜85%（25℃），海拔＜400m

3. 装置容量：＜0.5KVA

4. 重量：＜110Kg

5. 外形尺寸：1600mm×750mm×1600mm

6. 安全保护：配备漏电压、漏电流保护装置，符合国家安全标准。

四、实训装置的基本配置及功能

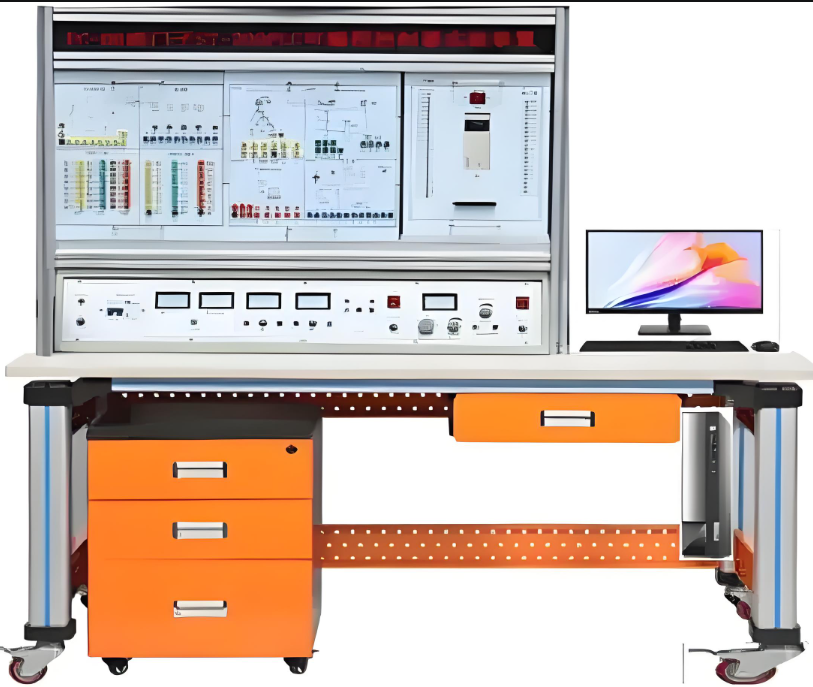

网络型PLC可编程控制器综合实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、通信模块、电机导轨、测速机构等组成。

（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）

1. 交流电源控制单元：三相四线380V交流电源经空气开关后为装置供电，电网电压表实时监控电网电压。装置设有带灯保险丝保护，控制屏供电由钥匙开关和启停开关控制，同时具备漏电告警指示及复位功能。提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并配备保险丝保护。

2. 定时器兼报警记录仪：平时作为时钟使用，具备设定时间、定时报警、切断电源等功能，还可自动记录因接线或操作错误导致的漏电告警次数。

3. 直流电源、直流电压/电流表、逻辑输出及指示等：

• 直流电压：0～10V可调输出

• 直流电流：4～20mA可调输出

• 直流数字电压表/电流表：电压表量程0～200V，输入阻抗10MΩ，精度0.5级；电流表量程0～200mA，精度0.5级

• 逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干

4. 主机实训组件：配置三菱FX1N-40 mR PLC主机，内置数字量I/O（24路数字量输入、16路数字量输出），FX1N-485BD通信模块，FX0N-3A模拟量模块（2路输入/1路输出），配套SC-09通信编程电缆（也可选用其他品牌主机，价格另议）。

（二）实训挂箱

PLC实训模块一：

1. 音乐喷池模拟控制

2. 答题器模拟控制

3. 装配流水线的模拟控制

4. 十字路交通灯模拟控制

5. 自动轧钢机模拟控制

6. 天塔之光/电视塔电波模拟控制

PLC实训模块二：

1. 自动送料装车/传送带模拟控制

2. 多种液体混合装置/搅拌机模拟控制

3. 自动售货机模拟控制

4. 水塔自动供水模拟控制

5. 邮件分拣模拟控制

PLC实训模块三：

1. 基础输入/输出实验

2. 四层电梯自动控制

3. 中间继电器实验

PLC实训模块四：

1. 电镀系统模拟控制

2. 洗衣机自动控制

3. LED七段数码管显示控制

PLC实训模块五：

1. 加工中心刀具库模拟控制

2. 五相步进电机模拟控制

3. 自动冲压系统模拟控制

4. 仓库运料小车系统模拟控制

（三）电机导轨、光码盘测速系统及数显转速表

包含光码盘测速系统（配有进口光电编码器）、数显转速表及固定电机的不锈钢导轨等。不锈钢导轨平整度高，无应力变形，加工精细，同心度好，互换性好，能保证电机与编码盘之间连接的同心度不超过±5丝，电机运行噪声小，实训参数典型，满足实训要求。导轨面板上设有五位数显转速表，显示当前转速，并提供电压反馈信号及光电编码信号输出（包括A、B两个通道），可完成各种速度开/闭环及定位实训。

（四）三相鼠笼异步电机：交流380V/△

（五）网孔板及元器件一套

（六）变频器实训组件

配置三菱FR-S520变频器，带有RS485通信接口及BOP操作面板，满足变频器相关实训需求。

（七）触摸屏实训组件

配备5.7英寸Eview500，256色触摸屏，支持触摸屏相关实训项目。

（八）实训桌

采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。

五、实训项目

（一）PLC基本技能实训

1. 与、或、非逻辑功能测试

2. 跳转、分支功能训练

3. 数据处理功能训练

4. 微分、位操作测试

5. 定时器、计数器功能测试

6. 移位寄存器测试

7. 音乐喷池模拟控制实验

8. 答题器模拟控制实验

9. 装配流水线的模拟控制实验

10. 十字路交通灯模拟控制实验

11. 自动轧钢机模拟控制实验

12. 天塔之光/电视塔电波模拟控制实验

13. 自动送料装车/传送带模拟控制实验

14. 多种液体混合装置/搅拌机模拟控制实验

15. 自动售货机模拟控制实验

16. 水塔自动供水模拟控制实验

17. 邮件分拣模拟控制实验

18. 四层电梯自动控制实验

19. 中间继电器实验

20. 电镀系统模拟控制实验

21. 洗衣机自动控制实验

22. LED七段数码管显示控制
