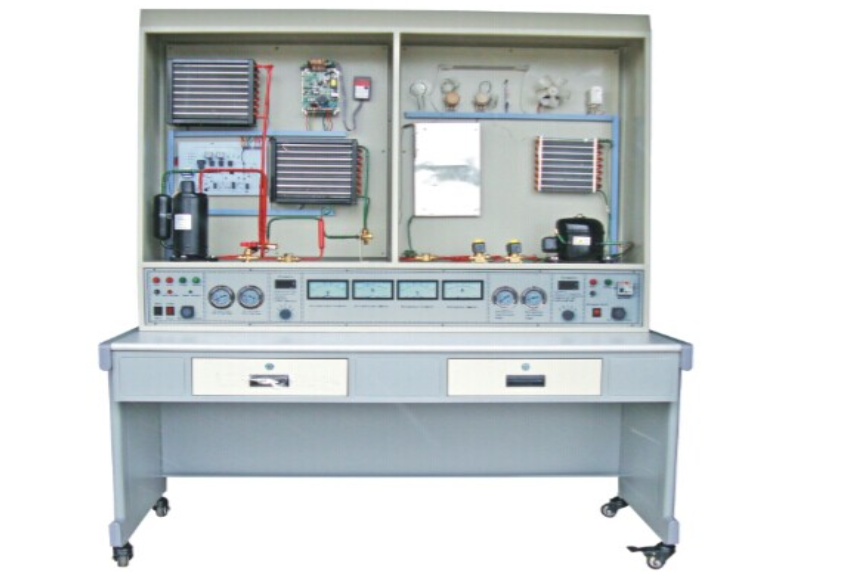

空调/冰箱制冷制热实训考核装置
在制冷教学领域，一款优秀的空调 / 冰箱制冷制热实训考核装置至关重要。今天，我们重点推荐天华科教的这款集多种功能于一体的实训装置。
一、产品特点
真实系统集成 ：该装置巧妙融合模拟空调与模拟冰箱功能，配备真实制冷机组，高度还原实际教学场景，为学生提供逼真的实践操作环境。
双系统配置优势 ：装置包含 1 套空调系统与 1 套直冷式 / 间冷式电冰箱综合系统，二者可同时运行，充分满足空调、冰箱实训操作及考核需求，实现教学资源高效利用。
完整紧凑的系统结构 ：整套实训装置将空调、冰箱的制冷系统、电气控制系统、故障模拟系统有机结合，系统真实完整且结构清晰紧凑，便于教学与操作。
直观展示与实时监测功能 ：生动呈现热泵型分体空调系统结构与工作原理，清晰可见制冷循环系统结构及主要部件实物。同时，配备指针式交流电压表、指针式交流电流表、数显温度表、真空压力表、信号灯等仪表，实时工作状态一目了然。管路中设有视液镜，可实时观察制冷剂状态，高压管路以红色标识，低压管路以蓝色标识，方便区分与观察。
故障模拟与排故实训功能 ：具备模拟故障设置功能，学生通过工艺分析，确定故障可能原因及范围，并进行排故操作。这一功能极大助力技能鉴定与考核工作开展，有效提升学生故障诊断与解决能力。
二、技术参数
输入电源：单相三线～220V±10% 50Hz
装置容量：<1.2kVA
外形尺寸：1580mm×730mm×1700mm
制冷剂类型：空调 R22、冰箱 600a
安全保护：具备漏电压、漏电流保护装置，安全性能符合国家标准
三、装置基本装备
本实训装置主要由电源控制屏、实训桌、故障箱、测试箱等构成。
电源、仪表控制屏 ：
控制屏采用铁质双层亚光密纹喷塑结构，搭配铝质面板，为实训提供交流电源、各类测试仪表及实训器件。具体功能如下：
交流电源控制单元：采用单相三线制 220V 交流电源供电，配备 2 只交流电压表（测量范围 0～250V），用于监测电网电压；2 只交流电流表（测量范围分别为 0～5A、0～10A），用于观测系统启动电流及监测正常工作电流。漏电保护器可控制控制屏总电源，且控制屏供电由钥匙开关控制。
制冷系统压力检测单元：提供 4 只真空压力表，测量范围分别为 - 0.1～0.9MPa、- 0.1～1.5MPa、- 0.1～3.5MPa，精准测量空调、冰箱系统高、低压侧压力。
温度检测单元：配备 2 只三位半数字温度表，通过波段开关切换，可显示不同点的温度变化情况。
电流型漏电保护装置 1 套：当地面漏电电流超标时，能自动跳闸切断电源，同时设有热保护器件，为压缩机提供过热、过载保护。
实训桌 ：采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，坚固耐用且造型美观。桌面可用于安装电源控制屏，并提供宽敞舒适的工作台面。实训桌配备两个大抽屉，方便工具与资料存放，还设有四个万向轮，便于移动与固定，满足实训室灵活布局需求。
实训箱 ：
故障箱 ：包含模拟空调与模拟冰箱故障箱各 1 个，提供常见故障设置点，可模拟系统故障。故障类型涵盖电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量达 21 个，冰箱模拟故障开关量为 18 个，充分满足多点故障设置与排故实训需求。
测试箱 ：配备 1 个空调电气控制线路测试箱、1 个直冷电冰箱电气控制线路测试板、1 个间冷电冰箱电气控制线路测试板，通过测试箱可对电气系统进行测量、分析与排故操作，助力学生深入掌握电气控制系统知识。
五、实训项目
初级技能实训 ：
制冷系统专用工具基本操作：熟悉各类制冷系统专用工具的使用方法与技巧，为后续实训奠定基础。
制冷系统管件焊接：掌握制冷系统管件焊接工艺与操作要点，确保管路连接的密封性与牢固性。
制冷系统检漏：学会运用多种方法检测制冷系统泄漏点，及时发现并解决问题，保障系统正常运行。
制冷系统抽真空与充注制冷剂：规范操作抽真空与充注制冷剂流程，确保制冷系统达到理想工作状态。
中级技能实训（设计、安装、调试及检修） ：
空调系统调试：对空调系统进行全面调试，优化系统参数，使其达到最佳运行效果。
直冷电冰箱系统调试：深入了解直冷电冰箱系统特点，掌握其调试方法，确保制冷效果与能效比。
间冷电冰箱系统调试：针对间冷电冰箱系统，进行精细化调试，提升系统性能与稳定性。
冰箱制冷系统故障诊断与排除：模拟冰箱制冷系统常见故障，培养学生故障诊断能力，快速准确找到故障根源并解决。
空调制冷系统故障诊断与排除：对空调制冷系统故障进行模拟与排故实训，提高学生对空调系统故障的应对能力。
电冰箱检测与故障分析：综合运用检测技术，对电冰箱进行全面检测，深入分析故障成因，制定合理解决方案。
