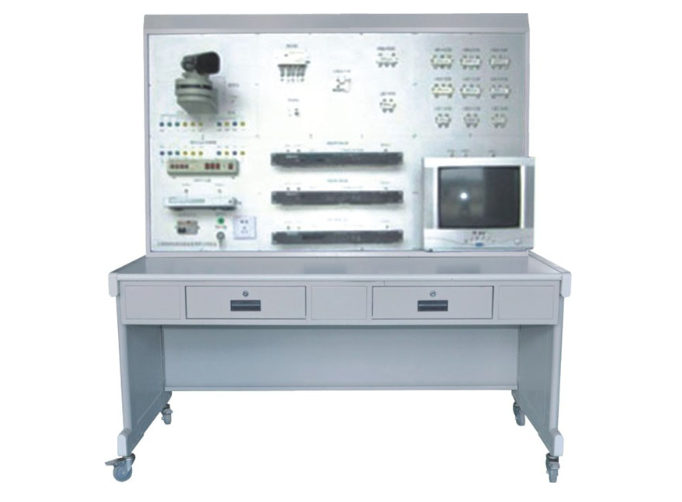

有线电视系统实训装置

有线电视系统实训装置

在广播电视技术教学与实践领域，有线电视系统实训装置凭借其高度真实性和全面性，成为职业院校、高校相关专业不可或缺的教学设备。天华科教出品的有线电视系统实训装置，以实物元器件为基础，为学生提供了从系统操作演示到线路设计等全方位的实训体验。

一、系统实训功能

该实训装置功能强大，学生可进行包括有线电视系统操作演示、连线和端子制作在内的多种实训活动。调制器、解调器和场强仪等关键设备的操作也被纳入其中，学生能够学习电视信号的测试方法。此外，分配器和分支器的安装与连接、放大器和衰减器的操作与连接等实践内容，让学生对有线电视系统的各个组成部分有了全面深入的认识。该装置还支持系统的设置及调试、线路的设计与连接，以及故障的设置、判断及排除等实验和实训，为学生提供了丰富的实践机会。

二、系统技术指标

• 工作电压 ：单相三线 220V±5% 50Hz，适应常规供电环境，确保了设备的通用性和易用性。

• 整机容量 ：小于 300W，能耗低，适合长时间教学使用，降低了运行成本。

• 外型尺寸 ：150×70×180cm³，设计合理，占地面积小，便于在各类实训室内摆放。

• 安全保护 ：配备漏电自动保护装置，为师生提供安全保障，让教学过程无后顾之忧。

• 故障设置 ：内置故障设置系统，可模拟多种实际故障场景，提升学生的故障诊断与排除能力。

三、实训项目

1. 有线电视的演示 ：学生可直观了解有线电视系统的运行原理和信号传输过程。

2. 放大器系统认识、了解实训项目 ：深入学习放大器在有线电视系统中的作用和工作原理。

3. 捷变频调制器的操作 ：掌握调制器的操作技巧，学会调整信号参数以满足传输要求。

4. 捷变频解调器的操作 ：了解解调器如何从传输信号中恢复出原始电视信号。

5. 信号混合的操作 ：学习如何将多个信号源的信号进行混合，实现多频道传输。

6. 场强仪的模拟操作 ：学会使用场强仪测量信号强度，确保信号传输质量。

7. 放大器衰减器的操作 ：掌握放大器和衰减器的配合使用，调节信号强度至最佳水平。

8. 测试实训项目 ：综合运用测试设备，对有线电视系统各项性能指标进行测试。

9. 与卫星电视传输实训项目 ：探索有线电视系统与卫星电视传输的结合点，拓宽学生视野。

10. 线材、器材、接插件形式、规格认识 ：熟悉有线电视系统中各类线材、器材和接插件的特点与用途。

11. 分支分配器认识、了解、配置和计算 ：掌握分支分配器的配置方法，学会根据实际需求进行参数计算。

12. 连接线缆及端子的制作 ：动手制作连接线缆及端子，提高实际操作技能。

13. 线路故障的判断与处理 ：培养学生的故障诊断能力，学会快速准确地判断和处理线路故障。

14. 有线电视系统设计并安装一个简易应用系统 ：综合所学知识，设计并安装一个简易有线电视系统，提升系统集成能力。
