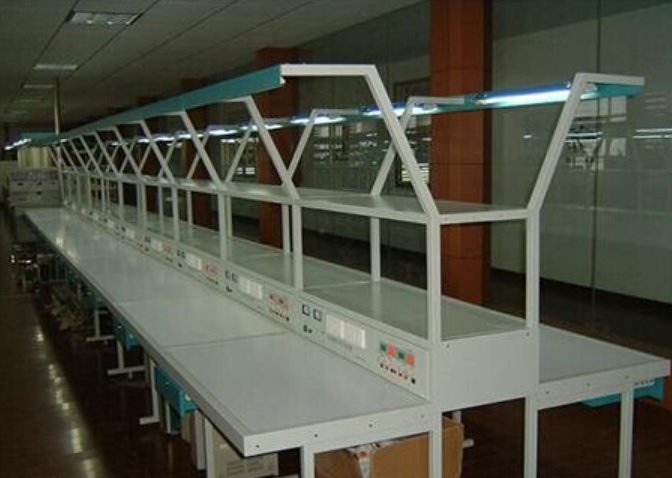

电子装配生产流水线

电子装配生产流水线

一、卓越技术性能

在电子装配生产流水线的关键技术指标方面，其展现出稳定且强大的性能优势。首先，该流水线的输入电源为三相四线 380V±10% 50Hz，这意味着其能够在一定范围内的电压波动下稳定运行，确保生产过程不受电源不稳定因素的干扰，为电子装配作业提供坚实稳定的电力保障。

在工作环境适应性方面，电子装配生产流水线能够在温度范围为 - 10℃～+40℃的条件下正常运行，这样的宽温区设计使其无论是面对寒冷的冬季还是炎热的夏季工况，都能保持良好的工作状态。同时，当环境温度处于 25℃时，相对湿度要求小于 85%，这一指标充分考虑到了电子元件对湿度的敏感性，有效避免了因湿度过高而引发的电子元件短路、腐蚀等潜在问题，延长了设备的使用寿命。此外，其还能在海拔低于 4000m 的地区稳定工作，这大大拓展了电子装配生产流水线的适用范围，无论是平原地区还是高原地区，只要在海拔 4000m 以下，都能高效开展电子装配任务。

装置容量方面，电子装配生产流水线的容量被精准控制在小于 200VA，这不仅满足了电子装配生产的电力需求，而且在能源消耗上实现了高效利用，降低了运营成本。同时，紧凑合理的外形尺寸也是其技术性能的亮点之一。单个实训台的尺寸为 1.1m×1.3m×2m（双面型），而整条焊接装配线的长度为 11m×1.3m×2m（双面型），两边工作台面宽度为 500mm。这样的设计使得电子装配生产流水线在占用空间与实用性之间达到了完美平衡，一套完整的生产线由 15 个实训台组成，既能保证生产效率，又便于在各类车间场地进行灵活布局与安置。

二、完备系统配置

电子装配生产流水线的系统配置科学合理，主要由实训台、电源柜等核心部件构成，采用两面双组型结构，正反两面均配备相同的资源，充分满足电子装配生产的多样化需求。

（一）实训台

实训台作为电子装配生产流水线的核心操作区域，配备了丰富实用的设施。每个实训台上都安装有日光灯 2 个，为装配工作提供了充足的照明条件，有效避免了因光线不足而导致的装配失误。此外，还配备了 4 个透明的 PVC 板，可用于夹放原理图等重要资料，方便工作人员随时查阅参考，确保装配过程严格按照设计要求进行。

在电源接口方面，实训台配备了三芯双联暗插座 4 个、两芯暗插座 2 个，这样的配置为各种电子设备和工具的接入提供了足够的电源支持，满足了电子装配过程中多种设备同时用电的需求。同时，实训台上还安装有 6 根工业型材，这些工业型材不仅可以用于固定和支撑各种电子元件和装配夹具，还能根据不同的装配任务进行灵活调整和改装，大大提高了实训台的通用性和适应性。

工具柜是实训台的另一个重要组成部分，每个实训台都配备有 2 个工具柜，用于存放电子装配所需的各类工具和配件，如螺丝刀、镊子、钳子、电烙铁等，以及一些常用的电子元件和耗材，如电阻、电容、导线、焊锡丝等。这样的设计使得工具和配件的存放更加有序，便于工作人员快速取用，提高了装配效率。工作台面专门铺设了绿色防静电桌垫，这在电子装配过程中具有重要意义，因为电子元件对静电非常敏感，一旦遭受静电放电，很可能会造成元件损坏，影响产品质量。绿色防静电桌垫能够有效防止静电积累，为电子元件提供了一个安全可靠的装配环境，确保了电子装配生产流水线的产品质量。

（二）电源柜

电源柜作为电子装配生产流水线的电力中枢，其性能至关重要。它输入三相四线 380V±10% 50Hz 的电源，电流可达 20A，强大的电力供应能力使其能够同时为 15 套（共 30 台）实训台提供稳定的电源支持。这不仅提高了生产效率，还减少了因频繁切换电源而可能产生的干扰和故障。

电源柜具备三相电源指示功能，工作人员可以通过观察指示灯直观地了解电源的工作状态，及时发现并处理电源异常情况，确保生产过程的连续性和稳定性。同时，为了保障操作人员和设备的安全，电源柜还配备了漏电保护功能。一旦发生漏电情况，该功能能够迅速切断电源，有效避免了触电事故的发生，为电子装配生产流水线的安全生产提供了重要保障。

实训台上照明、插座电源均设有独立的控制开关，这使得工作人员能够根据实际工作需求灵活控制电源的通断，既节约了能源，又提高了操作的便利性和安全性。

（三）其他配套资源

为了满足电子装配生产的实际需求，整套电子装配生产流水线还配备了 1 个锡炉、松香水、锡条等专用工具和耗材。锡炉用于焊接电子元件，其温度可精确控制，确保焊接质量。松香水则在焊接过程中起到助焊作用，能够有效去除元件引脚和焊盘上的氧化层，提高焊锡的附着力和焊接强度。锡条作为焊接材料，其质量和纯度直接影响焊接效果，该流水线配备的锡条符合高品质标准，能够满足各种电子元件的焊接要求。
