一、研发背景概述

此款电子工艺实训装置乃顺应当下众多工厂生产线流程岗位实际需求，依据《中等职业学校电工电子类专业仪器设备配置标准》，并着眼于满足各类院校职业教育教学以及实训方面的迫切诉求而精心研制问世。旨在为广大院校打造一个集电子技能训练、生产工艺流程训练以及电子竞赛课题制作于一体的理想平台，全方位助力电子专业相关教育事业的蓬勃发展。

二、突出特点详述

1. 通用性卓越 ：该电子工艺实训装置具备高度通用性，一方面，可通过其自身的编制组成不同产品生产流水线，配备相应器材后能顺利完成产品的电子工艺实训；另一方面，它也能够单台独立运作，作为电子技能实训的优质平台，满足多样化的实训场景需求。

2. 综合性强大 ：对于电子、电工、机械等专业课程而言，这款电子工艺实训装置是不可多得的多功能实训助手。它可以承担手工焊接实训、SMT 焊接实训、电子装配实训以及整机装配维修实训等多类型任务，为不同专业学生提供全面且系统的实践操作机会，有效提升学生的综合技能水平。

3. 功能丰富完备 ：电子工艺实训装置在功能配置上相当齐全，不仅提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等关键功能组件，为电子产品的测量调试以及新产品的开发提供了坚实而丰富的资源支撑；同时还贴心安装了日光灯照明、看板（用于夹持资料）、仪器架、工具架等辅助设施，极大地方便了实训过程中的各种操作与记录工作。

三、技术性能指标

1. 输入电源 ：符合标准的单相三线 220V ± 10% 50Hz 电源输入，确保设备在常规电力环境下的稳定运行。

2. 输出电源 ：

• 直流稳压电源 ：具备二路 0 - 30V 稳压直流电源输出功能，采用内置式继电器自动换档，并配备多圈电位器实现连续调节，每路输出电流可达 2A，且拥有预设式限流保护功能，电流电压通过数字显示直观呈现，保障实训过程中的电力供应稳定且精准可控。

• 低压交流电源输出 ：可提供 3V、6V、9V、12V、15V、18V、24V 等多种交流输出电压，电流均为 2A，满足不同电子元件及电路对低压交流电源的多样化需求。

• 函数发生器 ：能够输出正弦波、三角波、方波等多种常见波形，频率范围横跨 5Hz - 550KHz，为各类电子信号相关实验与测试提供了丰富且灵活的信号源。

• 单次脉冲输出 ：设计巧妙的单次脉冲输出功能，每操作一次开关即可对应输出一组正负脉冲信号，方便进行特定的脉冲实验与触发操作。

• 音频功率放大器 ：内置喇叭的音频功率放大器，音频可随心调节，在电子电路调试过程中可作为信号寻迹的有力工具，助力快速定位信号传输路径与故障点。

3. 工作环境适应性 ：该电子工艺实训装置可在较为宽泛的温度区间内正常工作，即从 - 10℃到 + 40℃，无论是寒冷还是炎热的实训环境，都能稳定发挥其功能，确保教学与实训活动不受气候条件的限制。

4. 装置容量 ：其额定装置容量控制在小于 500VA，既满足了日常电子工艺实训的功率需求，又在能源消耗与设备体积重量控制方面取得了良好平衡。

5. 外形尺寸 ：外形尺寸为 1200mm × 750mm × 2000mm，合理的尺寸设计使得实训装置在占用空间与实用性之间达到优化，便于在各类院校实训场地进行合理布局与安置。

四、整体构成解析

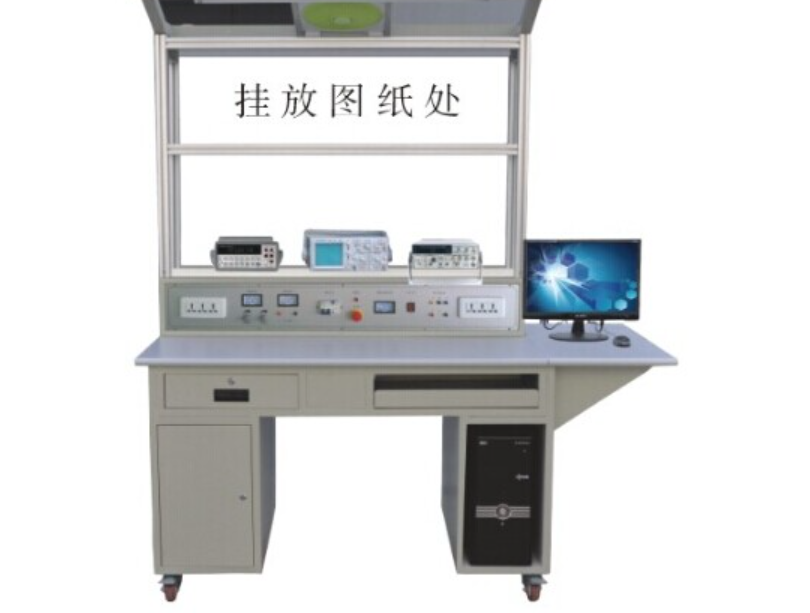

一款完整的电子工艺实训装置主要由实训桌、控制柜、功能屏以及工具包等关键部分构成。

1. 实训桌 ：采用坚固耐用的钢木结构，桌面材质为防静电、耐磨材料，这不仅能有效保护电子元件与设备免受静电损害，还能经受住频繁实训操作的磨损考验，为整个实训过程提供了一个稳定、可靠且舒适的操作平台。

2. 控制柜 ：作为电子工艺实训装置的核心组成部分之一，控制柜负责提供交直流电源、信号源以及安全插座等关键功能模块，是整个实训系统正常运行的电力与信号中枢，保障各类实训操作的顺利开展。

3. 电源总控台 ：具备同时管控 40 台实训台电源的强大能力，并配备有漏电、过载保护功能。通常情况下，一个标准实训室仅需配备 1 台电源总控台，即可实现对室内所有电子工艺实训装置的集中式电力管控与安全防护，大大提升了实训教学管理的效率与安全性。

4. 工具套件 ：配备了 MF - 47 万用表 1 只、剥线钳 1 把、尖嘴钳 1 把、斜口钳 1 把、大小 + 字螺丝刀各 1 把、大小 - 字螺丝刀各 1 把、镊子 1 把、剪刀 1 把、烙铁 1 把、吸锡器 1 把，以及适量的焊锡丝、松香等工具及耗材。这一整套工具齐全完备，能够充分满足电子工艺实训过程中诸如测量、焊接、拆卸、组装等各种精细操作的需求，为学生提供了开展实践操作的有力武器，使其能够全身心投入到电子工艺技能的学习与训练之中。
