电子工艺创新实训台

电子工艺创新实训台

一、基本配置

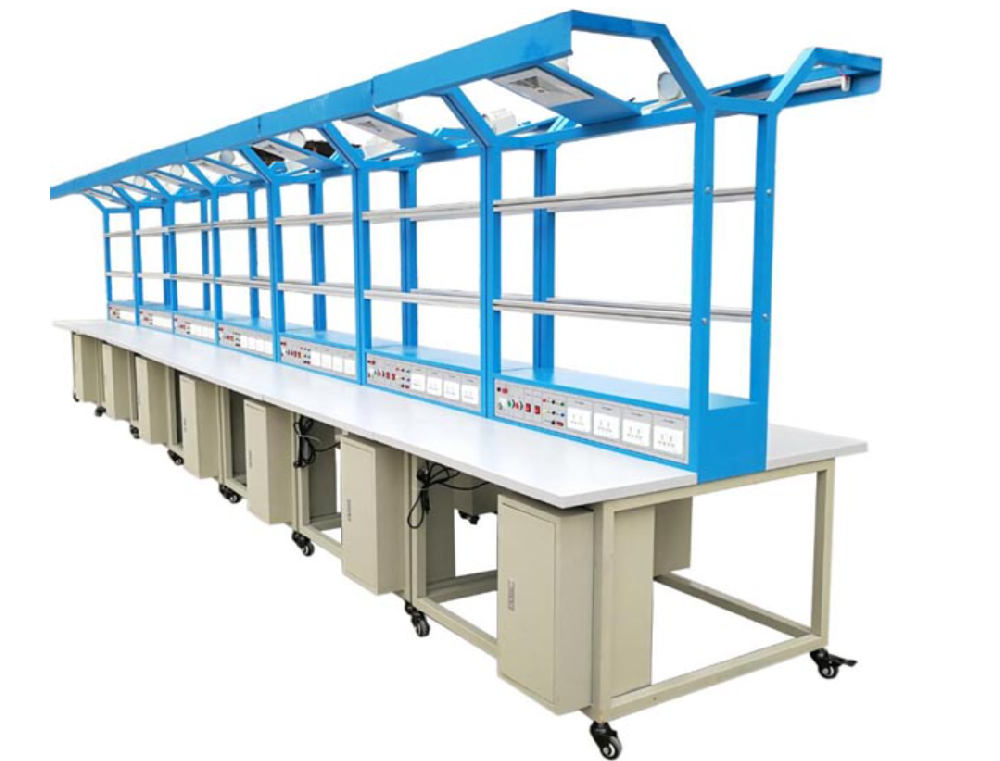

电子工艺创新实训台由实训台、电源柜、线路板、元件包、工具套件及模块等组成。输入电源为单相三线 220V±10% 50Hz，适应温度 - 10℃～+40℃、相对湿度＜85%（25℃）、海拔＜4000m 的工作环境，容量＜500VA，外形尺寸 1200mm×1300mm×2000mm（双人座）。台面下有抽屉与小柜子，中部设插座、可调交流直流电源输出层、仪器放置层、工艺图纸看板层，顶部装电风扇与日光灯，且实训桌可自由拆卸。

二、参数（每两工位配置）

1. 钢质实训台 ：防火、防水、耐高压，每工位有开关控制输出电源，具漏电、过压过流、短路保护功能。

2. 顶吸电风扇、LED 灯管 2 套 ：改善环境舒适度与照明条件。

3. 看板 2 张 ：用于展示实训信息。

4. 交流电源 ：一组可调 3 - 24V 交流电源，带过载、短路保护。

5. 直流电源 ：一组±5V、±12V、±15V 开关稳压直流电源；可调 0 - 30V/2A 直流电源；可调 4 - 200mA 直流电流源，均有过载、短路保护。

6. 三芯双联暗插座 6 个 ：220V、10A，可插两线插头。

7. 数字仪表 ：包括数字式直流电压表、电流表，数字式交流电压表、电流表，自动测量相应电压电流。

8. 钢质架子 ：方管材质。

9. 抽屉与小柜子 ：抽屉长×宽×高不小于 600×500×200mm（净空），2 个；小柜子长×宽×高不小于 350×500×500mm（净空），2 个，柜内有可调节隔板。

10. 绿色防静电桌垫 2 张 ：保障操作安全。

11. 实训套件 ：每工位配 OTL 功率放大电路、多路抢答器、声光双控节电灯、光控音乐门铃、编码电子锁电路、LED 数字钟套件各一套。
