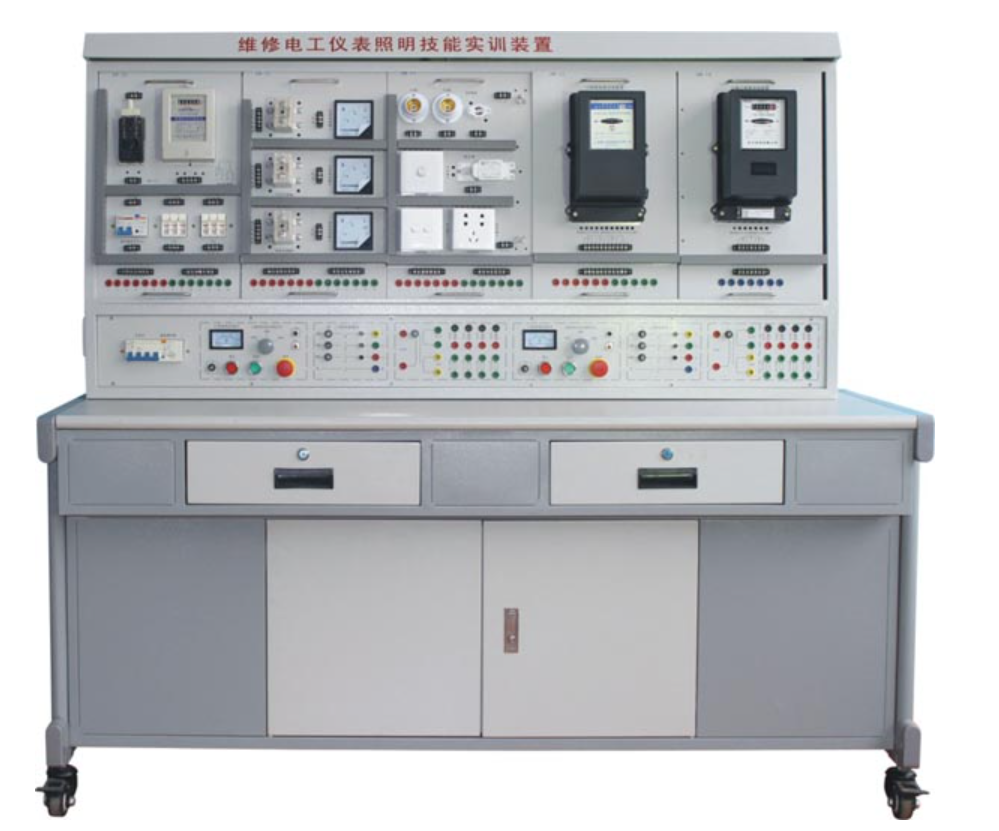

维修电工仪表照明实训考核装置

维修电工仪表照明实训考核装置

一、概述

“维修电工仪表照明实训考核装置”是依据劳动和社会保障部颁布的“工人等级标准”以及“职业技能鉴定”要求精心设计而成。这款集理论学习、实际操作与考核鉴定于一体的多功能综合性设备，不仅在电工仪表和照明电路的操作实训方面表现出色，而且对于劳动职业技能鉴定部门以及大中专院校、职校、技校而言，也是针对初、中、高级维修电工技能考核的理想实训实验设备。

二、装置特点：

1. 电气控制线路元器件都巧妙地安装在作为挂板的安装板上，使得操作便捷、元器件更换迅速，为功能扩展与新实训开发提供了极大便利，操作内容兼具典型性和实用性。

2. 操作台仅需接入三相四线的交流电源，无需复杂配置，即可快速投入使用，极大地简化了实训前的准备工作。

3. 装置配备有电压型和电流型漏电保护器，能够全方位保障操作者的人身安全，让实训过程无后顾之忧。

4. 所有元器件均通过导线引至接线端子上，学生在接线操作时只需在端子上完成相应动作，有效防止元器件在频繁接线过程中受损，延长元器件使用寿命。

5. 通过走线槽进行走线，方便学生进行工艺布线训练。实训电路与装置电源的连接采用安全插座和高可靠护套结构手抢插接线，不仅操作简便快捷，而且显著提升了连接的可靠性与安全性。

6. 装置采用双组型设计，控制屏左右两边电源相互独立且互不干扰，可同时容纳两名学生高效完成各自的实训操作，极大地提高了设备的利用率与实训效率。

三、技术性能：

1. 输入电压：支持三相四线（或三相五线）～380V±10%，频率为 50Hz。

2. 工作环境：适应温度范围为 - 10～+ 40℃，相对湿度在 25℃时小于 85%，海拔高度小于 4000m 的环境条件，确保设备在多种实际应用场景中稳定运行。

3. 装置容量：小于 1.5KVA，能够满足一般实训场所的容量需求。

4. 重量：约为 100Kg，便于在实训室内合理布局与搬运。

5. 外形尺寸：1605×805×1630mm³，空间占用合理，为实训提供了充足的操作空间。

6. 漏电保护动作电流：≤30mA，漏电保护动作时间：≤0.1s，快速响应的漏电保护机制为实训过程提供了坚实的安全保障。

四、装置的基本配置及功能

实训台配备了两组电源，通过启、停按钮便捷地控制电源输出，并设有急停按钮以应对紧急情况。电源输出端还配备了短路保护功能，进一步提升了设备的安全性与可靠性。

1. 交流电源：实训台提供了线电压 380V 和相电压 220V 两种电源模式，同时配备了多个单、三相电源插座，满足不同实训项目对电源的多样化需求。

2. 整流二极管：提供了 1N5408 整流二极管四个，可用于能耗制动电路的搭建与实训，为学生提供了实践操作的机会。

3. 各种规格的电阻：包括 75Ω/75W 功率电阻三个，用于降压启动电路；10Ω/25W 功率电阻一个，用于能耗制动电路，满足不同电路对电阻元件的需求。

4. 智能型多功能交流电路测量电表：具备八位 LED 显示功能，可同时精确测量工作电路中的电流 I、电压 V、功率 KW、电能 KWh、工作时间 T 等多项参数，精度达到 1.0 级，为学生提供了直观、准确的电路数据监测手段。

5. 实训桌：采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，左右两侧各设有两个抽屉，方便学生存放工具、元器件以及实训资料等，为实训提供了整洁、有序的工作环境。

五、实训项目

1. 插座和一个开关控制一盏灯（涵盖白炽灯、荧光灯 + 二极漏电开关等多种类型）

2. 两个双联开关控制一盏灯（适用于白炽灯、荧光灯 + 二极漏电开关等多种场景）

3. 三个开关控制一盏灯（支持白炽灯、荧光灯 + 二极漏电开关等多种组合）

4. 日光灯线路的接线实训

5. 声控开关控制白炽灯电路的接线操作

6. 触摸延时开关控制白炽灯电路的接线训练

7. 人体感应开关控制白炽灯电路的接线实践

8. 单相电度表直接接线电路的搭建与调试

9. 单相电度表经电流互感器的接线电路实训

10. 电压表、电流表接线电路的操作

11. 万能转换开关用于电压表测量三相电压的接线实训

12. 一只电流互感器用于单相回路控制电路的接线实践

13. 三只电流互感器接成星形接线电路的实训项目

14. 三只电流互感器接成三角形接线电路的培训内容

15. 三相功率因数表的测量电路搭建与使用

16. 三相三线有功电度表的接线电路操作

17. 三相三线有功电度表经电流互感器的接线电路实训

18. 三相四线有功电度表的接线电路训练

19. 三相四线无功电度表经电流互感器的接线电路实践

20. 三相四线无功电度表的接线电路操作

六、实训组件配置
