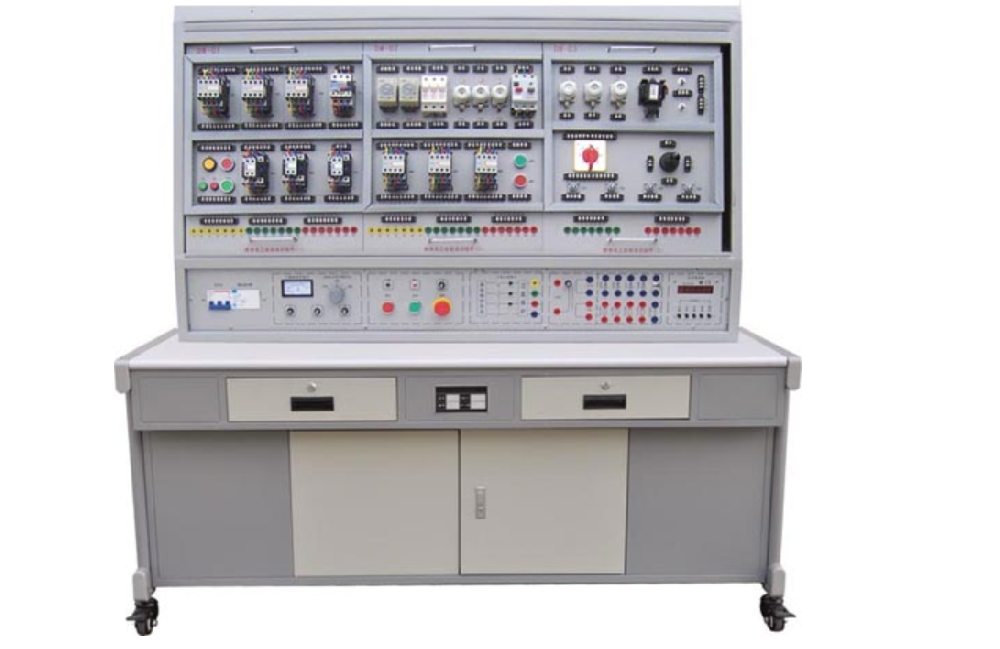

维修电工电气控制技能实训考核装置

维修电工电气控制技能实训考核装置

一、概述

“维修电工电气控制技能实训考核装置”严格依照劳动和社会保障部制定的维修电工初、中级技能考核标准中所涉及的电气控制线路进行研发与设计。通过该装置的实操训练，学员能够高效掌握课程相关技术与操作技能，实现理论与实践的紧密结合。这一装置不仅适用于学生技能训练，还广泛应用于大中专院校、技校、职校以及劳动职业技能鉴定部门，是初级、中级维修电工技能考核的理想选择。

二、特点

1. 电气控制线路中的元器件被巧妙地安装于挂板式安装板上，这一设计极大地提升了操作的便捷性，使得元器件更换迅速轻松，同时为功能扩展与新实训项目的开发提供了极大便利。操作内容的选取充分考虑了典型性、实用性和科学性原则。

2. 操作台仅需接入三相四线交流电源，无需复杂配置，即可快速投入使用。

3. 该装置配备了专为技能培训设计的控制线路以及特殊设计的小电机，能够精准地模拟出工厂中各类电气拖动系统的真实运行状态。这为维修电工提供了涵盖安装、调试、故障分析与排除等全方位技能训练的优质平台，满足其技能提升的多元需求。

4. 继电接触控制线路实训部分的元器件均通过导线引至接线端子上，学生在接线操作时只需在端子上完成相应动作，有效保护元器件免受损坏。同时，在实训过程中，通过线槽走线的方式，能够很好地对学生进行工艺布线训练，提升其工艺水平。

5. 接触器和热继电器等关键电气元件均选用国内外知名品牌产品，从源头上确保了设备的卓越品质和稳定性能，为实训提供了坚实可靠的硬件保障。

6. 装置配备了完备的安全保护系统，设有电压型漏电保护器和电流型漏电保护器，全方位守护操作者的人身安全。各电源输出端具备监测和短路保护功能，一旦在实训过程中出现误操作或因接线错误导致短路，装置能够迅速自动保护，有效避免烧毁保险丝和损坏电器元件，确保实训过程的顺利推进。

7. 控制屏上配备了定时器兼报警记录仪（服务管理器），在日常教学中可作为时钟使用，但在实训考核时则发挥关键作用。它具备设定实验时间、定时报警、切断电源等功能，同时能自动记录因接线或操作失误引发的漏电告警、电源短路总次数。这一功能为学生实验技能的考核提供了统一、客观、准确的评价标准，有助于提升考核的公正性和有效性。

8. 实训电路与装置电源的连接采用安全插座和高可靠护套结构手抢插接线，操作简便快捷，且极大地提升了连接的可靠性，降低了因连接问题导致的故障风险，为实训的高效开展提供了有力支持。

9. 装置特别设计了三相电源输出短路软截止保护功能，这一创新设计有效防止了学生在实训过程中因接线错误或误操作而引发短路，进而损坏元器件的情况发生。它不仅保障了实训的顺利进行，还显著节约了实训成本，提高了设备的使用寿命和使用效率。

三、技术性能

1. 输入电压：采用三相五线制，电压范围为 380V±10%，频率为 50Hz。

2. 工作环境：装置适应环境温度范围较广，为 - 10～+ 40℃，相对湿度在 25℃时小于 85%，同时适用于海拔高度低于 4000m 的地区。

3. 装置容量：小于 1.5KVA，能够满足一般实训场所的容量需求，且不会对电网造成过大负担。

4. 外形尺寸：为 1305×805×1630mm³，体积适中，便于在实训室内合理布局和摆放。

四、装置配备

1. DW02 电源控制屏：采用铁质双层亚光密纹喷塑结构，搭配铝质面板，坚固耐用且外观精美。主控功能板配备丰富资源，包括三相四线电源输入系统，经漏电保护器和总开关后，通过起、停按钮控制接触器通断，并配备急停控制按钮；450V 指针式交流电压表 1 只，可通过波段开关切换观测三个电网电压；定时器兼报警记录仪（服务管理器），具备时钟功能以及实验时间设定、定时报警、切断电源等多重功能，同时自动记录漏电告警和电源短路次数，为学生实训技能考核提供统一标准；智能型多功能交流电路测量电表，八位 LED 显示，可同时测量电流 I、电压 V、功率 KW、电能 KWh、工作时间 T 等多项参数，精度达到 1.0 级；交流低压电源配备变压器一只，原边 220V、副边 26V 和 6.3V 的交流电压，其中 6.3V 用于信号指示灯电源，26V 用于能耗制动中整流电路的交流电源；4 只 5408 二极管，用于能耗制动的整流电路；三只 75Ω/75W 电阻用于电动机降压启动、一只 10Ω/25W 用于异步电动机的能耗制动。

2. 实训桌：采用铁质双层亚光密纹喷塑结构，桌面选用防火、防水、耐磨高密度板，结构稳固，造型美观大方。桌子左右两侧各设有两个带锁抽屉，方便存放挂件和实训物品，同时配备了柜子，进一步增强了物品的收纳和保管能力。

五、实训项目

1. 单相启动停止控制电路

2. 异步电动机点动控制电路

3. 异步电动机两地控制电路

4. 异步电动机联锁正反转控制电路

5. 双重联锁控制电路

6. 自动顺序控制电路

7. 手动顺序启动

8. 异步电动机星、三角控制电路

9. 异步电动机能耗制动控制电路

10. 按钮联锁的三相异步电动机正反转控制线路

11. 接触器联锁的三相异步电动机正反转控制线路

12. 双重联锁的三相异步电动机正反转控制线路

13. 单向减压启动及反接制动控制线路

14. 异步电动机反接制动控制电路

15. 自动往返控制线路

16. 正反转点动、启动控制电路

17. 带有点动的自动往返控制电路

18. 异步电动机自锁控制电路

19. 异步电动机单相点动、启动控制电路

20. 三相异步电动机定子串电阻减压启动手动控制线路

21. 三相异步电动机定子串电阻减压启动自动控制线路

22. 接触器控制双速电动机的控制线路

23. 时间继电器控制双速电机的控制线路

24. C620 - 1 型车床控制电路

25. 电动葫芦控制电路

26. Y3150 型滚齿机控制电路

27. 电动葫芦电路

28. Z3040 摇臂钻床电路

29. CA6140 车床电路

六、实训组件挂箱

挂箱上精心安装了熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等各类元件，所有元件均选用国内外知名品牌，确保质量和性能的稳定性与可靠性。在实训过程中，各种元件的接线操作均在接线端子排上完成，有效避免了因长期在元件本身进行螺丝拆装而导致元件损耗的问题。同时，通过走线槽走线，能够进行工艺布线训练，提升学生的工艺操作能力。

1. DW - 01 维修电工实训组件（一）：挂板上装有热继电器、交流接触器（380V）、按钮指示灯（6.3V）、接线端子等元件，为实训提供了基础的电气控制元件支持。

2. DW - 02 维修电工实训组件（二）：挂板上配备螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等，丰富了实训的元件种类和功能。

3. DW - 03 维修电工实训组件（三）：挂板上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等，进一步拓展了实训项目的多样性和复杂性。

4. 配备多种类型的三相鼠笼式电动机，如 380V/Y、380V/Y（带速度继电器）、380V/YY/△、380V/△ 等，以及双速异步电动机 380V/YY/△，满足不同实训项目对电动机的差异化需求，为学生提供了全面的电动机控制与操作训练平台。
