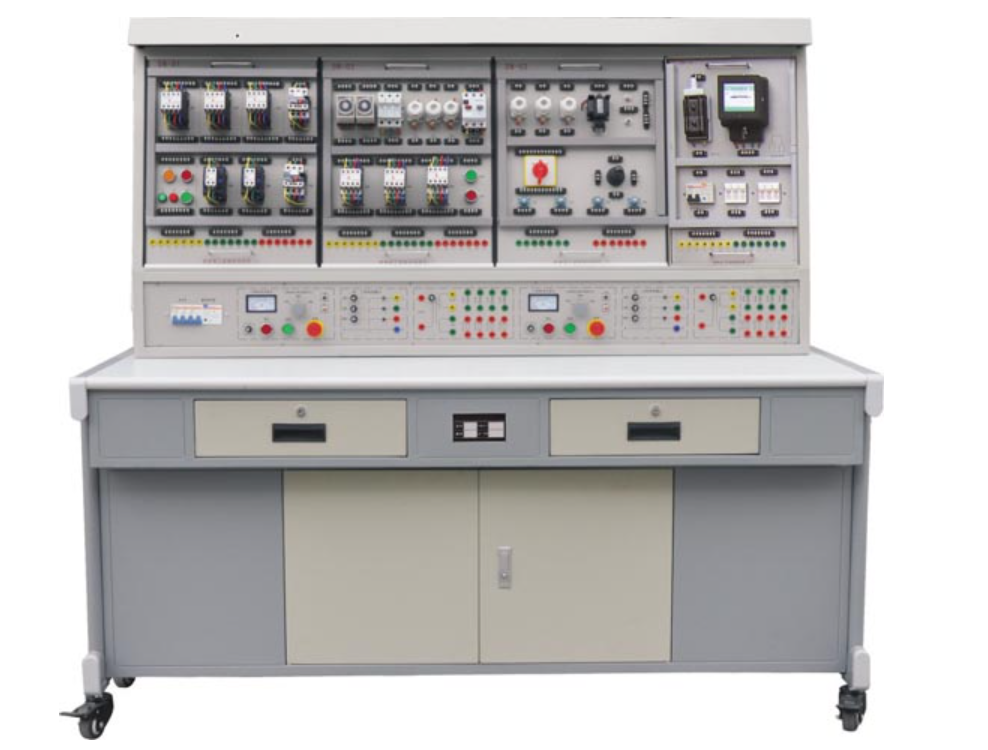

维修电工电气控制及仪表照明实训考核装置

维修电工电气控制及仪表照明实训考核装置

一、产品概述

维修电工电气控制及仪表照明实训考核装置作为一款多功能实训设备，其主体结构包含实训桌、网孔板以及可供选择自行采购的实训元器件。该装置设计巧妙，旨在为学生提供一个高度仿真工业现场的实践操作平台。学生在使用过程中，依据设定的实训线路，自主进行元器件的布局规划，并独立完成安装与接线作业。通过这种亲身体验，学生能够全面掌握机床线路、电机控制线路以及照明配电系统的模拟操作和安装调试技能，进而有效提升个人的动手实践能力与实操水平。

值得一提的是，该装置具备高度的灵活性，实训项目并非固定不变，使用者可根据教学计划与培训目标自行确定，只需根据选定的项目挑选匹配的元器件即可。此外，凭借其全面的功能配置，该装置还能够胜任电工考工考核任务，为职业技能鉴定提供有力的技术支持。

二、产品特点

1. 元器件布局与扩展 ：该装置将电气控制线路元器件集中安装于网孔板之上，使得操作流程大幅简化，元器件的更换便捷高效。这一设计不仅为功能的拓展提供了便利，还为开发全新的实训项目奠定了基础。使用者只需增购相应的元器件，即可轻松实现实训项目库的扩充与更新。

2. 电源配置与空间利用 ：操作台对电源的要求仅为三相四线交流电源，投入使用便捷迅速。同时，该装置的结构设计充分考虑了空间利用率，占地面积小，能够有效节约实训场地资源，进而在一定程度上减少基建投资成本，带来显著的经济效益。

3. 多用户独立操作 ：装置配备两组相互独立、互不干扰的电源系统，可支持两名学生同时开展实训操作。这种设计不仅提高了设备的使用效率，还为教学活动提供了更高的灵活性，能够更好地满足不同培训场景下的多样化需求。

4. 安全保障系统 ：安全性能是该装置的一大亮点。其内置电压型漏电保护器与电流型漏电保护器，全方位保障操作者的安全。此外，电源输出端配备了监视及短路保护功能，使得整个实训过程安全可靠，让使用者能够安心专注于操作与学习。

三、技术性能指标

1. 输入电源要求 ：三相四线制～380V±10% 50Hz。

2. 环境适应性 ：装置能够在较宽的温度范围（-5℃～+40℃）内稳定运行，同时在相对湿度小于 85%（25℃）的环境下保持良好的工作状态。

3. 容量规格 ：装置容量小于 1.5KVA，能够满足一般实训场所的用电需求，不会对电网造成过大负担。

4. 外形尺寸 ：外形尺寸为 1600mm×750mm×1690mm，设计紧凑合理，既保证了操作空间的充足，又最大程度地节约了占地面积。

四、实训台详细配置

1. 公共安全与控制组件 ：配备完善的电压型漏电和电流型漏电保护系统，外部电源输入状态由指示灯实时显示，便于操作者及时了解电源供应情况。同时设有急停按钮，在遇到紧急情况时，操作人员可迅速按下按钮，一键切断实训台总电源，确保人身与设备安全。

2. 电源供应系统 ：每组实训台提供线电压 380V 或相电压 220V 两种电源模式供选择，并配备单相电源插座及线电压输入指示表，方便连接各类实训设备与工具。此外，还提供 3V、6V、9V、12V、18V、24V、36V 低压交流电源，满足不同电压等级的实训需求。

3. 可调稳压电源 ：每组配备一路恒流稳压电源，电压调节范围 0-30V，电流上限 3A。内置式继电器实现自动换档功能，配合多圈电位器可实现电压的连续精确调节。数字表实时显示电流与电压值，为实训操作提供精准的参数参考。

4. 实训桌结构设计 ：实训桌采用坚固耐用的铁质双层亚光密纹喷塑结构，桌面材料为防火、防水、耐磨高密度板，不仅具备出色的耐用性，还易于清洁维护，为学生提供了一个舒适、安全的操作平台。桌子左右两侧设有抽屉，下部配备元件储存柜，方便学生分类存放实训工具与元器件，保持操作区域的整洁有序。

五、参考实训项目

1. 电工布线工艺实训 ：帮助学生掌握电工布线的基本方法、规范与技巧，培养良好的布线习惯，为后续复杂的电气线路安装打下坚实基础。

2. 照明控制电路训练 ：涵盖两个开关控制一盏灯、声控开关控制白炽灯、二地及三地控制一盏灯等多种照明电路的接线训练项目。通过这些实训，学生能够熟练掌握不同场景下照明控制电路的设计与安装技能，满足家庭、工厂等场所的多样化照明控制需求。

3. 日光灯线路接线训练 ：深入学习日光灯电路的组成原理与接线方法，掌握荧光灯的启动原理与技巧，为解决实际工作中的照明问题提供技术支持。

4. 电度表安装与接线 ：包括单相电度表的直接安装接线以及经电流互感器安装接线两种实训项目。使学生了解单相电度表的结构与工作原理，掌握准确计量电能的方法，为电力系统的电能计量与管理提供保障。

5. 室内照明电路安装训练 ：综合运用照明电路相关知识，完成室内照明系统的布线与安装工作。培养学生对室内照明系统整体规划与实施的能力，使其能够胜任家庭、商业场所等室内照明工程的施工任务。

6. 配电板安装训练 ：学习配电板上各类电器元件的安装与布局方法，提高配电系统的组装与调试能力，为工业与民用建筑的配电系统建设奠定实践基础。

7. 交流负载电功率测量 ：教会学生正确使用功率表等仪器，准确测量交流负载的电功率参数，为电气设备的选型、节能评估等工作提供数据支持。

8. 三相异步电动机控制线路实训 ：包含三相异步电动机的直接启动控制、接触器点动与自锁控制、Y/△ 自动控制、倒顺开关正反转控制、接触器与按钮联锁的正反转控制等多种线路的实训项目。通过这些实训，学生能够全面掌握三相异步电动机的启动、制动、调速与反转控制技术，满足工业生产中对电动机控制的多样化需求。

9. 工作台自动往返控制线路 ：设计并实现工作台的自动往返控制线路，模拟自动化生产流程中的物料运输与加工场景，培养学生的自动化控制系统设计与调试能力。

10. 电动机降压启动与制动控制线路 ：开展三相异步电动机串电阻降压启动以及能耗制动控制线路的实训项目，使学生了解降压启动与制动控制的原理与方法，学会在不同工况下选择合适的启动与制动策略，确保电动机的安全稳定运行。

六、参考实训项目所需元器件清单（每组配备清单）

在此提供每组配备的元器件清单，方便用户根据实际需求进行配置。清单内容涵盖开关、插座、电表、继电器、熔断器、电动机等各类关键元件，确保实训项目顺利开展。例如，包括但不限于单相电度表、单相闸刀开关、拉线开关、平灯头、园形插座、电流互感器、声控开关、低压断路器等元件，这些元器件均为电气控制与照明实训中的常用部件，通过合理组合与应用，能够满足丰富多样的实训项目需求。由于该装置每台需配两套元器件，用户也可自行购买。
