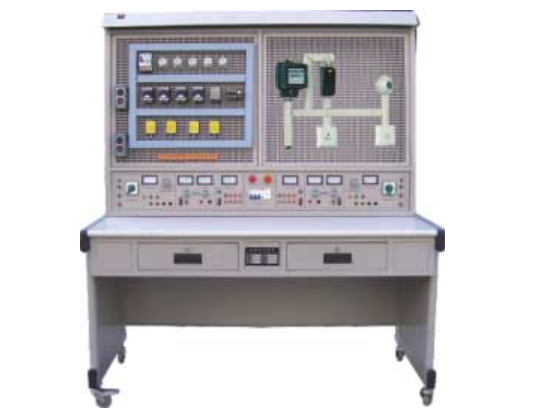

网孔型初级维修电工实训考核装置（双组型）
一、概述
网孔型初级维修电工实训考核装置（双组型）主要由实训桌、网孔板以及实训元器件（支持自行采购）构成。学生依据实训线路，独立完成元器件的布局规划、安装与接线工作，高度还原工业现场实际操作环境。借助该装置，学生能够开展机床线路、电机控制线路以及照明配电的模拟操作和安装调试综合实训项目，有效锻炼动手实践与实操技能。实训项目灵活多样，可根据需求自行确定，并配套相应元器件。同时，此装置还适用于电工考工考核，为职业技能鉴定提供有力支持。
二、特点
电气控制线路元器件均安装于网孔板上，操作简便、更换迅速，便于功能拓展或开发新的实训项目，仅需增购元器件即可实现项目扩充。
操作台仅需三相四线交流电源即可运行，占用空间小，有助于节约实训场地资源，降低基建投资成本，经济效益显著。
配备两组相互独立的电源系统，互不干扰，支持两名学生同时开展实训，提高设备利用率和教学效率。
装置设有电压型漏电保护器与电流型漏电保护器，全方位保障操作者安全。电源输出具备监视及短路保护功能，确保使用过程安全可靠。
三、技术性能
输入电源：三相四线制～380V±10% 50Hz。
环境适应性：温度范围 - 5℃～+40℃，相对湿度低于 85%（25℃）。
装置容量：小于 1.5KVA。
外形尺寸：1600mm×750mm×1690mm。
四、实训台配置
公共部分：配备电压型漏电和电流型漏电保护装置，外部电源输入设有指示灯显示状态，同时设有急停按钮，遇紧急情况可一键切断实训台总电源。
每组提供线电压 380V 或相电压 220V 两种电源模式，并配备单相电源插座及线电压输入指示表。
每组供应 3V、6V、9V、12V、18V、24V、36V 低压交流电源，满足不同电压需求的实训项目。
每组配置一路恒流稳压电源，电压调节范围 0-30V，电流上限 3A，内置式继电器实现自动换档，配合多圈电位器可连续调节，数字表实时显示电流电压值，方便学生精确控制电源参数。
实训桌采用铁质双层亚光密纹喷塑结构，桌面由防火、防水、耐磨高密度板制成，结构坚固耐用，外观美观大方。桌子左右设有抽屉，下部配备元件储存柜，方便学生存放实训工具与元器件。
五、参考实训项目
电工布线工艺实训：掌握电工布线的基本方法和规范，培养良好的布线习惯。
两个开关控制一盏灯线路训练：学习并联控制电路的接线方式，实现多地控制照明设备。
声控开关控制白炽电路训练：了解声控开关原理，完成声控照明电路的安装与调试。
二地控制一盏灯电路训练：进一步掌握多地点控制单灯的线路设计与安装。
三地控制一盏灯电路训练：拓展控制点数量，提高电路控制的灵活性和实用性。
日光灯线路接线训练：学习日光灯电路的组成和接线方法，掌握荧光灯的启动原理。
单相电度表直接安装接线：了解单相电度表的结构和工作原理，掌握其直接接线方式。
单相电度表经电流互感器安装接线：学习电度表与电流互感器的配合使用，实现大电流的准确计量。
室内照明电路安装训练：综合运用照明电路知识，完成室内照明系统的布线与安装。
配电板安装训练：掌握配电板上各类电器元件的安装与布局，提高配电系统的组装能力。
交流负载电功率的测量：学会使用功率表等仪器，准确测量交流负载的电功率参数。
三相异步电动机直接启动控制：了解三相异步电动机的结构和工作原理，掌握直接启动控制线路的接线与操作。
三相异步电动机接触器点动控制线路：学习接触器的使用方法，实现电动机的点动控制功能。
三相异步电动机接触器自锁控制线路：掌握接触器自锁控制原理，确保电动机持续运行的稳定性。
三相异步电动机 Y/△ 自动控制线路：学习 Y/△ 启动控制方法，降低电动机启动电流，保护电机安全。
用倒顺开关控制三相异步电动机正反转线路：掌握倒顺开关的操作方法，实现电动机的正反转控制。
接触器联锁的正反转控制线路：通过接触器联锁实现电动机正反转控制，提高控制线路的可靠性。
按钮联锁的三相异步电动机正反转按钮线路：利用按钮联锁完成电动机正反转控制，增强操作的便捷性。
双重联锁的三相异步电动机正反转按钮线路：结合接触器联锁和按钮联锁，进一步提高正反转控制的安全性。
三相异步电动机多地控制：实现从多个地点对电动机进行控制，满足不同场景下的控制需求。
工作台自动往返控制线路：设计自动往返控制线路，模拟工作台的自动化生产流程。
三相异步电动机串电阻降压启动控制线路：学习降压启动方法，通过串联电阻降低电动机启动电压，保护电机。
三相异步电动机能耗制动控制线路：掌握能耗制动原理，实现电动机的快速停机，提高生产效率。
六、参考实训项目所需元器件清单（每组配备清单）
由于本装置每台需配两套元器件，用户也可自行购买，在此提供每组配备的元器件清单，以便用户根据实际需求进行配置。清单涵盖各类开关、插座、电表、继电器、熔断器、电动机等元件，确保实训项目的顺利开展。
