一、概述

电气装配实训装置是一种由钢板精心打造的多功能网孔安装板实训台及电源装置等构成的职业教育实训设备。该装置在实训过程中展现出高度的灵活性，各种元件、器件和部件均可便捷地安装于网孔板之上。教师和学员能够依据教学大纲与实训要求，挑选合适的元件组合，开展多样化的课程模块及项目实训。从电工基础到自动化控制，其适用范围极为广泛，可涵盖众多教学内容与实训项目。实训完成后，元件拆卸方便，集中管理，有效降低损坏与丢失风险。同一实训场地可满足多个专业的需求，经济实惠，是职业院校与培训机构的理想选择。

二、技术指标

1. 外型 ：整体尺寸为 1632mm×750mm×1638mm。

2. 实训台架的材料 ：采用坚固耐用的钢板和铝合金结构，确保设备的稳定性和安全性。

3. 电源 ：

• 输入 ：三相 AC 380V ±10% 50HZ 三相五线，适应不同供电环境。

• 固定交流输出 ：配备三相五线 380V 接插式 2 组、220V 接插式 2 组，满足多种电压需求。

• 可调直流输出 ：提供 0～24V/2A 连续可调 2 组，内置指针电压、指针电流表实时监控电源状态，保障实训过程稳定进行。

4. 接口及仪表 ：安装有 2 只指针式电压表，时刻监控电网电压变化，为实训提供精准的电压数据。

5. 保护 ：具备完善的保护系统，包括熔断器短路保护、断路器过载保护以及漏电开关漏电保护功能，漏电保护动作电流严格控制在 ≤30mA，全方位保障使用者安全。

三、结构与功能

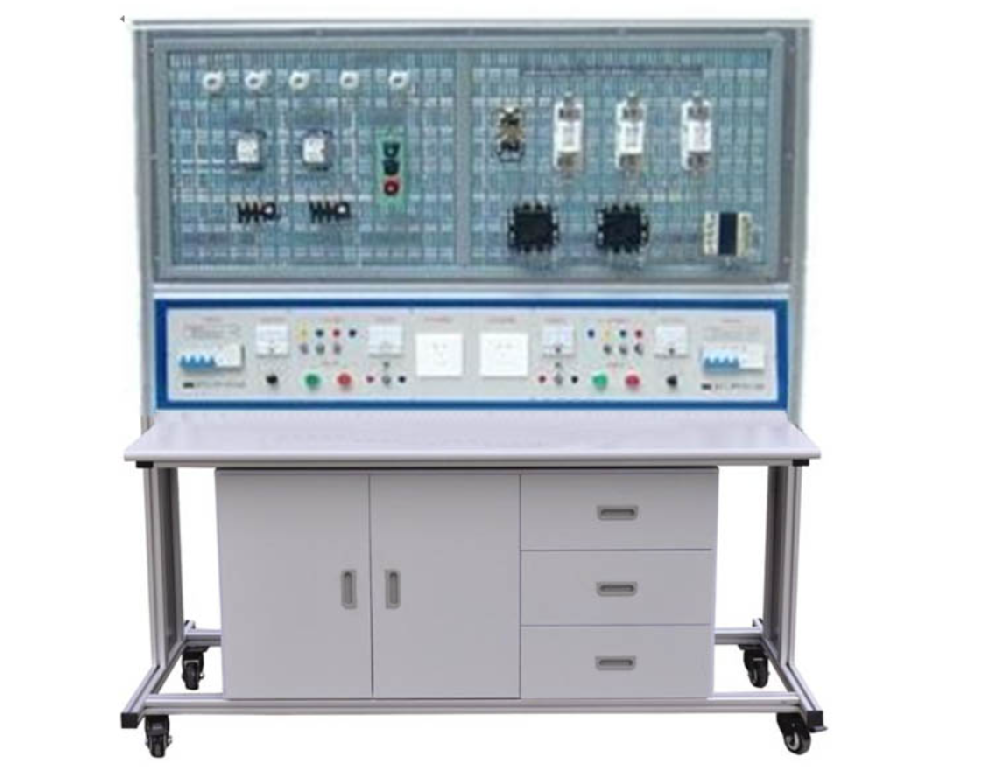

电气装配实训装置主要由实训屏（内置电源）、实训桌、实训储物柜三大核心部分组成。

1. 实训屏及地盘 ：以 30mm×30mm 成型方钢作为设备主要框架材料，实训屏、地盘焊接连接，关键部位用三角筋和内六角螺钉加固，表面高温喷塑处理，防锈绝缘且美观大方。配备两条 35mm×35mm 铝合金型材及滑槽组成的网孔板固定机构，下方为铁制双工位电源箱，布局依次为电源保护装置、电源指示装置、电源输出，确保电源管理有序高效。

2. 实训桌 ：桌面采用 25mm 麻灰色高密度层压板封边特制，提升绝缘等级，保障实训安全。底部至少装有 4 个导向轮，方便实训台架灵活移动，适应不同教学场地需求。

3. 实训储物柜 ：采用标准结构和抽屉式设计，左侧 3 层抽屉用于存放工具及实训资料，右侧双拉门可存放两块通用挂板，位置灵活调整，外形尺寸为 1300mm×600mm×510mm，为实训物品提供充足储存空间。

4. 网孔板 ：经数控冲床精加工，网孔分布合理均匀，孔径统一，可安装各类低压电气、PLC、单片机、变频器、触摸屏等元件，厚度 1.5mm，大小 774*580mm，为学员提供稳固的元件安装平台。

四、实训项目

电气装配实训装置可开展丰富多样的实训项目，涵盖电工布线工艺、照明电路安装、电功率测量以及三相异步电动机多种控制线路等多个方面。具体包括：

1. 电工布线工艺实训

2. 两个开关控制一盏灯线路训练

3. 声控开关控制白炽电路训练

4. 二地控制一盏灯电路训练

5. 三地控制一盏灯电路训练

6. 日光灯线路接线训练

7. 单相电度表直接安装接线

8. 单相电度表经电流互感器安装接线

9. 室内照明电路安装训练

10. 配电板安装训练

11. 交流负载电功率的测量

12. 三相异步电动机直接启动控制

13. 三相异步电动机接触器点动控制线路

14. 三相异步电动机接触器自锁控制线路

15. 三相异步电动机 Y/△ 自动控制线路 1.6 用倒顺开关控制三相异步电动机正反转线路

16. 接触器联锁的正反转控制线路

17. 按钮联锁的三相异步电动机正反转控制线路

18. 双重联锁的三相异步电动机正反转控制线路

19. 三相异步电动机多地控制

20. 工作台自动往返控制线路

21. 三相异步电动机串电阻降压启动控制线路

22. 三相异步电动机能耗制动控制线路

23. 双速电机的控制线路

通过这些项目，学员能够系统掌握电气装配与调试技能，从基础操作到复杂控制线路的安装与故障排除，全面提升实践能力与职业素养，为未来从事电气相关工作打下坚实基础。
