网孔型中级维修电工实训考核装置

网孔型中级维修电工实训考核装置

在电工职业教育领域，网孔型中级维修电工实训考核装置凭借其独特优势，成为众多院校和培训机构培养中级维修电工技能人才的关键教学工具。以下是对该装置的全面介绍：

一、装置概述

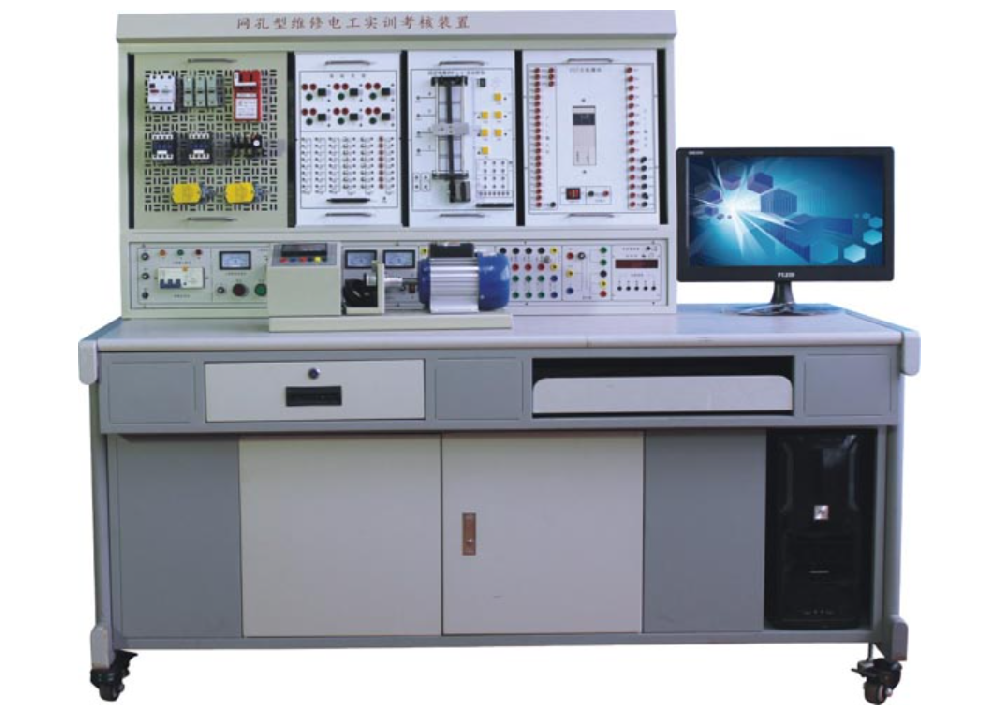

网孔型中级维修电工实训考核装置主要由实训桌、网孔板、实训元器件（支持自行采购）组成。学生依据实训线路，自主完成元器件的合理布局、安装、接线，深度模拟工业现场操作环境。它能够完成电工基础电路、电机控制线路、照明配电模拟操作、PLC 可编程综合应用线路以及电子技术应用电路等多项综合实训。通过一系列项目实训，学生能够有效提升动手能力和实操技能。装置不仅支持个性化实训项目定制，可根据项目选配元器件，还适用于电工考工考核。

二、装置特点

1. 网孔板与挂箱结合 ：网孔板与挂箱的实训方式，操作便捷，元器件更换迅速，功能扩展性强，利于开发新实训项目，极大地锻炼学生动手能力，贴合工业现场需求。

2. 综合性强 ：可完成电工、电力拖动、电气控制、PLC 综合控制、电子技术等多学科技能训练，满足多元化教学需求。

3. 经济实用 ：仅需三相四线交流电源即可运行，占地面积小，节省实训空间，降低基建投资，经济效益显著。

4. 安全可靠 ：配备电压型和电流型漏电保护器，电源输出设监视及短路保护功能。380V 交流输出端有单片机控制的过流保护装置，相间、线间短路或过载时自动切断总电源，保障设备和操作者安全。

5. 智能管理 ：实训管理器具备时钟功能，可设定实训时间、定时报警、切断电源，自动记录漏电告警次数，为学生实训考核提供统一标准。

三、技术性能

1. 输入电源 ：三相四线制～380V±10% 50Hz，适应常规工业电压环境。

2. 环境条件 ：温度 - 5℃～+40℃，相对湿度＜85%，确保装置在不同气候条件下稳定运行。

3. 装置容量 ：小于 1.5KVA，低能耗设计，便于广泛部署。

4. 外形尺寸 ：1600mm×750mm×1560mm，科学的尺寸设计，节省空间且布局合理。

四、基本配置及功能

（一）实训屏

实训屏采用铁质双层亚光密纹喷塑结构，搭配铝合金面板，为实训挂箱提供多种电源和实训器件，功能强大：

1. 控制及交流电源部分 ：提供三相固定 380V 交流电源，相间、线间及直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源，具备告警和复位功能。同时提供～220V 插座 2 只，为外部仪器提供工作电源。

2. 直流电源部分 ：提供 0-30V 连续可调、直流输出 2A 稳压电源，内置式继电器自动换档，多圈电位器连续调节，使用方便，配有数字电流电压表指示。低压直流稳压电源包括 + 5V，±12V、+24V，具备短路保护功能。恒流源一路 0-500mA 连续可调，分 2mA、20mA、500mA 三档，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

3. 交流低压变压器 ：380V + 220V/6.3 + 26V + 110V。

4. 二极管与电阻 ：配有 4 只 5408 二极管，用于能耗制动；三只 75Ω/75W 电阻用于电动机降压启动，一只 10Ω/25W 电阻用于电动机能耗制动。

5. 实验管理器 ：用于设定实验时间、定时报警、记录故障次数，平时可作为时钟使用。

（二）实训挂箱

1. PLC 主机挂箱 ：配三菱 FX1N - 40mR 主机，集成数字量 I/O（24 路数字量输入，16 路数字量输出），RS - 422 通讯口，SC - 09 通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。

• PLC 仿真实训软件 ：通过 PLASH 虚拟环境实时显示 PLC 运行状态，实现 PLC 虚拟接线与错误检查，支持 PLC 编程训练、程序编写测试，以及运行模拟和错误程序检查。

• 工控组态软件 ：可编辑出形象直观、动感效果佳的组态棒图，实现实训动态跟踪教学，提升教学效果。

2. PLC 实训演示挂箱 ：涵盖抢答器 / 音乐喷泉、装配流水线 / 十字路口交通灯、水塔水位 / 天塔之光、自动送料装车 / 四节传送带、多种液体混合装置、自动售货机、自控轧钢机 / 邮件分拣机、机械手控制 / 自控成型机、加工中心、四层电梯、步进电机 / 直线运动等实训模块，针对不同控制对象进行实训，掌握多种 PLC 编程指令和工业控制应用。

网孔型中级维修电工实训考核装置以其网孔板与挂箱结合的灵活方式，为中级维修电工培训提供了全面、高效、安全的实训平台。它不仅帮助学生扎实掌握电工技能，还为电工考工考核提供了可靠平台，是职业院校和培训机构开展电工实训教学的理想选择。
