初级维修电工实训考核装置

初级维修电工实训考核装置

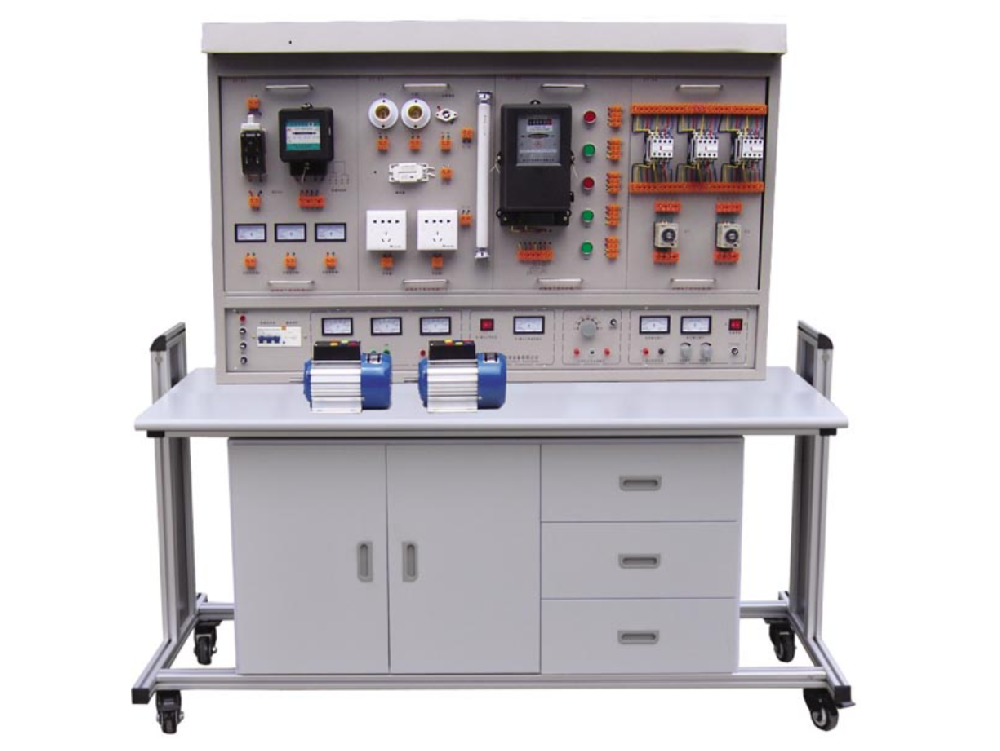

在电工职业培训领域，初级维修电工实训考核装置是专为初学者量身打造的重要教学工具。它采用国际通用的模块化设计，能够依据不同的实训内容灵活配置相应的模块，使实训操作更加便捷，布局合理且便于后续的扩展与升级。该装置的实训内容广泛，全面覆盖了电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救以及安全消防等关键领域，完全符合初级电工国家职业标准在教学、培训和考核方面的要求，非常适合职业学校、技工学校、中专学校以及劳动培训和技能鉴定机构等单位，用于开展日常的教学培训、实训考核和技能鉴定工作。

一、技术性能优势

1. 输入电压 ：装置采用三相四线制 380V±10% 50Hz 的输入电压，这种设计使其能够在常规的工业电压环境下稳定运行，适应性强。

2. 工作环境 ：工作环境温度可在 - 5～＋40℃的范围内正常工作，这意味着无论是在寒冷的冬季还是炎热的夏季，装置都能保持良好的性能，不受常见温度变化的影响。

3. 装置容量 ：其容量被严格控制在小于 1KVA，这样的低能耗设计不仅有助于降低运行成本，还使得装置更便于在不同的场地进行安装和使用，对电力供应的要求相对较低。

4. 安全保护 ：安全性能是该装置的一大亮点，配备了漏电保护装置，动作电流不超过 30mA，同时还具备过流保护和熔断器保护功能，全方位保障使用者和设备的安全。

5. 外形尺寸 ：装置的外形尺寸为 1600mm×700mm×1450mm，这一尺寸经过精心设计和优化，既保证了装置能够容纳丰富的功能组件，又使其占地面积相对较小，便于在有限的教学场地内进行布局和摆放，提高空间利用率。

二、实训装置基本配置及功能解析

初级维修电工实训考核装置主要由实训屏、实训挂箱、实训器材和实训桌等部分组成，每个部分都发挥着重要的作用，紧密配合以实现完整的实训功能。

（一）实训屏

实训屏采用铁质双层亚光密纹喷塑结构，搭配铝合金面板，为实训挂箱提供稳定的交流电源和直流稳压稳流电源。其具备多种实用功能：

• 外部电源指示功能 ：当外部电源输入时，指示灯会自动亮起，直观地提醒操作人员电源已经接通，有效避免误操作，提高实训安全性。

• 三相电源控制与显示 ：通过推上三相漏电开关，三相电源能够向实训挂箱等设备供电，同时三只 450V 电压表可以清晰地指示输出线电压，便于操作人员实时监测电源状态，确保实训过程的顺利进行。

• 低压交流电源输出 ：能够输出包括 3V、6V、9V、12V、15V、18V、24V 等多种低压交流电源，满足不同类型实训项目对低压电源的需求，适应性强。

• ～220V 插座供应 ：装置配备了 2 只～220V 插座，为外部设备提供了方便的工作电源，进一步扩展了实训设备的使用范围，方便学员进行各种实验操作。

• 直流稳压稳流电源 ：直流稳压稳流电源的电压可在 0 - 30V 范围内连续调节，内置式继电器能够自动换档，多圈电位器实现精准连续调节，输出电流可达 2A，并且具有预设式限流保护功能，确保直流电源供应的安全性和稳定性，为电子电路等需要直流电源的实训项目提供了可靠的电源支持。

（二）实训挂箱及器材配备

• 系列维修电工挂箱 ：装置配备了 HY - 61 至 HY - 65 五个型号的维修电工挂箱，这些挂箱涵盖了从基础到进阶的维修电工实训项目，能够满足学员在初级阶段的技能学习需求，逐步提升学员的维修技能水平。

• 实训辅助器材 ：包括 2 块九孔万能实训板，以及一批基础电子元器件，如电阻、电位器、电容、二极管、三极管、可控硅等，为电子电路组装与调试提供了坚实的基础，学员可以利用这些器材进行各种电子电路的搭建和测试，培养动手能力和电路故障排查能力。

• 电动机与安全设备 ：配备 1 台 180W Y/△三相鼠笼异步电动机，满足电机拖动与控制实训的需求，让学员能够实际操作电动机，掌握电机控制的基本技能。全室配备 1 台灭火器，强化实训安全保障，确保在突发情况下能够及时进行应急处理，保障人员和设备的安全。

（三）实训桌

实训桌采用铝木结构，桌面为防火、防水、耐磨高密度板，这种设计不仅使实训桌造型美观大方，更具备坚固耐用的特点，能够经受住频繁操作和长期使用的考验，为学员提供了舒适的实训操作平台，同时也延长了设备的使用寿命，降低了维护成本。

三、实验项目分类及内容

初级维修电工实训考核装置涵盖了丰富多样的实验项目，全面覆盖了电工、电子、照明配电等多个领域，满足初级电工的实训教学需求。

（一）电拖部分

电拖部分的实验项目包括三相电机直接启动控制、点动控制、自锁运行控制，带电流表的点动与连续运行控制，带电能表的两地控制，单向运行反接制动控制，时间继电器控制电动机 Y/△降压起动控制，以及工作台自动往返行程开关控制等。这些项目旨在让学员深入掌握三相电机的各种运行控制方式，为今后在实际工作中能够正确操作和维护电机设备打下坚实的基础。

（二）室内照明配电

室内照明配电实验项目贴近生活实际，包括插座和一个开关控制一盏灯、日光灯线路的接线、声控开关控制白炽灯电路的接法、单相电度表直接接线电路、配电板的安装以及两地控制一盏灯的接法等。通过这些项目的实训，学员能够熟练掌握室内照明配电系统的安装、布线与调试技能，具备独立完成相关工程任务的能力，为今后从事室内电气安装工作提供有力支持。

（三）电子技术综合训练

电子技术综合训练部分包括单相桥式整流电路、串联可调稳压电源电路、延时照明开关控制线路以及半导体收音机的组装与调试等实验项目。这些项目注重电子电路的组装、调试与应用，学员在实践中学习电子电路的设计原理和工作特性，培养电子电路故障排查与修复能力，为其今后从事电子技术相关工作提供必要的技能储备。

（四）安全急救演示与消防技能

装置还配备了安全急救演示和消防技能的认识与掌握（教师演示）项目，通过模拟常见的触电事故场景和教师的现场演示，向学员传授正确的急救措施和消防器材的使用方法，提高学员的安全意识和应急处理能力，确保在实际工作和生活中能够有效预防和应对突发情况。
