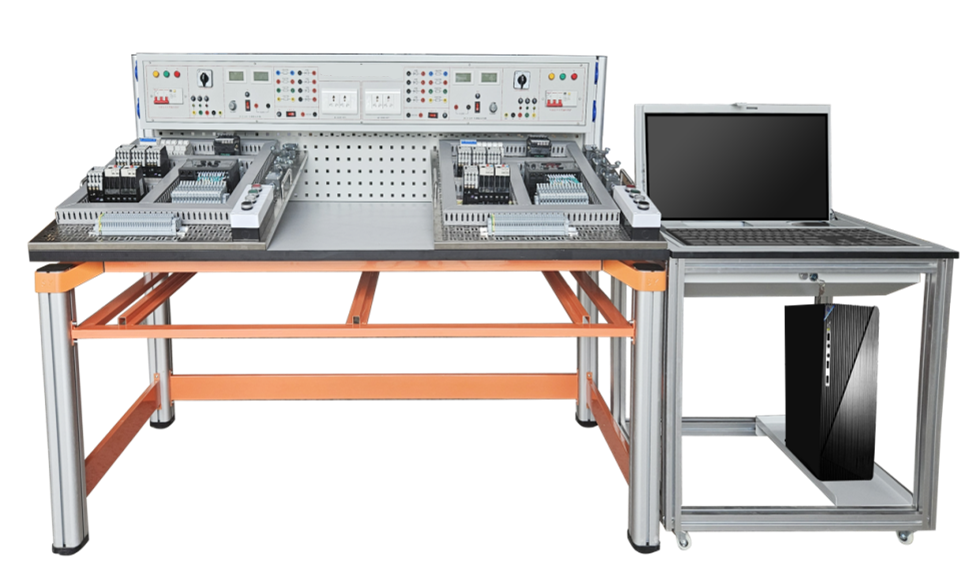

网孔型双组型电工综合实训考核装置

1

实训桌

1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。

2.采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设有用于存放网孔板的空格。

3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。立柱往上延伸用于固定实训屏和网孔板挂架型材。

4.C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。

5.后立柱往上延伸，用于固定实训屏和工具挂板，工具挂板设有网孔板挂钩，可以使网孔板倾斜放置在台面上，方便电器元件的安装固定。

1套

2

实训屏

钢制结构，表面氧化喷塑处理，电源输出包含固定交流输出：三相五线380V   接插式2组、220V插座式2组，均通过组合开关进行关断；可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；固定DC24V/2A电源2组；提供降压启动电阻6个，能耗制动电阻2只，提供整流二极管1N5408四个，用于能耗制动电路。另提供单相220V单元插座用于给电脑的供电。

1套

3

电脑桌

钢铝结构，装有4只万向轮，装有电脑显示屏翻转支架1套，适用于24吋以下显示屏的安装；底部设有电脑主机托板一个。

1套

4

网孔板

600*700mm   不锈钢网孔板屏，安装把手，加厚设计。实训网孔板用于电气元件的安装和固定。

2块

5

PLC

FX3U-48MR

1个

6

变频器

FR-E840   0.75KW

1个

7

智能考核答题器

采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。

  控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。

  驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和

RS232   串行通讯接口，可无线组网通讯和 RS232 有线通讯。

  手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。

  手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持   移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。

  可通过   PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与 学员设故与排故界面原理图与设备面板原理图完全一致)

  可自由设定任意一处有关的各种常见故障，故障类型包括：线路断   路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流   2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128   路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

  所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，   实现远程集中管理。

  用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、   远程起动、信息反馈、考核评分等功能。

1个

8

断路器

额定电流:16A;极数: 3P

2个

9

控制变压器

BK50

2个

10

熔断器

RT28-32X   1P

10个

11

熔断器保险芯

5A 10*38

10个

12

交流接触器

工作电压AC24V，工作电流 9A，绝缘电压690V，触点：2常开2常闭，安装方式导轨和螺钉安装，

8个

13

热过载继电器

NR4-63   1.6-2.5A

4个

14

四孔按钮盒

按钮盒4位

2个

15

按钮红色

红色，一常开一常闭，平头式

2个

16

按钮绿色

绿色，一常开一常闭，平头式

2个

17

按钮白色

白色，一常开一常闭，平头式

2个

18

按钮黑色

黑色，一常开一常闭，平头式

2个

19

行程开关

单轮式、自动复位，一常开一常闭 双轮自锁各4个

8个

20

单相电度表

DD862-2

2

20

单相漏电保护开关

1P+N

2

21

开关

单控、双控开关

2

22

E27灯座

2A/250V

4

23

插座

86型

2

24

墙壁开关座

86型

4

25

电流互感器

BH0.66

2

26

声控开关

86型

2

27

编程电缆

 3米

2条

28

终端固定件

终端固定件

2套

29

灰色端子

带保险

60位

30

2.5mm²灰色端子

UK2.5B 灰色；额定横截面：2.5mm²，宽2.2mm，长48.5mm，端板宽度2.2mm，

58位

31

黄绿色端子

2.5mm²黄绿色端子

2位

32

快速标记条

打印字符1-30

2条

33

耗材

线槽、导轨、安装螺丝等

1批
