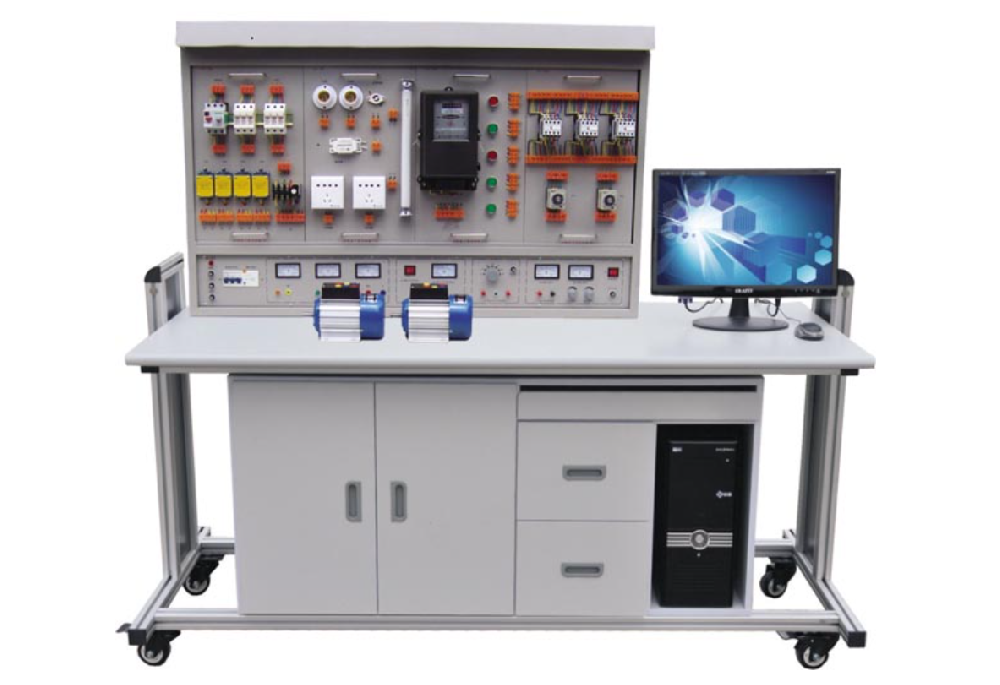

中级维修电工实训考核装置

中级维修电工实训考核装置

在职业教育培训体系中，一款贴合教学需求的实训考核装置是提升学员技能的关键工具。中级维修电工实训考核装置凭借其科学设计与丰富功能，成为众多职业学校与培训机构的优选。

一、装置概述

中级维修电工实训考核装置采用国际通用的模块化设计理念，依据不同实训考核需求，灵活选配实训模块。其布局合理、操作便捷，且具备良好的扩展升级性能。该装置的实训内容广泛，全面覆盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、PLC 综合训练、触电急救以及安全消防等关键领域，与初、中级电工国家职业标准的教、培、考要求高度契合，适用于各类职业学校、技工学校、中专学校以及劳动培训和技能鉴定机构，为教学培训、实训考核和技能鉴定工作提供了有力支持。

二、技术性能指标

1. 输入电压 ：三相四线制 380V±10% 50Hz，确保装置在常规工业电压环境下稳定运行。

2. 工作环境 ：适应环境温度范围为 - 5～＋40℃，满足不同地域和季节的使用需求，确保实训过程不受常见温度变化的干扰。

3. 装置容量 ：小于 1KVA，低能耗设计有助于降低运行成本，同时便于在不同场地进行部署。

4. 安全保护 ：配备灵敏的漏电保护装置，动作电流不超过 30mA，结合过流保护和熔断器保护措施，全方位保障使用者与设备的安全，为实训提供可靠的保障。

5. 外形尺寸 ：1600mm×700mm×1450mm，尺寸设计科学合理，既保证了装置的功能完整性，又便于在有限空间内进行安装与操作，节省教学场地空间。

三、基本配置及功能

中级维修电工实训考核装置主要由实训屏、实训挂箱、实训器材和实训桌等部分组成，各组件协同工作，为学员提供全面的实训体验。

（一）实训屏

实训屏采用坚固耐用的铁质双层亚光密纹喷塑结构，搭配铝合金面板，为实训挂箱稳定供应交流电源和直流稳压稳流电源。其具备以下功能：

• 外部电源指示 ：外部电源输入时，指示灯亮起，直观提醒操作者电源已接通，有效避免误操作。

• 三相电源控制与显示 ：推上三相漏电开关后，三相电源向实训挂箱等设备供电，三只 450V 电压表清晰指示输出线电压，便于实时监测电源状态。

• 低压交流电源输出 ：可输出 3V、6V、9V、12V、15V、18V、24V 等多种低压交流电源，适配不同实训项目对低压电源的需求。

• ～220V 插座供应 ：配备 2 只～220V 插座，方便为外部设备提供工作电源，扩展实训设备的使用范围。

• 直流稳压稳流电源 ：电压 0 - 30V 连续可调，内置式继电器自动换档，多圈电位器实现精准连续调节，输出电流达 2A，且具备预设式限流保护功能，确保直流电源供应的安全性与稳定性。

（二）实训挂箱及器材配备

• 系列维修电工挂箱 ：包含 HY - 61 至 HY - 65 五个型号的维修电工挂箱，涵盖从基础到进阶的维修电工实训项目，逐步提升学员的维修技能水平。

• PLC 可编程控制器组件 ：提供三菱 FX1N - 24mR - 001 型主机以及配套转换接口和 SC - 09 编程电缆，支持 PLC 编程、接线与运行模拟等全方位实训，帮助学员掌握 PLC 控制系统的应用。

• 工控组态软件 ：通过该软件编程环境，可编辑出形象直观、动感效果佳且数字效果良好的组态棒图，实现实训动态跟踪教学，增强教学的可视化与趣味性，提升学员对复杂控制过程的理解。

• PLC 仿真实训软件 ：具备多项实用功能，如通过 PLASH 虚拟环境实时显示 PLC 运行状态，实现 PLC 虚拟接线与错误检查，支持 PLC 编程训练、程序编写测试，以及运行模拟和错误程序检查，为学员提供丰富的虚拟实训体验，降低硬件损耗风险。

• 实训辅助器材 ：包括 2 块九孔万能实中板，以及一批基础电子元器件，如电阻、电位器、电容、二极管、三极管、可控硅等，为电子电路组装与调试提供坚实基础；配备 1 台 180W Y/△三相鼠笼异步电动机，满足电机拖动与控制实训需求；全室配备 1 台灭火器，强化实训安全保障。

（三）实训桌

实训桌采用铝木结构，桌面为防火、防水、耐磨高密度板，不仅造型美观大方，更具备坚固耐用的特性，能够经受频繁操作与长期使用的考验，为学员提供舒适的实训操作平台，同时延长设备的使用寿命，降低维护成本。

四、实验项目分类

中级维修电工实训考核装置涵盖了丰富多样的实验项目，全面覆盖电工、电子、PLC 控制等多个领域，满足不同层次的实训教学需求。

（一）电拖部分

包括三相电机直接启动控制、点动控制、自锁运行控制，带电流表的点动与连续运行控制，带电能表的两地控制，单向运行反接制动控制，时间继电器控制电动机 Y/△降压起动控制，以及工作台自动往返行程开关控制等实验项目。通过这些实验，学员可深入掌握三相电机的各种运行控制方式，为实际工作中的电机控制应用奠定坚实基础。

（二）PLC 综合实训

从 PLC 认识实训入手，涵盖软硬件结构、系统组成、基本指令练习、接线与编程下载等内容，逐步深入到 PLC 仿真实训，以及 PLC 控制台对三相异步电动机的正反转控制、Y/△启动控制、降压启动控制、能耗制动控制和自锁运行控制等项目。这一系列实训有助于学员全面系统地掌握 PLC 的工作原理、编程方法和实际控制应用，培养其运用 PLC 解决实际生产问题的能力。

（三）室内照明配电

涉及插座和一个开关控制一盏灯、日光灯线路的接线、声控开关控制白炽灯电路的接法、单相电度表直接接线电路、配电板的安装以及两地控制一盏灯的接法等实验项目。这些项目紧密贴合实际生活中的照明电路设计与施工需求，学员通过实践操作，能够熟练掌握室内照明配电系统的安装、布线与调试技能，具备独立完成相关工程任务的能力。

（四）电子技术综合训练

包括单相桥式整流电路、串联可调稳压电源电路、晶闸管测试电路、晶闸管可控整流、电子门铃电路、电子报警器电路、光控路灯自动开关电路以及电子催眠器电路等实验项目。这些项目注重电子电路的组装、调试与应用，学员在实践中学习电子电路的设计原理和工作特性，培养电子电路故障排查与修复能力，为其今后从事电子技术相关工作提供有力支持。

（五）安全急救演示与消防技能

装置还配备了安全急救演示和消防技能的认识与掌握（教师演示）项目。安全急救演示部分通过模拟常见的触电事故场景，向学员展示正确的急救措施和操作流程，提高学员在突发情况下的应急处理能力和自救互救意识。消防技能的认识与掌握项目由教师进行现场演示，帮助学员了解消防器材的正确使用方法和初期火灾的扑救技巧，增强学员的消防安全意识和火灾应对能力，确保在实际工作和生活中能够有效预防和应对火灾事故。
