高级维修电工实训考核装置

高级维修电工实训考核装置

在职业教育领域，一款高效的实训考核装置至关重要。本文聚焦的高级维修电工实训考核装置，凭借其卓越性能，完美契合中高级电工职业培训需求。

装置亮点概览

该装置采用国际通用的模块化设计，依据不同实训目标，灵活配置多样化模块。其内容广泛覆盖电工仪表、接线工艺、电子电路、照明配电、电力拖动等基础领域，更延伸至单片机、PLC 综合训练、变频调速等高端技术板块，还兼顾实用性强的触电急救与安全消防模块。如此全面的实训内容，精准对标中、高级电工国家职业标准，在各职业院校、培训机构的教学培训、考核鉴定场景中表现出色。

技术规格详情

1. 输入电压 ：三相四线制 380V±10% 50Hz，稳定可靠的电力输入，保障实训过程顺畅。

2. 工作环境 ：适应 - 5～＋40℃的温度区间，不受常规环境温度波动影响，使用范围广。

3. 装置容量 ：低于 1KVA，能耗低，运行成本可控。

4. 安全防护 ：配备灵敏的漏电保护，动作电流不超过 30mA，加上过流与熔断器保护，全方位守护实训安全。

5. 外形尺寸 ：1600mm×700mm×1450mm，科学的设计尺寸，节省空间且布局合理，方便操作与管理。

核心配置与功能剖析

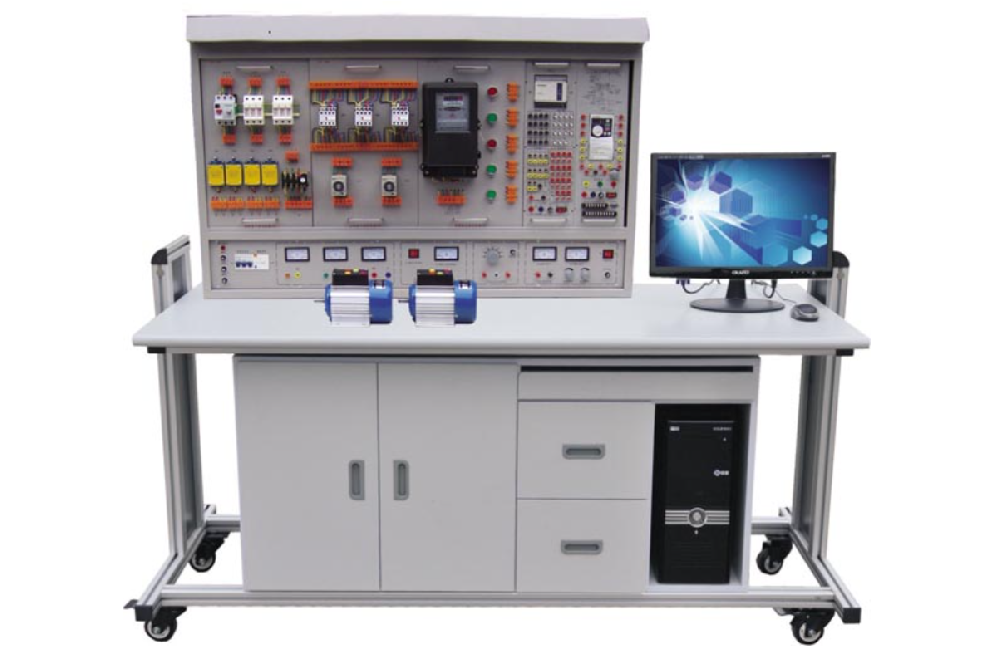

高级维修电工实训考核装置由实训屏、挂箱、器材、实训桌等关键部分构成，各部分功能独特且协同高效。

实训屏

采用坚固的铁质双层亚光密纹喷塑结构，搭配铝合金面板，为实训挂箱提供稳定的交流与直流电源。其功能丰富：外部电源输入有指示灯警示；推上三相漏电开关，三相电源经电压表精准指示后，为挂箱等设备供电；低压交流电源多档位输出，适配不同实训需求；配备～220V 插座，满足外部设备接入；直流稳压稳流电源具备自动换档、限流保护，保障实训精准与安全；固定低压直流电源与恒流源，为复杂电路实训提供稳定电力。

实训挂箱及器材

• 维修电工挂箱系列 ：从 HY - 61 至 HY - 65，涵盖从基础到进阶的维修电工实训项目，助力学员逐级提升技能。

• PLC 可编程控制器组件 ：三菱 FX1N - 24mR - 001 型主机搭配 SC - 09 编程电缆，实现 PLC 编程、接线、运行模拟等全方位实训，还配备工控组态软件与仿真软件，提升教学的直观性与趣味性，强化学员对 PLC 系统的掌握。

• 变频器与单片机挂箱 ：三菱 FR - S520 变频器配置 RS485 通讯接口及 BOP 操作面板，开展变频调速实训；单片机挂箱兼容多种 CPU 单片机，配合丰富的软硬件资源，激发学员在嵌入式开发领域的创新潜力。

• 基础电子器材与实验板块 ：九孔万能实中板、各类基础电子元器件，为电子电路组装与调试提供坚实基础；电机导轨与光码盘测速系统，满足电机拖动与测速实训需求；多规格三相鼠笼异步电动机，适配不同难度的电机控制实训；安全配备灭火器，强化实训安全保障。

实训桌

铝木结构的实训桌，桌面采用防火、防水、耐磨高密度板，既美观又实用，为学员提供舒适的实训操作平台，延长设备使用寿命。

丰富实验项目分类

1. 电拖实验 ：从简单的三相电机直接启动、点动控制，到复杂的自锁运行、多地控制、制动控制等，覆盖电机控制的核心技能点，通过实践让学员熟练掌握电机的各种运行控制方式。

2. PLC 综合实训 ：包含 PLC 基础认知、仿真操作，以及对三相异步电动机的多种控制实训，如正反转、Y/△启动、降压启动、能耗制动、自锁运行等，全面提升学员运用 PLC 进行自动化控制的能力。

3. 变频器电机拖动与控制 ：涉及变频器的参数设置、报警处理、多段速控制、外部端子操作、正反转运动控制等，使学员深入理解变频调速技术的原理与应用，掌握变频器在电机调速中的关键作用。

4. PLC 与变频器协同控制 ：基于 PLC 通信方式，开展多段速选择、开环闭环调速等实训，培养学员将 PLC 与变频器有机结合，实现复杂电机拖动控制系统的搭建与调试能力。

5. 单片机技能实训 ：针对 MCS - 51、8088/8086、MCS - 96 等系列单片机，分别从软件编程与硬件操作两个维度，设置丰富实验项目，涵盖基本程序编写、数据转换、显示控制、接口扩展、电机驱动等实用技术，为学员日后从事嵌入式系统开发筑牢根基。

6. 室内照明配电 ：模拟实际生活场景，开展插座开关控灯、日光灯接线、声控开关应用、电度表接线、配电板安装、两地控灯等实训，让学员掌握室内照明电路的设计与施工技能。

7. 电子技术综合训练 ：聚焦电子电路的组装与调试，如单相桥式整流、串联稳压电源、晶闸管电路、电子门铃、报警器、光控灯等，锻炼学员的电子电路实践能力，培养其解决实际电子问题的思维。

8. 安全急救与消防演示 ：融入安全急救知识与消防技能演示，提升学员的安全意识与应急处理能力，使其在面对突发状况时能冷静应对，保障人身与设备安全。
