高级电工电拖实训考核装置（PLC控制）

高级电工电拖实训考核装置（PLC控制）

一、产品特色

高级电工、电拖实训考核装置依据劳动社会保障部 “工人技术等级标准” 和 “职业技能鉴定规范” 设计，专为初级电工培训考核打造，是集培训学习、理论验证、实际操作与考核鉴定于一体的多功能柜式设备。该设备以标准电气控制柜为核心，巧妙利用柜体双面空间布局电器及配套实验器材，能够全面覆盖初级电工考核鉴定中的电力拖动控制和照明电路实操项目。

该装置秉持理论联系实际原则，深度聚焦技能训练，强调针对性、实用性与科学性。经全国多地职业技能训练中心、职校、技校使用反馈，柜体设计合理，实操便捷，占地面积小。为延长电器使用寿命，各电器接点均连接至接线端子，学生在端子上接线，连接电机、电器完成控制实验，有效减少材料损耗，设备适用于劳动职业技能鉴定部门以及各大中专、技校、职校初级电工、电拖专业教学与实训考核。

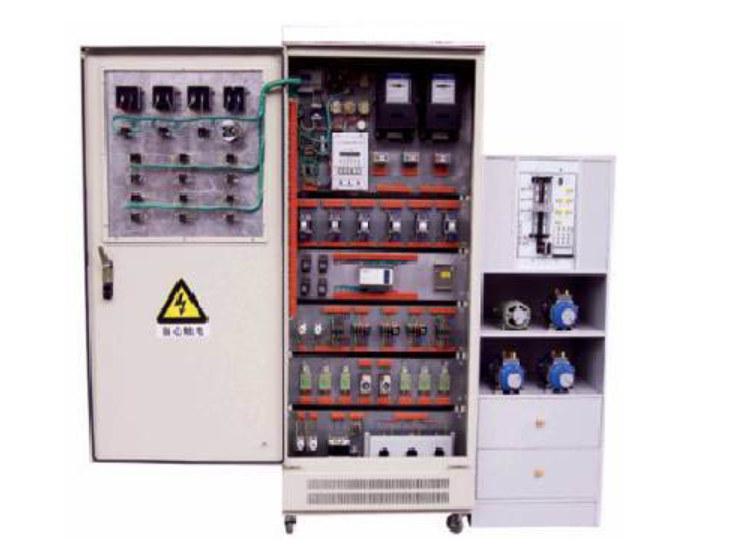

二、结构与电器配置

遵循标准电气控制柜设计制造规格，充分运用双面空间。柜内配备单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等照明电路必备元件，以及漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表、电度表等低压电器，满足电气控制需求，各电器接点连接接线端子，再与被控制电气相连。

三、技术参数

输入电源：AC380V±5% 电压，5A 电流；外形尺寸：700×500×1700cm；设备重量：230Kg。

四、实验操作项目

1. 触摸开关、人体感应开关、声控开关控制白炽灯及楼梯白炽灯电路。

2. 日光灯、单相电度表（直接与间接安装）电路。

3. 单相、三相四线电动机多种控制电路。

4. 电流互感器与电流表、电压表配合接线电路。

5. 异步电动机点动、自锁、正反转等多种控制电路。

6. 星、三角控制及串电阻降压起动控制电路。

7. 制动控制电路。

8. 双速电动机切换运行控制电路。

9. 手动、自动顺序起动控制电路。

10. 车床、电动葫芦、滚齿机等设备控制电路。

11. PLC 控制电动机启停、启动方式转换、正反转、顺序启动、往返运动及 Y/△转换时间调节。

12. 四层电梯控制系统，还有自由设计项目。

装置配备 2 台 180W 三相异步电动机、一台 180W 双速三相异步电动机、一台 180W 直流电动机、一台四层电梯仿真模型，为实验操作提供有力支持，助力学生深入掌握高级电工电拖实训技能，特别是 PLC 控制技术，有效提升电气专业实践能力，满足职业院校及培训机构的教学与考核需求。
