中级电工电拖实训考核装置

中级电工电拖实训考核装置

一、产品特色

中级电工、电拖实训考核装置依据劳动社会保障部 “工人技术等级标准” 和 “职业技能鉴定规范” 打造，专为初级电工培训考核设计，是集培训学习、理论验证、实际操作与考核鉴定于一体的综合性柜式设备。该设备以标准电气控制柜为核心，巧妙利用柜体双面空间布局电器及配套实验器材，能够全面覆盖初级电工考核鉴定中的电力拖动控制和照明电路实操项目。

该装置秉持理论联系实际原则，深度聚焦技能训练，强调针对性、实用性与科学性。经全国多地职业技能训练中心、职校、技校使用反馈，柜体设计合理，实操便捷，占地面积小。为延长电器使用寿命，各电器接点均连接至接线端子，学生在端子上接线，连接电机、电器完成控制实验，有效减少材料损耗。适用于劳动职业技能鉴定部门以及各大中专、技校、职校初级电工、电拖专业教学与实训考核。

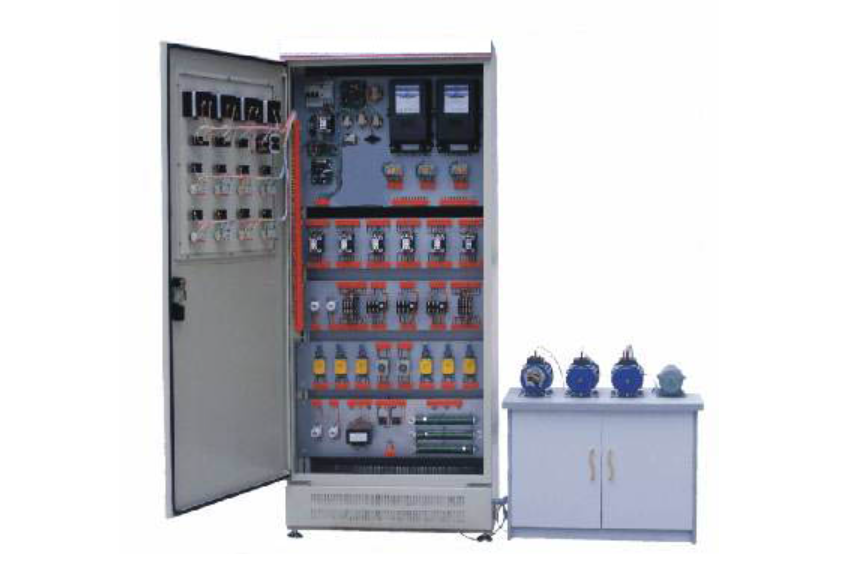

二、结构与电器配置

遵循标准电气控制柜设计制造规格，充分运用双面空间。柜内配备单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等照明电路必备元件，以及漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表、电度表等低压电器，满足电气控制需求。各电器接点连接接线端子，再与被控制电气相连。

三、主要技术参数

输入电源：AC380V±5% 电压，5A 电流；外形尺寸：700×500×1700cm；设备重量：230Kg。

四、实验操作项目

1. 照明电路控制 ：涵盖触摸开关、人体感应开关、声控开关控制白炽灯及楼梯白炽灯电路，以及日光灯控制电路。

2. 电度表安装与应用 ：包括单相电度表直接与间接安装电路，三相四线有功、无功电度表直接与间接安装电路，以及一台电流互感器用于单相回路的接线电路等多种电度表相关电路。

3. 电动机控制 ：单相电动机控制电路，并励直流电动机多种调速与控制电路，异步电动机点动、自锁、正反转等多种控制电路，双速电动机切换运行控制电路，星、三角控制及串电阻降压起动控制电路等。

4. 其他控制电路 ：手动、自动顺序起动控制电路，C620-1 型车床控制电路，电动葫芦电气控制电路，Y3150 型滚齿机控制电路等。

五、装置优势

1. 多功能一体化 ：集培训、理论验证、实际操作与考核鉴定功能于一身，为电气技能教学与评估提供全方位解决方案。

2. 空间利用高效 ：采用标准电气控制柜双面空间布局，巧妙容纳各类电器及实验器材，减少占地面积，提升空间利用率。

3. 使用寿命延长 ：电器接点与接线端子相连，学生在端子上接线完成实验，有效保护电器，降低损耗，延长设备使用寿命。

4. 实践性强 ：丰富的实验操作项目，贴合实际工作场景，帮助学生深入掌握中级电工电拖实训技能，提升动手能力与解决问题的能力。

5. 适用范围广 ：适用于各类劳动职业技能鉴定部门及职业院校的初级电工、电拖专业教学与实训考核，满足不同层次的技能培育需求。
