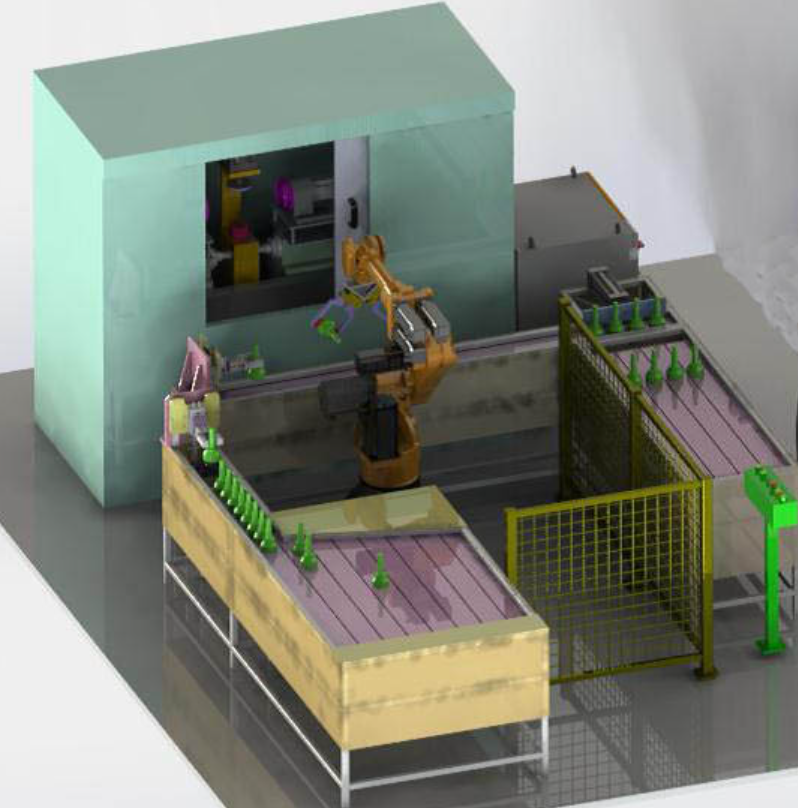

加工中心上下料机器人工作站实训装置

加工中心上下料机器人工作站实训装置

一、设备概述

加工中心上下料机器人工作站实训装置以工业机器人与数控加工中心为核心，将机械、气动、运动控制等多种先进技术有机整合，采用模块化结构设计，实现了数控机床上下料环节的自动化操作，可精准完成工件的自动装卸任务。

该装置主要适用于大批量、重复性强的生产场景，尤其在工件重量较大以及工作环境存在高温、粉尘等恶劣条件时，优势尤为显著。其具备定位精确、生产质量稳定、减少机床及刀具损耗、工作节拍可调、运行平稳可靠、维修方便等诸多特点，能够有效提升生产效率和质量，降低人工成本和劳动强度，为企业创造更大的经济效益。

为了满足实训教学的需求，加工中心上下料机器人工作站实训装置进行了专门的设计优化。它不仅可以完成各类机器人单项训练，还能够支持综合性项目训练，为学生和培训人员提供了全面、系统的实践平台。通过操作该装置，学员可以进行六轴机器人示教、定位、工件自动抓取、上料、下料、装卡、工件移位翻转、工件转序加工等多种实训项目，从而熟练掌握工业机器人的操作技能和应用技术，提高其在工业自动化领域的就业竞争力。

二、设备结构与组成

加工中心上下料机器人工作站实训装置主要由以下几部分组成：

1. 工业机器人本体 ：作为整个工作站的核心执行机构，工业机器人本体具备六轴运动能力，能够灵活地模拟人类手臂的动作，实现对工件的精准抓取、搬运和装卸等操作。其具有高负载能力、高精度重复定位精度和良好的稳定性，能够适应不同形状和重量的工件，满足各种复杂的生产任务需求。

2. 工业机器人控制器 ：相当于机器人的 “大脑”，负责控制机器人的运动轨迹、速度、加速度等参数，实现对机器人本体的精确控制。控制器内置先进的运动控制算法和编程软件，支持多种编程语言和操作模式，为用户提供更加便捷、高效的控制体验。

3. 工业机器人示教器 ：是操作人员与机器人进行交互的重要工具，通过示教器，操作人员可以直观地对机器人进行手动操作、程序编写、参数设置和状态监控等。示教器采用人性化的界面设计，操作简单易懂，即使是没有丰富编程经验的人员也能快速上手，实现对机器人的示教和控制。

4. 工业机器人底座 ：为机器人本体提供稳定的支撑和固定基础，确保机器人在运行过程中的稳定性和安全性。底座通常采用高强度材料制造，具有良好的抗震性能和承载能力，能够承受机器人的重量和工作时产生的各种力矩。

5. 电气控制柜 ：集成了一系列电气控制元件和线路，为整个工作站提供电力供应和控制信号传输。控制柜内包含 PLC、继电器、接触器、伺服驱动器等关键电气设备，负责实现对工业机器人、数控加工中心以及其他辅助设备的集中控制和协调运行，保障整个工作站的正常工作。

6. 立式加工中心 ：作为工件加工的主要设备，立式加工中心具备高精度、高效率的加工能力，能够完成对各类金属材料的铣削、钻削、镗削等加工工序。它与工业机器人紧密配合，实现工件的自动上下料和加工过程的自动化，大大提高生产效率和加工质量。

三、技术性能

1. 输入电源 ：三相五线～380V±10% 50Hz，确保设备在常规工业供电环境下稳定运行。

2. 工作环境 ：适应温度范围为 - 10℃～+40℃，相对湿度≤85%（25℃），海拔高度＜4000m，能够在一般的工业车间和实训室内正常使用。

3. 装置容量 ：＜20kVA，满足加工中心上下料机器人工作站实训装置的正常运行需求，同时不会对供电系统造成过大的负担。

4. 实训平台尺寸 ：4000mm×3500mm×1500mm，提供宽敞的操作空间和合理的布局，便于学员进行实训操作和设备维护。

5. 安全保护 ：设备配备完善的漏电保护装置，其安全性能符合国家标准，能够有效保障操作人员的人身安全和设备的安全运行，为实训教学提供可靠的安全保障。
