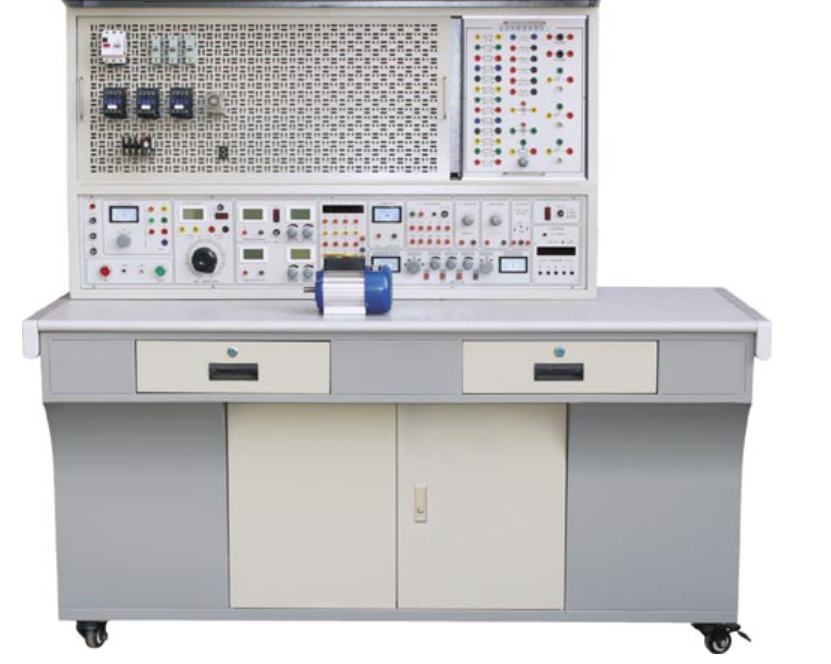

初级电工技术实训考核装置
一、设备概述
初级电工技术实训考核装置是我公司依据教育部 “振兴 21 世纪职业教育课程改革和教材建设规划” 要求，结合职业教育教学与实训实际精心研发而成。它具备合理的结构设计，实训元器件采用便捷的挂箱式安装方式，方便根据不同教学需求增加或拓展实训项目，为高职、高专、中专、职校等院校新建或扩建实训室提供了理想选择，助力学校快速开设各类电工实训课程。
二、技术性能
输入电源：三相四线（或三相五线）～380V±5% 50Hz。
温度适应范围：- 10℃～+40℃，相对湿度小于 85%（25℃）。
装置容量：小于 1.5KVA。
重量：120Kg。
外形尺寸：1400mm×700mm×1500mm。
三、实训装置基本配置及功能
（一）实训屏
实训屏采用铁质双层亚光密纹喷塑结构，搭配铝质面板，为实训挂箱提供各类电源、信号发生器、测试仪表及实训器件等，具体功能如下：
控制及交流电源部分
提供三相固定 380V 交流电源，由组合开关独立控制输出，相间、线间短路或过载时，单片机全程自动监控并自动保护。电流型电压型漏电开关开启后，可通过启动和停止按钮控制实训台工作电源，具备告警和复位功能。
配备单相 0～250V/2A 连续可调交流电源一路（含 0.5KVA 单相调压器），经整流后可得 0-240V 连续可调直流电源，有表指示输出电压值。
提供 2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V 低压交流电源，电流 1.5A。
设有～220V 插座 2 只，用于外部仪器工作电源。
配备实训用 250V/30W 日光灯管及支架一套。
直流电源部分
双路恒流稳压电源，输出电压 0-30V，内置继电器自动换档，多圈电位器连续调节，输出电流 1.5A，具有预设式限流保护功能，输出有 0.5 级数字电流表、电压表指示，电压稳定度 10-2，负载稳定度 10-2，纹波电压 5mv。
低压直流稳压电源：+5V，电流 0.5A，有表指示。
函数信号发生器
输出波形：正弦波、矩形波、三角波。
频率范围：5Hz-550KHz，分五个频段。
频率指示：Hz 表直接读出。
电压输出范围：正弦波 5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，三级衰减（0db，20db，40db），可连续细调；矩形波 5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调；三角波 5Hz-250KHz＞1V。
脉冲信号部分
连续计数脉冲：输出频率 0.5-300KHz。
单次脉冲：每次输出一对正负脉冲。
仪表部分
真有效值交流数字电压表：量程 0-500V，0.5 级，三位半数显。
真有效值交流数字电流表：量程 0-2000mA，0.5 级，三位半数显。
直流数显电压表：量程 0-300V，0.5 级，三位半数显。
直流数显电流表：量程 0-2000mA，0.5 级，三位半数显。
单相智能型功率、功率因数表：采用微电脑、高速高精度 A/D 转换芯片和全数显电路，测量精度 0.5 级，电压、电流量程分别为 450V、5A，可测负载有功功率、功率因数及性质，还能存储、记录 15 组测试数据并逐组查询。
指针式直流微安表：量程 100uA，精度 1.5 级。
实验管理器
平时作时钟用，可设定实训时间、定时报警、切断电源，还能自动记录漏电告警总次数，为学生实训技能考核提供统一标准。
（二）实训挂箱及配件
DGJ - 01 直流电路基本原理挂箱（一）。
DGJ - 02 直流电路基本原理挂箱（二）。
DGJ - 03 交流与磁电路电路基本原理挂箱（三）。
DGJ - 04 交流三相负载挂箱（四）。
DGJ - 05 基本定律定理挂箱（五）。
网孔板及电气控制元器件：网孔板 1 块，三相闸刀 1 把，交流接触器 4 只，时间继电器 1 只，热继电器 1 只，铁壳按钮 2 只，接线端子排 20 孔。
三相鼠笼交流电机 1 台（380V Y/△ 180W）。
连接线一套。
尖嘴钳、螺丝刀、剥线钳等工具一套。
（三）实训桌
实训桌为铁质双层亚光密纹喷塑，桌面是防火、防水、耐磨高密度板，结构坚固且造型美观。
四、实训项目
（一）直流电路基本原理
电工仪表的使用与测量误差计算。
减少仪表测量误差的方法。
伏安法测电阻。
电源外特性测定。
电阻串并混联。
电流表工作原理。
电压表工作原理。
欧姆表工作原理。
欧姆定律应用。
互易定理验证。
戴维南定理验证。
诺顿定理验证。
惠斯通电桥实验。
负载获最大功率条件探究。
电阻与温度关系实验：用伏安法测灯丝在不同电压下的阻值。
基尔霍夫第一定律验证。
基尔霍夫第二定律验证。
电路中电位测量。
叠加定律验证。
楼梯开关两地控制。
电压控制电流源实验。
电压控制电压源实验。
（二）交流与磁路基本原理
串并联电路实验。
电容器串并混联电路实验。
电容在交直流中的作用实验。
单相交流电路实验。
日光灯电路连接实验。
提高功率因数方法实验。
交流电路参数测量。
正弦交流电路中 RLC 元件特性实验。
电焊变压器原理实验。
变压器空载实验。
变压器有载实验。
交流互感器原理实验。
电压互感器原理实验。
磁耦合线圈反接实验。
磁耦合线圈顺接实验。
三相负载星形联接实验。
三相负载三角形联接实验。
星形和三角形电路等效互换实验。
星形和三角形互换实验。
谐振电路实验。
RC 选频网络实验。
一阶 RC 电路过渡过程实验。
一阶 RL 电路过渡过程实验。
二阶电路响应实验。
RL 串联电路实验。
RC 串联电路实验。
RCL 并联电路实验。
电感在交直流中的作用实验。
通电断电自感现象实验。
（三）电气控制
三相鼠笼式异步电动机使用。
三相异步电动机直接启动控制。
三相异步电动机点动控制。
三相异步电动机自锁控制。
接触器联锁正反转控制。
接触器和按钮双重联锁正反转控制。
