物料分拣实训装置

物料分拣实训装置

一、概述

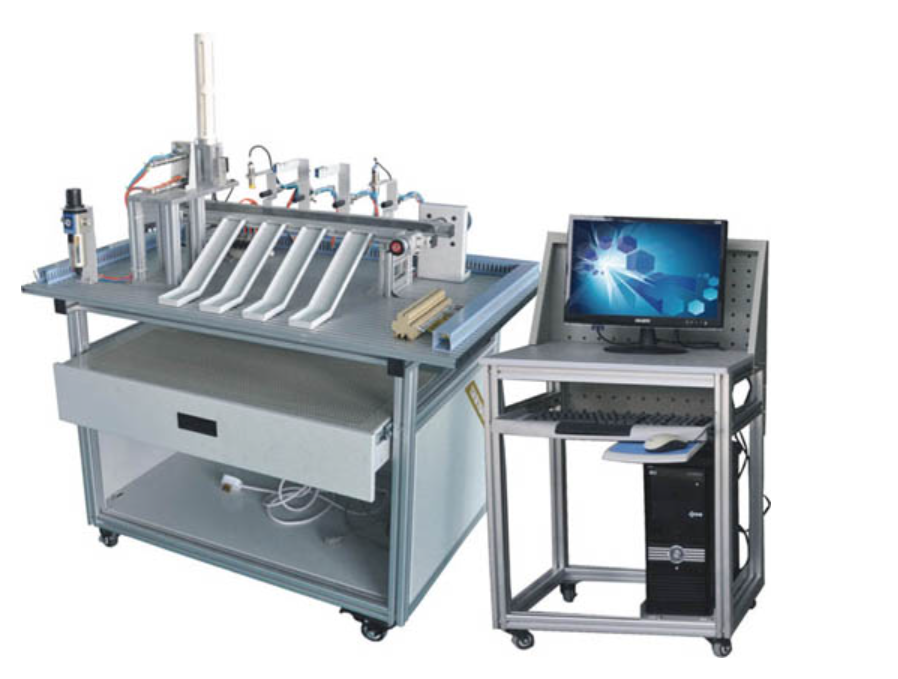

物料分拣实训装置是一种高度集成的教学仪器，其机械结构巧妙融合了传送带、气缸等高效机械部件；在电气构成上，囊括了传感器、开关电源、电磁阀等先进电子元件。该装置搭载任意系列可编程控制器（PLC），成功将 PLC 技术、精准位置控制技术以及实用气动技术有机结合，形成一套功能完备的教学系统。专为大、中专院校打造，全面满足学生的 PLC 实训、毕业设计、课程设计以及实习实训等多方面需求，是助力学生掌握自动化控制技术的得力教学工具。

二、技术参数

• 电源 ：单相 AC220V 50Hz；

• 温度范围 ：0℃～40℃；

• 环境湿度 ：≤90%（40℃）；

• 外形尺寸 ：15008001200mm；

• 整机容量 ：≤1kVA；

• 安全保护措施 ：配备完善的接地保护与漏电保护功能，严格遵循国家相关安全标准。同时，采用高绝缘安全型插座及带绝缘护套的高强度安全型实验导线，全方位保障使用者的安全。

三、实训项目

1. 传送带控制 ：学生可深入了解传送带的工作原理，学习传送带的启动、停止以及速度调节等控制方法，掌握传送带在物料分拣过程中的核心作用与控制技巧。

2. 物料分拣控制 ：通过装置配备的各类传感器，实现对不同颜色、不同材质物料的精准识别与分拣控制。训练学生运用传感器技术结合 PLC 编程，设计出高效的物料分拣控制程序，提高分拣准确率与效率。

3. 气动控制技术应用 ：深入学习气缸等气动元件的工作原理与控制方法，包括气动系统的安装、调试以及维护保养。掌握如何利用气动技术实现物料的抓取、搬运与释放等操作，体会气动技术在自动化生产中的独特优势。

4. 传感器技术应用 ：熟悉各种传感器的性能特点与工作原理，如光电传感器、电感传感器、磁性传感器等。学习传感器的选型、安装与调试，以及如何将传感器获取的信号准确地传输给 PLC，并通过编程实现对物料各种特征的精准检测与控制。

5. 机械传动实训 ：了解机械传动的基本原理与常见形式，如带传动、链传动、齿轮传动等。学习机械传动装置的设计、安装与调试，掌握如何根据实际需求选择合适的传动方式，确保物料分拣装置的稳定运行与精确控制。

6. 触摸屏应用实训 ：学习触摸屏的基本操作与编程，实现触摸屏与 PLC 的高效通信。掌握如何通过触摸屏进行控制参数的设置、运行状态的监控以及故障诊断等操作，提升人机交互能力与自动化控制系统的操作水平。
