概述

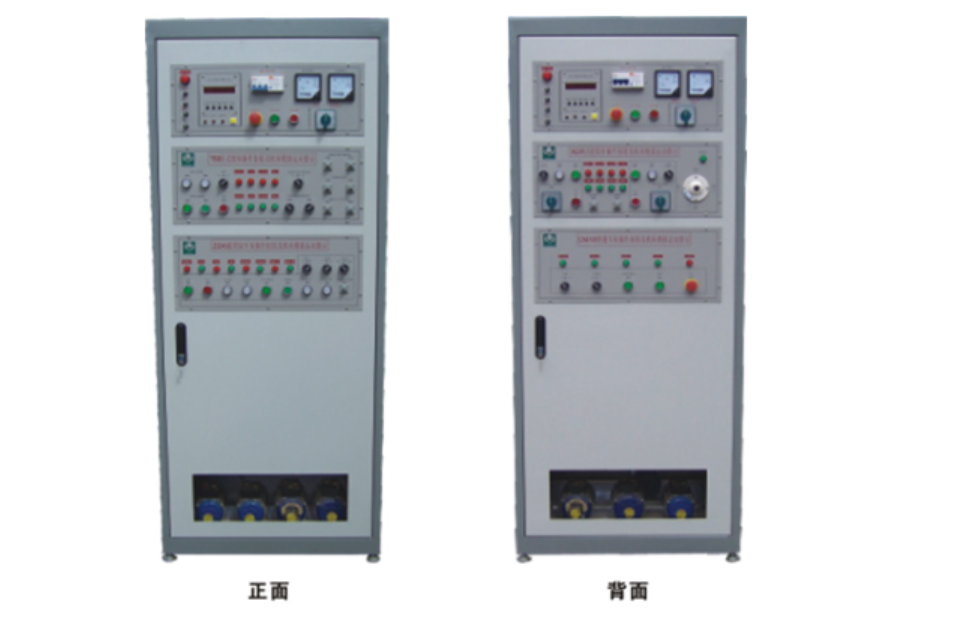

机床电气技能实训考核鉴定装置（柜式双面、四合一、四种机床）专为职业院校电气类专业、社会电工考核以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而精心研发。该装置选用实际工业应用电器，兼具可靠性高与寿命长的优势，外形美观且操作便捷，直观性强，能够满足相关课程的课堂演示、实训、实习需求，同时也适合作为机床电气控制线路维修技能的培训平台，为学员提供真实的机床电气故障排除技能训练，有效提升学生的机床设备维修技能。

特点

1. 本装置以标准配电柜为主体柜，巧妙利用柜体双面空间，将四种常用典型机床线路集成于一体，这四种机床分别为万能铣床、卧室镗床、摇臂钻床、普通车床，控制柜结构设计合理紧凑，一台装置即可完成四种机床的实训考核项目，经济效益显著。

2. 直观性强，学员通过实际操作能够熟悉机床的电气控制线路的原理和特点，有助于加深对电气控制系统的理解。

3. 配备特殊设计的控制线路和电机，能够模拟各种实际机床的电气线路，满足机床的电气故障分析及排除的训练要求，为学员提供丰富的实践场景。

4. 通过一只转换开关即可便捷地实现两种机床电路的切换，操作方便快捷。

5. 可人为设置故障点，仅需通过开关切换即可完成故障设置，方便进行故障排除训练。

6. 配电柜设有电压型漏电保护器和电流型漏电保护器，充分保障操作者的安全。此外，还配备定时器兼报警记录仪（服务管理器），为学员的考核提供统一标准。

技术参数

1. 输入电压：三相四线～380V±10%50Hz。

2. 工作环境：环境温度范围为 - 5℃～+40℃，相对湿度＜85%（25℃）。

3. 装置容量：＜1.5KVA。

4. 外形尺寸：800mm×600mm×1500mm。

5. 设备重量：200kg。

组成部分

1. 控制柜门 ：控制柜门面上装配有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关以及启动、停止、急停按钮。还设有四种机床的操作按钮和动作指示，以及机床电路的切换开关。通过电压指示切换开关，可以在电压表上分别指示电网的 UUV、UVW、UWU 线电压值；交流电流表用于监视负载大小。定时器兼报警记录仪（服务管理器）平时作为时钟使用，具备设定实训时间、定时报警、切断电源等功能，还可自动记录操作错误造成的漏电告警次数，为学生实训技能考核提供统一标准。

2. 控制柜主体 ：控制柜主体部分包括四个机床电气控制线路、相应的故障设置盒及演示电机组成。为学员提供真实的机床电气控制环境，满足多种实训需求。

完成的实训项目

1. 认识低压电气的结构。

2. 普通车床电气控制培训。

3. 普通车床电气线路排故考核。

4. 万能铣床电气控制培训。

5. 万能铣床电气线路排故考核。

6. 卧室镗床电气控制培训。

7. 卧室镗床电气线路排故考核。

8. 摇臂钻床电气控制培训。

9. 摇臂钻床电气线路排故考核。

10. 操作机床，掌握常用机床的操作方法。
