概述

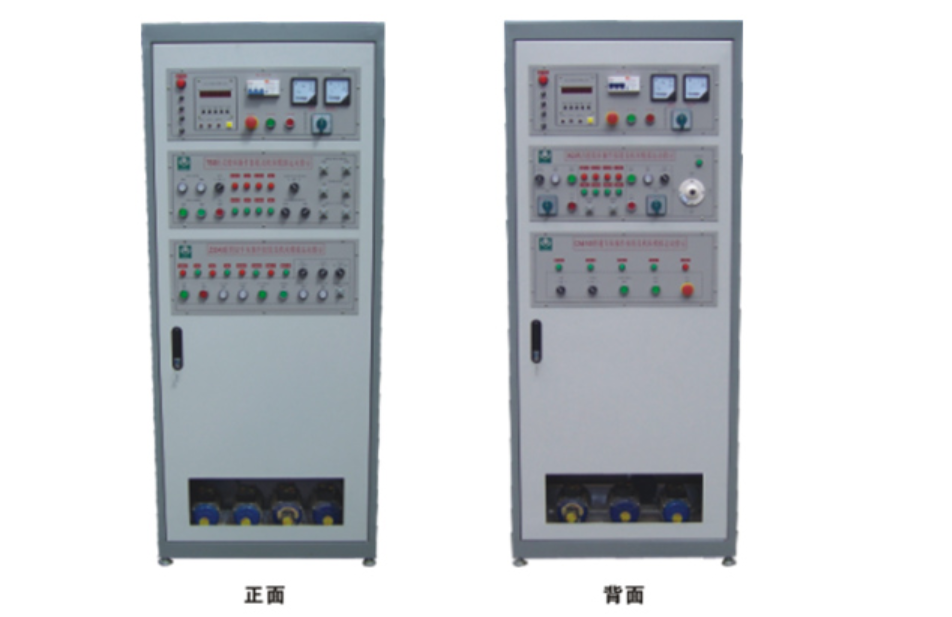

机床电气技能实训考核鉴定装置（柜式双面、四合一、二种机床）专为职业院校电气类专业、社会电工考核以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而精心研发。该装置采用实际工业应用电器，具备可靠性高、寿命长等优势，外形美观且操作便捷，直观性强。它不仅能用于相关课程的课堂演示、实训、实习，还能作为机床电气控制线路维修技能的培训平台，提供真实的机床电气故障排除技能训练，有效提升学生的机床设备维修技能。

特点

1. 该装置以标准配电柜为主体柜，巧妙利用柜体双面空间，每一面分别装配一台铣床和一台车床，将四种机床电气线路合为一体，实现占地面积小、外形美观、经济效益高等特点。

2. 直观性强，学员通过实际操作可熟悉机床的电气控制线路的原理和特点，加深对电气控制系统的理解。

3. 配备特殊设计的控制线路和电机，能够模拟各种实际机床的电气线路，满足机床的电气故障分析及排除的训练要求，为学员提供丰富的实践场景。

4. 通过一只转换开关即可便捷地实现两种机床电路的切换，操作方便快捷。

5. 可人为设置故障点，仅需通过开关切换即可完成故障设置，方便进行故障排除训练。

6. 配电柜设有电压型漏电保护器和电流型漏电保护器，充分保障操作者的安全。此外，还配备定时器兼报警记录仪（服务管理器），为学员的考核提供统一标准。

技术参数

1. 输入电压：三相四线～380V±10% 50Hz。

2. 工作环境：环境温度范围为 - 5℃～+40℃，相对湿度＜85%（25℃）。

3. 装置容量：＜1.5KVA。

4. 外形尺寸：800mm×600mm×1500mm。

5. 设备重量：200kg。

组成部分

1. 控制柜门：

• 在控制柜门面上，装配有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关；启动、停止、急停按钮。万能铣床和普通车床的操作按钮和动作指示以及两种机床电路的切换开关。

• 通过电压指示切换开关，可以在电压表上分别指示电网的 UUV、UVW、UWU 线电压值；交流电流表用于监视负载大小。

• 定时器兼报警记录仪（服务管理器）平时作为时钟使用，具备设定实训时间、定时报警、切断电源等功能，还可自动记录操作错误造成的漏电告警次数，为学生实训技能考核提供统一标准。

2. 控制柜主体：

• 第一部分为万能铣床的电气线路部分，该面板上装配有铣床所有的元器件。

• 第二部分为故障设置箱，故障箱盖上印有 2 种机床的电气原理图，故障箱内设有 32 个故障开关，其中 X62 设有 29 个故障点、设有 19 个故障点，故障箱门配有钥匙，便于管理和考核。

• 第三部分为普通车床的电气线路部分，该面板上装配有车床所有的元器件。

• 第四部分为电机面板，共有三台电机，分别模拟实际机床各种运动部分的动作，电机和速度继电器的线头全部用柱子引到面板上，方便测试。

完成的实训项目

1. 认识低压电气的结构。

2. 普通车床电气控制培训。

3. 普通车床电气线路排故考核。

4. 万能铣床电气控制培训。

5. 万能铣床电气线路排故考核。

6. 操作机床，掌握常用机床的操作方法。

机床电气技能实训考核鉴定装置（柜式双面、四合一、二种机床）凭借其丰富的功能、合理的配置和便捷的操作，为电气技能教学和实训提供了全方位的支持。无论是职业院校的电气类专业教学，还是社会电工考核以及维修电工的职业技能鉴定，该装置都能充分发挥其优势，助力学员提升电气技能水平，为未来的职业发展打下坚实基础。
