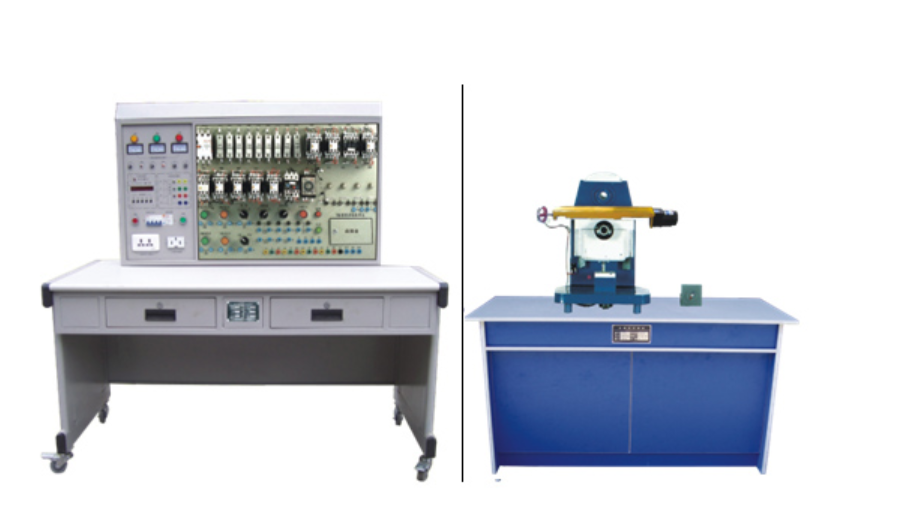

万能铣床电气技能实训考核装置（半实物）概述

万能铣床电气技能实训考核装置（半实物）主要由电源控制部分、机床电气控制部分以及半仿真机床实物部分构成。其中电源控制部分涵盖实训定时、定时报警以及安全用电自动控制等功能；机床电气控制部分将整台机床内部电器装置于正面面板之上，以便实训考核者能够直观地观察机床工作时各电器的动作状况，并且故障点在面板上设有对应的测试点，便于进行测试；而半仿真机床实物部分则能够模拟机床的各种运动。通过利用此装置开展实训，学员能够掌握机床常见故障的现象以及故障产生的大致部位，熟练掌握机床电路工作原理，是维修电工初、中、高级技能鉴定的理想设备。

万能铣床电气技能实训考核装置（半实物）技术性能

• 输入电源为三相四线（380V±10% 50Hz）。

• 工作环境要求温度在-10℃～+40℃之间，相对湿度低于 85%(25℃)。

• 装置容量小于 1KVA。

• 重量为 150kg。

• 外形尺寸为 1800mm×700mm×1250mm。

万能铣床电气技能实训考核装置（半实物）装置构成

• 主控屏 ：三相四线电源输入经漏电保护器接通总开关，再由接触器通过启动、停止按钮进行操作；装有 450V 指针式交流电压表三只，用于指示电源输入的三相电源电压，同时配备三只指示灯，指示实训台与外部电源的通断情况；三相四线电源输出端具备单片机全程监控相间、线间过载或短路自动切断总电源的功能；实验兼报警记录仪（实验管理器）日常可作时钟使用，还具备设定实训考核时间、定时报警以及切断电源等功能。

• 机床电器装载板 ：用于安装机床电器、故障设置盒以及故障测试孔。

• 仿真机床 ：通过电缆与机床电器装载板相连接，能够演示机床的各种动作，该仿真机床的床身采用铸件，专用模具一次成型，滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床，其各部件采用不同颜色，便于学生在培训时理解接受，活动导轨表面采用高频淬火工艺，经久耐用。

• 实训桌 ：桌体采用铁质双层亚光密纹喷塑工艺，桌面则为防火、防水、耐磨的高密度板。

万能铣床电气技能实训考核装置（半实物）实训项目与目的

• 熟悉常用低压电气的结构与原理。

• 通过观察机床模拟运动，了解机床的真实运动状况。

• 掌握机床电器控制原理以及各种保护装置的工作机制。

• 掌握机床常见故障发生部位的现象以及相应的排除方法。

万能铣床电气技能实训考核装置（半实物）故障点设置一览表

此外，万能铣床电气技能实训考核装置（半实物），它在原基础上进行了改造升级，增加万能铣床仿真半实物模型，将机床的电气部分和机械部分有机结合，使教学更加形象生动，其控制屏的故障箱内设有 32 个开关，可通过拨动故障开关设置相应故障点，且半实物模型上所用电机的电压等级与实际机床相同。还有如上海中义有限公司的万能铣床电气技能实训考核装置（半实物）等，这些装置在功能与特点、技术性能、配置以及实训项目与目的等方面与上述装置大同小异，都是旨在为维修电工技能鉴定提供有效的实训设备。
