卧室镗床电气技能实训考核装置（半实物）

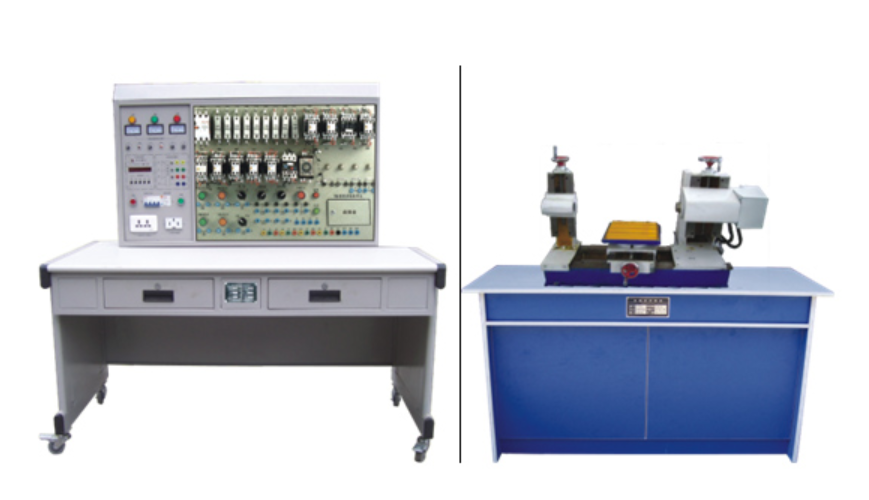

卧室镗床电气技能实训考核装置（半实物）是专为维修电工打造的专业培训设备。它由电源控制部分、机床电气控制部分和半仿真机床实物部分组成。电源控制部分负责实训定时、定时报警及安全用电自动控制等；机床电气控制部分将机床内部电器置于正面面板，便于直观观察电器动作；仿真机床部分能精准模拟机床运动。通过此装置，学员可掌握机床常见故障现象及大概部位，熟练把握机床电路工作原理，是维修电工技能鉴定的理想选择。
一、技术性能
输入电源：三相四线（380V±10% 50Hz）。
工作环境：温度范围 - 10℃～+40℃，相对湿度＜85%（25℃）。
装置容量：＜1KVA。
重量：150kg。
外形尺寸：1800mm×700mm×1250mm。
二、装置构成
（一）主控屏
电源输入与操作：三相四线电源输入，经漏电保护器接通总开关，接触器配合启动、停止按钮实现操作。
电压与状态指示：配备 450V 指针式交流电压表三只，指示三相电源电压，三只指示灯显示实训台与外部电源通断。
电源输出与保护：三相四线电源输出，单片机全程监控相间、线间过载或短路，自动切断总电源保障安全。
实验兼报警记录仪：日常作时钟使用，可设定实训考核时间、定时报警及切断电源。
（二）机床电器装载板
用于安装机床电器、故障设置盒及故障测试孔。
（三）仿真机床
通过电缆与机床电器装载板相连，可精准演示机床的各种动作。
（四）实训桌
桌体采用铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板。
三、实训项目与目的
熟悉常用低压电气的机构与原理。
通过观察机床模拟运动，了解机床真实运动状况。
掌握机床电器控制原理及各种保护装置。
掌握机床常见故障发生部位现象及排除方法。
四、故障点设置一览表
| 故障编号 | 故障现象 | 故障编号 | 故障现象 |
|---|---|---|---|
| 1 | 机床不能启动 | 14 | 主轴电机不能正转 |
| 2 | 主轴正转不能启动 | 15 | 主轴只有点动控制 |
| 3 | 主轴正转不能启动 | 16 | 主轴电机不能正转 |
| 4 | 主轴正转不能启动 | 17 | 主轴电机不能反转 |
| 5 | 主轴正转不能启动 | 18 | 主轴正转工作不正常 |
| 6 | 主轴正转不能启动 | 19 | 主轴低速不能工作 |
| 7 | 主轴正转不能启动 | 20 | 主轴反转工作不正常 |
| 8 | 主轴正转不能启动 | 21 | 主轴高速不工作 |
| 9 | 主轴不能工作 | 22 | 快速电机不能正转 |
| 10 | 主轴无高速 | 23 | 快速电机不能正转 |
| 11 | 主轴停止无制动 | 24 | 快速电机不能反转 |
| 12 | 主轴变速无冲动 | 25 | 快速电机不转 |
| 13 | 变速冲动工作不正常 |
卧室镗床电气技能实训考核装置（半实物）凭借其高度仿真的功能和科学的结构设计，为维修电工提供了优质的实训平台。学员在此装置上进行培训，能够快速提升对机床电气系统的理解和故障排除能力，是维修电工技能提升的有力助手。
