电动葫芦电气技能实训考核装置（半实物）

电动葫芦电气技能实训考核装置（半实物）

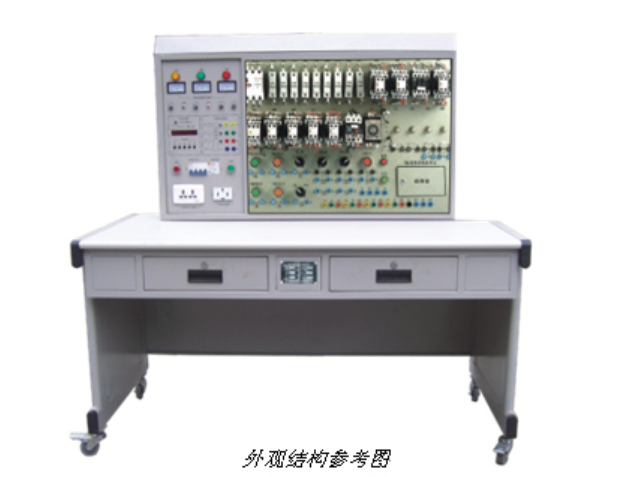

本电动葫芦电气技能实训考核装置（半实物）主要由电源控制部分、机床电气控制部分以及半仿真机床实物部分构成。其中，电源控制部分涵盖了实训定时、定时报警以及安全用电自动控制等诸多实用功能。而机床电气控制部分则巧妙地将整台机床内部的电器元件集成于正面面板之上，如此一来，学员在实训过程中便能够直观地观察到机床工作时各电器元件的动作状况。值得一提的是，故障点在面板上设有相应的测试点，这为实训考核者提供了极大的便利。至于仿真机床部分，则能够精准地模拟机床的各种运动形态。通过借助本电动葫芦电气技能实训考核装置（半实物）开展实训活动，学员可以深入掌握机床常见故障的现象以及故障产生的大概部位，进而熟练地掌握机床电路的工作原理，可谓是维修电工初、中、高级技能鉴定的理想选择。

一、技术性能

1. 输入电源 ：三相四线（380V±10% 50Hz）。

2. 工作环境 ：温度范围为 - 10℃～+40℃，相对湿度＜85%（25℃）。

3. 装置容量 ：＜1KVA。

4. 重 量 ：150kg。

5. 外形尺寸 ：1800mm×700mm×1250mm。

二、装置构成

（一）主控屏

1. 采用三相四线电源输入模式，并通过漏电保护器接通总开关。操作方面，仅需凭借接触器上的启动、停止按钮即可轻松完成相应操作。

2. 配备有 450V 指针式交流电压表三只，能够精准地指示电源输入的三相电源电压情况，并且还设有三只指示灯，用于指示实训台与外部电源的通断状态。

3. 实现了三相四线电源输出功能，并且具备单片机全程监控相间、线间过载或短路状况，一旦发生异常情况，将迅速自动切断总电源，以保障实训过程的安全性。

4. 配备实验兼报警记录仪（实验管理器），在日常状态下可充当时钟使用，具备设定实训考核时间、定时报警以及切断电源等实用功能。

（二）机床电器装载板

主要功能是安装机床电器、故障设置盒以及故障测试孔，为整个装置的电器元件提供稳定的安装基础，同时便于故障的设置与测试。

（三）仿真机床

这台仿真机床通过电缆与机床电器装载板相连接，能够逼真地演示机床的各种动作，让学员仿佛置身于真实的机床操作环境中，从而更好地了解机床的实际工作状态。

（四）实训桌

桌体选用铁质双层亚光密纹喷塑材质，桌面则采用防火、防水、耐磨的高密度板制作而成，为学员提供了稳定、耐用且安全的实训平台。

三、实训项目与目的

1. 帮助学员熟悉常用低压电气的机构与原理，这是掌握电气设备操作与维修的基础。

2. 通过观察仿真机床的模拟运动，使学员能够深入了解机床的真实运动状况，为后续的实际操作积累宝贵经验。

3. 让学员熟练掌握机床电器控制原理以及各种保护装置的运作机制，从而在面对实际工作中的机床时，能够准确地进行操作与维护。

4. 重点培养学员对于机床常见故障发生部位现象的识别能力，并使其掌握有效的排除方法，提升学员在实际工作中应对故障的能力。

四、故障点设置一览表

这款电动葫芦电气技能实训考核装置（半实物）凭借其科学合理的结构设计、丰富实用的功能配置以及高度仿真的实训体验，必将在维修电工的技能培训与考核领域发挥重要作用，为工业领域源源不断地输送高素质的电工专业人才。
