摇臂钻床电气技能实训考核装置（半实物）

摇臂钻床电气技能实训考核装置（半实物）

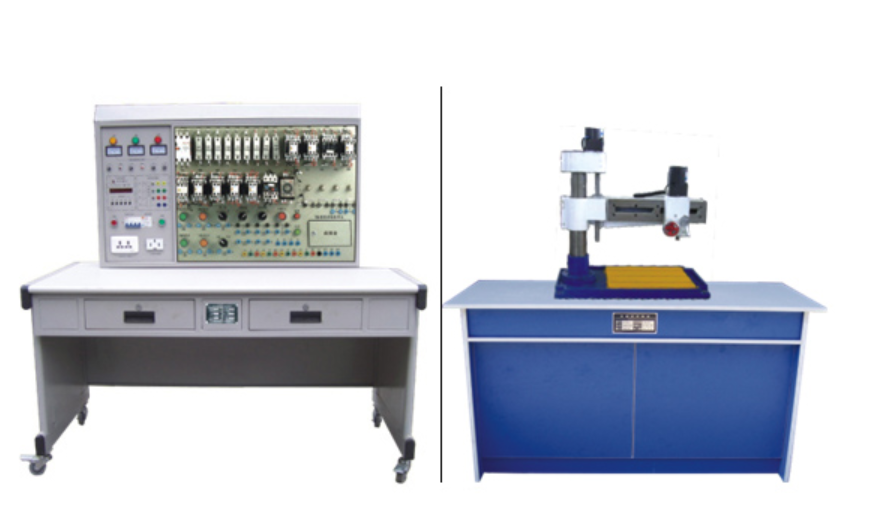

摇臂钻床电气技能实训考核装置（半实物）由电源控制部分、机床电气控制部分以及半仿真机床实物部分组成。电源控制部分具备实训定时、定时报警、安全用电自动控制等功能，为整个装置的安全运行提供保障。机床电气控制部分将机床内部电器装置集中安装在正面面板上，使学员能够直观地观察机床工作时各电器的动作状况，便于学习和研究。面板上还设有故障点的相应测试点，方便实训考核者进行测试。仿真机床部分能够模拟机床各种运动，为学员提供了一个接近真实的实践操作环境，通过在本装置上的实训，学员可以掌握机床常见故障的现象和故障产生的大致部位，熟练掌握机床电路工作原理，是维修电工初、中、高级技能鉴定的理想设备。

一、技术性能

1. 输入电源：三相四线（380V±10% 50Hz），确保装置在不同供电条件下都能稳定运行。

2. 工作环境：温度范围在 - 10℃～+40℃，相对湿度低于 85%（25℃），适应多种实训环境条件。

3. 装置容量：< 1KVA，功率适中，满足教学需求的同时节省能源。

4. 重量：150kg，便于在实训场地内搬运和安装。

5. 外形尺寸：1800mm×700mm×1250mm，占地面积小，空间利用率高。

二、装置构成

1. 主控屏

• 三相四线电源输入，通过漏电保护器接通总开关，再由接触器配合启动、停止按钮进行操作，操作简便安全。

• 设有 450V 指针式交流电压表三只，用于指示电源输入的三相电源电压，同时配备三只指示灯，指示实训台与外部电源的通断情况，方便实时监测电源状态。

• 三相四线电源输出端具备单片机全程监控相间、线间过载或短路自动切断总电源的功能，有效保护设备和人员安全。

• 实验兼报警记录仪（实验管理器）日常可作时钟使用，还具备设定实训考核时间、定时报警以及切断电源等功能，能够精确记录实训过程中的各种情况。

2. 机床电器装载板 ：用于安装机床电器、故障设置盒以及故障测试孔，为机床电器提供了稳定的安装平台。

3. 仿真机床 ：通过电缆与机床电器装载板相连接，能够演示机床的各种动作，该仿真机床的床身采用铸件，专用模具一次成型，滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床，其各部件采用不同颜色，便于学生在培训时理解接受，活动导轨表面采用高频淬火工艺，经久耐用。

4. 实训桌 ：桌体采用铁质双层亚光密纹喷塑工艺，桌面为防火、防水、耐磨的高密度板，为学员提供了良好的操作平台。

三、实训项目与目的

1. 熟悉常用低压电气的结构与原理，了解各种电气元件的特性和工作方式。

2. 通过观察机床模拟运动，学员可以了解机床的真实运动状况，加深对机床工作原理的理解。

3. 掌握机床电器控制原理以及各种保护装置的工作机制，学会合理运用保护装置保障机床的正常运行。

4. 掌握机床常见故障发生部位的现象以及相应的排除方法，提高学员的故障诊断和维修能力。

四、故障点设置一览表
