普通车床电气技能实训考核装置（半实物）

普通车床电气技能实训考核装置（半实物）

在现代机械电气技能培训领域，一款名为普通车床电气技能实训考核装置（半实物）的设备正崭露头角，成为众多职业院校与培训机构的热门选择。下面将围绕该装置展开详细介绍，深入剖析其各方面特性。

一、装置整体架构

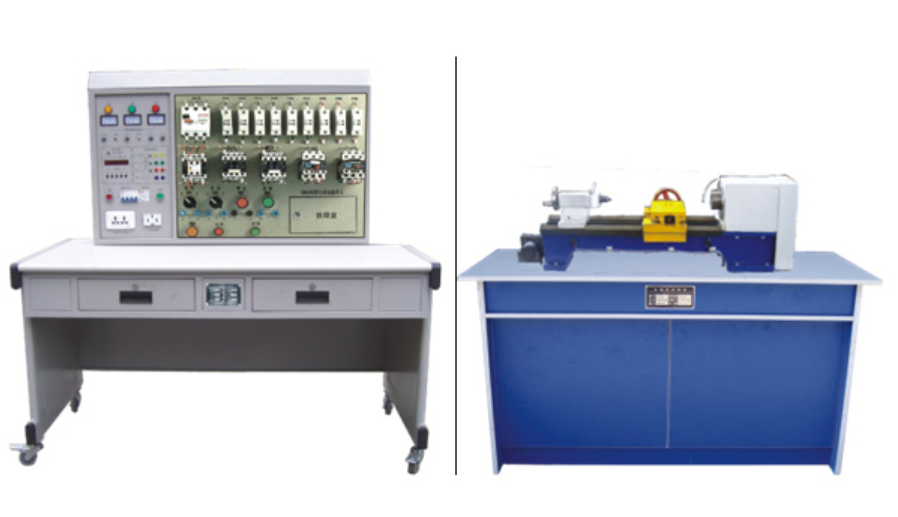

该普通车床电气技能实训考核装置（半实物）主要由三大核心部分协同构成，分别是电源控制部分、机床电气控制部分以及半仿真机床实物部分。电源控制部分堪称装置的 “能量中枢”，具备实训定时、定时报警以及安全用电自动控制等实用功能。机床电气控制部分则将整台机床内部的各类电器元件有序集成于正面面板之上，为实训人员提供了一个直观清晰的观察窗口，使其能够轻松洞察机床工作时各电器元件的动作细节。并且，故障点在面板上对应配备了测试点，方便实训考核者进行精准测试。而半仿真机床实物部分则具备强大的模拟功能，能够惟妙惟肖地模拟机床的各种运动形态，高度还原真实机床的工作场景。通过在该普通车床电气技能实训考核装置（半实物）上开展系统实训，学员可以逐步掌握机床常见故障的具体现象，初步定位故障产生的大概部位，进而熟练掌握机床电路的工作原理，对于维修电工初、中、高级技能鉴定而言，堪称一款理想的辅助设备。

二、技术性能指标

1. 输入电源 ：该装置所需的输入电源为三相四线制，电压范围在 380V±10%，频率为 50Hz，确保了设备在标准电力供应下的稳定运行。

2. 工作环境 ：具有良好的环境适应性，在温度 - 10℃～+40℃，相对湿度＜85%（25℃）的条件下均能保持正常工作，满足不同地区、不同季节的实训教学需求。

3. 装置容量 ：容量控制在＜1KVA，既保证了足够的动力支持，又在能耗方面实现了合理控制。

4. 重量 ：整体重量约为 150kg，便于在教学场地内进行搬运与安置。

5. 外形尺寸 ：外形尺寸为 1800mm×700mm×1250mm，紧凑的结构设计使得它能够灵活适配各类实训场地的空间布局。

三、详细装置构成

• 主控屏 ：作为整个装置的控制核心，具备以下特点：

• 三相四线电源输入端接入漏电保护器，再连接总开关，通过接触器配合启动、停止按钮实现对电源的精准操控。

• 配备 450V 指针式交流电压表三只，用于实时指示电源输入的三相电源电压情况，同时配置三只指示灯，用于直观显示实训台与外部电源的通断状态，为实训操作提供重要的电力监测依据。

• 三相四线电源输出环节引入单片机全程监控机制，一旦检测到相间、线间出现过载或短路等异常状况，能够迅速自动切断总电源，有效保障实训过程的安全性。

• 实验兼报警记录仪（实验管理器）在非实训时段可充当时钟使用，在实训考核期间则发挥关键作用，支持设定实训考核时间，具备定时报警以及切断电源等功能，有助于规范实训流程、提升考核效果。

• 机床电器装载板 ：主要承担着安装机床电器、故障设置盒以及故障测试孔的重要任务，为机床电器的布局与故障模拟提供了坚实的硬件基础。

• 仿真机床 ：通过电缆与机床电器装载板建立稳定连接，能够生动逼真地演示机床的各种动作，让学员仿佛置身于真实机床操作现场，增强实训的沉浸感与实效性。

• 实训桌 ：桌体采用铁质双层亚光密纹喷塑工艺，具备坚固耐用的特性；桌面则选用防火、防水、耐磨的高密度板材质，既能够适应实训过程中可能出现的各种复杂情况，又能为实训操作提供一个舒适、稳定的桌面环境。

四、实训项目与目标达成

1. 让学员熟悉常用低压电气的内部机构构造以及工作原理，为后续深入学习奠定坚实基础。

2. 通过观察仿真机床的模拟运动，帮助学员建立起对机床真实运动状况的直观认知，加深对机床运动规律的理解。

3. 使学员全面掌握机床电器控制原理以及各类保护装置的功能与作用，提升其在实际操作中的安全保障意识。

4. 聚焦机床常见故障，让学员精准把握故障发生部分的具体现象，并熟练掌握相应的故障排除方法，培养学员的故障诊断与解决能力。
