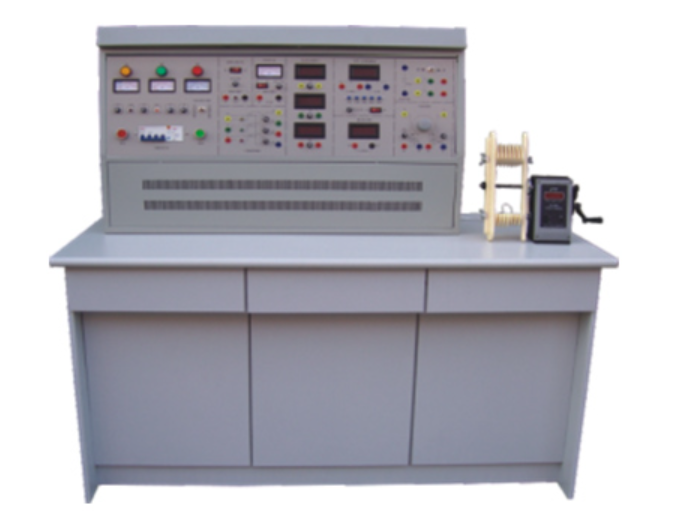

电机.变压器维修及检测实训装置
一、概述
电机・变压器维修及检测实训装置是一套专为电机相关技能培训而设计的实训平台。它支持单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修以及电机出厂检测等技能训练。该装置适用于机电一体化、自动化及相关电气专业的多门课程，如《电机制造工艺》《电机维修》《电机测试》等，并且与机械工业出版社和中国劳动保障部发布的《国家职业标准 — 维修电工》《职业技能鉴定培训教材 — 维修电工》等相关内容相结合，能够为初级、中级、高级维修电工的等级考核与鉴定提供设备支持。
二、技术参数
输入电压 ：采用三相四线制～380V±10% 50Hz。
工作环境 ：环境温度范围为 - 5℃～＋40℃，相对湿度＜85%（25℃）。
装置容量 ：小于 1.5KVA。
外形尺寸 ：1300mm×750mm×1300mm。
三、装置配备
（一）电源控制屏
电源控制屏采用铁质双层亚光密纹喷塑结构，搭配铝质面板，具备坚固耐用、易于操作的特点，为电机・变压器维修及检测实训装置提供稳定的电力控制。
（二）实训桌
实训桌设计实用，上方铺有防静电绝缘橡胶垫，为电机维修提供安全操作面。手摇式电子计数线绕机固定于桌面，便于绕线操作。桌下设有绕线柜，用于存放铜线，保持实训环境整洁。
（三）主控功能板
三相四线电源输入经漏电保护器和总开关后，由接触器配合起、停按钮控制，同时配备急停按钮保障安全。
控制屏面板上装有三只指针式交流电压表，用于监测三相电网电压。
三相可调交流电源通过 1.5KVA 三相同轴自耦调压器调压，可输出三相 0～450V 及单相 0～250V 可调电压，满足不同电机的电压需求。
直流电源部分包括 220V/0.5A 直流电源（带短路保护）和 0～250V 可调直流高压电源（带过压及短路保护），为电机实验提供稳定的直流电源。
（四）仪表功能板
配备三只交流数字电流表（0～5A，精度 0.5 级，三位半数显），用于测量电机运行电流。
一只直流数字毫安表（0～2000mA，三位半数显，精度 0.5 级），用于监测直流电路电流。
智能功率、功率因数表一只，集微电脑、高速高精度 A/D 转换芯片和全数显电路于一体，通过键控和数显窗口实现智能控制，可测量负载的有功功率、无功功率、功率因数及负载性质，并能存储、记录和查询 15 组测试数据。
提供单相电容运转电动机电容（4uF/450V CBB 电容）、双刀双掷开关一只以及两组 0～900Ω/0.5A 可调电阻，满足电机电路调试与测试需求。
（五）仪器配备
500V 等级兆欧表一只，用于测试电机绕组绝缘电阻。
890B + 数字万用表（三位半显示），用于测量电压、电流、电阻等电参数。
钳形电流表一只，方便测量电机运行电流。
（六）制作设备、电机等配备
拆、装工具一套，包括 6 寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等，满足电机拆卸与组装需求。
绕线装置一套，含电机绕线模、绕线轴、绕线架、压线架等，用于电机绕组绕制。
手摇电子计数绕线机一台，数显范围 0～9999 匝数，计数精确方便。
未浸漆的单相变压器（100VA，AC220V/55V，0.45A/1.8A）、单相电容运转异步电动机（120W，220V，1A，1420r/min）和三相鼠笼异步电动机（180W，380V，1400r/min），便于学生观察内部结构和进行维修实训。
（七）实训导线及配件
采用高可靠护套结构手枪插连接线，内部为无氧铜抽丝多股线，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良且无触电风险。
四、实训项目
（一）单相变压器修理及测试
变压器拆除前的数据记录与计算。
变压器拆除。
变压器绕组绕制。
变压器组装。
绝缘电阻测试。
直流电阻测试。
变压器同名端判别。
变压器变比测试。
变压器空载运行。
变压器短路测试。
（二）单相电动机修理及测试
单相电容运转电动机拆除前的数据记录与计算。
单相异步电动机拆除。
单相电动机绕组绕制。
单相变压器组装。
绝缘电阻测试。
直流电阻测试。
单相异步电动机空载测试。
单相异步电动机短路测试。
（三）三相鼠笼异步电动机修理及测试
三相鼠笼式异步电动机拆除前的数据记录与计算。
三相鼠笼式异步电动机拆除。
三相鼠笼式异步电动机绕组绕制。
三相鼠笼式异步电动机组装。
绝缘电阻测试。
直流电阻测试。
三相鼠笼式异步电动机绕组首末端判别。
三相鼠笼式异步电动机空载测试。
三相鼠笼式异步电动机短路测试。
