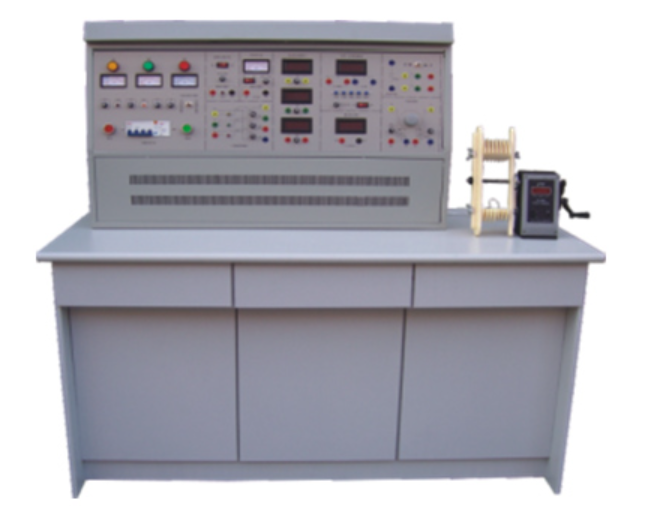

电机.变压器维修及检测实训装置
一、概述
电机・变压器维修及检测实训装置是专为开展单相变压器、单相电容运转异步电动机以及三相鼠笼异步电动机相关技能培训而设计的综合性实训平台。其涵盖了从电机的拆除、重绕、组装，到维修以及电机出厂检测等一系列技能实训环节，能够系统地对学生在电机拆除、重绕、组装及检修方面进行专业技能训练。这一装置紧密贴合机电一体化、自动化及相关电气专业的多门核心课程需求，如《电机制造工艺》《电机维修》《电机测试》等，同时与机械工业出版社和中国劳动保障部出版的《国家职业标准 - 维修电工》《职业技能鉴定培训教材 - 维修电工》等权威资料有机结合，为不同级别（初级、中级、高级）维修电工的等级考核与鉴定提供了专业、规范的设备支持，全方位助力技能型人才培养。
二、技术参数
输入电压 ：采用三相四线制～380V±10% 50Hz，确保装置在标准电力供应环境下稳定运行，适配常规工业与教学供电场景。
工作环境 ：环境温度范围在 - 5℃～＋40℃，相对湿度＜85%（25℃），适应不同季节与多种教学场所的环境变化，保证实训过程不受温湿度的常见波动影响。
装置容量 ：小于 1.5KVA，容量设计合理，既能满足电机各项操作的能耗需求，又兼顾了安全性与经济性，避免不必要的能源浪费。
外形尺寸 ：1300mm×750mm×1300mm，空间布局科学，为各类电机的拆装、检测等操作预留充足空间，同时便于教学机构合理规划实训场地。
三、装置配备
（一）电源控制屏
控制屏采用铁质双层亚光密纹喷塑结构，搭配铝质面板，具备坚固耐用、外观美观且易于操作的特点。其核心功能是为整个实训装置提供稳定的电力控制与分配，确保各项实训操作的有序进行。
（二）实训桌
实训桌设计贴心实用，上方铺设有防静电绝缘橡胶垫，为电机维修与检测工作提供安全、稳定的操作表面，有效防止静电对电机元件造成损害。同时，考虑到绕线操作的便捷性以及实训室的规范管理，将手摇式电子计数线绕机牢固固定在桌面上，方便学生随时取用进行绕线操作。桌子下方配备专门的绕线柜，用于整齐有序地存放铜线，保持实训环境的整洁与高效。
（三）主控功能板
三相四线电源输入，经过漏电保护器和总开关，再由接触器配合起、停按钮进行精准操控，同时设有急停控制按钮，以应对突发状况，保障实训安全。
控制屏面板上配备三只指针式交流电压表，用于实时观测三相电网电压，方便学生准确掌握电力供应状态，为后续操作提供关键数据参考。
三相可调交流电源，借助 1.5KVA 三相同轴自耦调压器实现调压功能，能够灵活输出三相 0～450V 及单相 0～250V 的可调电压，满足不同电机在不同实训环节的电压需求。
直流电源部分，提供 220V/0.5A 直流电源一组，具备短路保护功能，确保使用安全；另有 0～250V 可调直流高压电源一组，带有过压保护及短路保护功能，为涉及直流应用的电机实验提供可靠电源支持。
（四）仪表功能板
配备三只交流数字电流表，测量范围 0～5A，精度达 0.5 级，三位半数显设计，能够清晰、准确地显示电机运行过程中的电流变化，为故障诊断与性能评估提供数据依据。
一只直流数字毫安表，测量范围 0～2000mA，三位半数显且精度 0.5 级，用于监测直流电路中的电流情况，助力学生深入理解电机的直流工作特性。
智能功率、功率因数表一只，集成了微电脑、高速高精度 A/D 转换芯片以及全数显电路，采用先进 DSP 技术实现智能控制与显示。通过键控和数显窗口，学生可便捷地进行人机交互操作，完成对负载有功功率、无功功率、功率因数及负载性质的精准测量。该仪表还具备数据存储与查询功能，可贮存、记录 15 组功率和功率因数的测试结果数据，并支持逐组查询，便于学生对实验数据进行整理和分析。
单相电容运转电动机电容：选用 4uF/450V CBB 电容，性能稳定可靠，满足单相电机运行中的电容需求。
配备双刀双掷开关一只，用于电路的灵活切换操作。
两组 0～900Ω/0.5A 可调电阻，为电机电路调试与性能测试提供多样化的电阻配置选项。
（五）仪器配备
一只 500V 等级兆欧表，用于专业测试电机绕组的绝缘电阻，精准评估电机绕组的绝缘性能，保障电机运行的可靠性与安全性。
890B + 数字万用表，三位半显示，具备多种电参数测量功能，是电机维修与检测过程中不可或缺的通用仪器，方便学生快速、准确地测量电压、电流、电阻等基础电学量。
一只钳形电流表，无需断开电路即可测量电流，大大提高了测量效率，方便学生在电机运行状态下实时监测电流情况，及时发现潜在问题。
（六）制作设备、电机等配备
拆、装工具一套 ：包含 6 寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等，这些工具是电机拆装过程中必不可少的，种类齐全，能够满足不同类型电机的拆卸与组装需求，帮助学生熟练掌握电机拆装的基本操作技能。
绕线装置一套 ：配备电机绕线模、绕线轴、绕线架、压线架等，为电机绕组的重新绕制提供专业的工具支持，确保绕线过程的规范性与精准性，助力学生掌握电机绕组绕制的核心工艺。
手摇电子计数绕线机一台 ：数显范围 0～9999 匝数，计数精确且操作方便，有效提高绕线效率，使学生能够专注于绕线技巧的提升与绕组参数的精准控制，避免因人工计数误差导致的绕线质量问题。
未浸漆的单相变压器 ：容量 100VA，电压 AC220V/55V，电流 0.45A/1.8A，未浸漆处理便于学生观察变压器内部结构与绕组细节，直观了解变压器的工作原理与构造，在维修与检测实训中更具实际操作价值。
未浸漆的单相电容运转异步电动机 ：额定功率 120W，电压 220V，电流 1A，转速 1420r/min，同样未浸漆的设计让学生清晰看到电机内部的绕组排布与机械结构，为后续的故障诊断与维修提供直观依据，增强学生的实践认知能力。
未浸漆的三相鼠笼异步电动机 ：额定功率 180W，电压 380V（Y 接法），转速 1400r/min，满足三相电机的相关实训需求，使学生熟悉三相电机的结构特点与维修要点，拓宽专业知识面与技能应用范围。
（七）实训导线及配件
采用高可靠护套结构手枪插连接线，内部由无氧铜抽丝制成头发丝般细的多股线，具备计数精确、操作方便的优点。外包丁晴聚氯乙烯绝缘层，使导线具有柔软、耐压高、强度大、防硬化、韧性好等卓越性能。插头选用实芯铜质件外套铍轻铜弹片，确保接触优良，从根本上杜绝触电风险，为学生提供安全可靠的实训连接解决方案，让学生能够全身心投入到实训操作中，无需担忧安全问题。
四、实训项目
（一）单相变压器修理及测试
变压器拆除前的数据记录与计算：指导学生在拆除变压器前，先对其各项参数进行全面记录与精准计算，培养学生严谨的工作态度与科学的分析能力，为后续维修工作奠定基础。
变压器的拆除：规范拆除流程，让学生熟练掌握变压器的拆卸技巧，学会正确拆卸绕组、铁芯等部件，避免对设备造成不必要的损坏。
变压器的绕组绕制：教授学生根据计算结果与设计要求，精准绕制变压器绕组，注重绕线工艺与技巧的传授，确保绕组的质量与性能。
变压器组装：引导学生将绕制好的绕组及其他部件重新组装成完整的变压器，注重组装细节与工艺要求，培养学生的动手能力与整体组装意识。
绝缘电阻测试：利用兆欧表对变压器绕组进行绝缘电阻测试，让学生学会正确使用测试仪器，掌握绝缘电阻的判断标准，评估变压器的绝缘性能。
直流电阻测试：通过专用仪器测量变压器绕组的直流电阻，帮助学生了解绕组直流电阻对变压器性能的影响，掌握测试方法与数据处理技巧。
变压器同名端判别：采用多种方法判别变压器绕组的同名端，让学生理解同名端概念及其在变压器连接中的重要性，确保变压器的正确使用。
变压器变比测试：精准测试变压器的变比，使学生掌握变比的计算方法与测试流程，评估变压器的电压变换性能。
变压器空载运行：进行变压器空载运行实验，观察空载电流、电压等参数，让学生了解变压器空载状态下的工作特性，分析空载损耗产生的原因。
变压器短路：模拟变压器短路故障，让学生学会判断短路故障类型，掌握短路故障的处理方法，增强故障应急处理能力。
（二）单相电动机修理及测试
单相电容运转电动机拆除前的数据记录与计算：在拆除前对单相电容运转电动机的各项数据进行详细记录与计算，为后续维修与检测提供准确的数据支持，培养学生数据处理与分析能力。
单相异步电动机的拆除：规范拆除步骤，让学生熟练掌握单相异步电动机的拆卸方法，学会安全拆卸定子、转子等关键部件，保护电机内部结构不受损坏。
单相电动机绕组绕制：根据电机参数与性能要求，指导学生重新绕制单相电动机绕组，注重绕制工艺与质量控制，提高学生的绕组制作水平。
单相变压器的组装：将绕制好的绕组及其他部件精确组装成单相变压器，培养学生严谨的组装工艺与整体协调能力，确保变压器的性能与安全性。
绝缘电阻测试：使用兆欧表测量单相电动机绕组的绝缘电阻，让学生掌握绝缘电阻测试方法与判断标准，评估电机的绝缘状况。
直流电阻测试：测量单相电动机绕组的直流电阻，帮助学生了解绕组电阻对电机性能的影响，掌握测试技巧与数据处理方法。
单相异步电动机空载：进行单相异步电动机空载运行实验，观察电机空载运行状态下的电流、电压、转速等参数，分析空载性能特点。
单相异步电动机短路：模拟单相异步电动机短路故障，让学生学会快速判断故障位置与类型，掌握短路故障的维修方法，提升故障排除能力。
（三）180W 三相鼠笼式异步电动机的修理及测试
三相鼠笼式异步电动机拆除前的数据记录与计算：在拆除前对电机的各项参数进行全面记录与计算，为后续维修工作提供详实的数据依据，培养学生严谨细致的工作作风。
三相鼠笼式异步电动机的拆除：规范拆除流程，让学生熟练掌握三相鼠笼式异步电动机的拆卸技巧，学会正确拆卸定子、转子、轴承等部件，避免对电机造成二次损伤。
三相鼠笼式异步电动机绕组绕制：根据电机性能要求，指导学生重新绕制三相鼠笼式异步电动机绕组，注重绕组的绕制工艺、线径选择与匝数控制，确保绕组质量与电机性能。
三相鼠笼式异步电动机组装：将绕制好的绕组及其他部件精确组装成完整的三相鼠笼式异步电动机，培养学生严谨的组装工艺与整体协调能力，确保电机的正常运行。
绝缘电阻测试：利用兆欧表对电机绕组进行绝缘电阻测试，让学生掌握绝缘电阻的测试方法与判断标准，评估电机的绝缘性能。
直流电阻测试：通过专业仪器测量电机绕组的直流电阻，帮助学生了解绕组电阻对电机运行性能的影响，掌握测试技巧与数据处理方法。
三相鼠笼式异步电动机绕组首末端判别：采用多种方法判别三相鼠笼式异步电动机绕组的首末端，让学生理解首末端概念及其在电机连接中的重要性，确保电机的正确接线与运行。
三相鼠笼式异步电动机空载：进行三相鼠笼式异步电动机空载运行实验，观察电机空载运行状态下的电流、电压、转速等参数，分析空载性能特点与损耗情况。
三相鼠笼式异步电动机短路：模拟三相鼠笼式异步电动机短路故障，让学生学会快速判断故障位置与类型，掌握短路故障的维修方法，提升故障排除与应急处理能力。
电机・变压器维修及检测实训装置以其全面的功能、完善的配备和系统的实训项目，为院校相关专业提供了理想的实践教学平台，帮助学生扎实掌握电机与变压器维修及检测的核心技能，顺利通过各级维修电工等级考核，为未来的职业生涯打下坚实基础。
