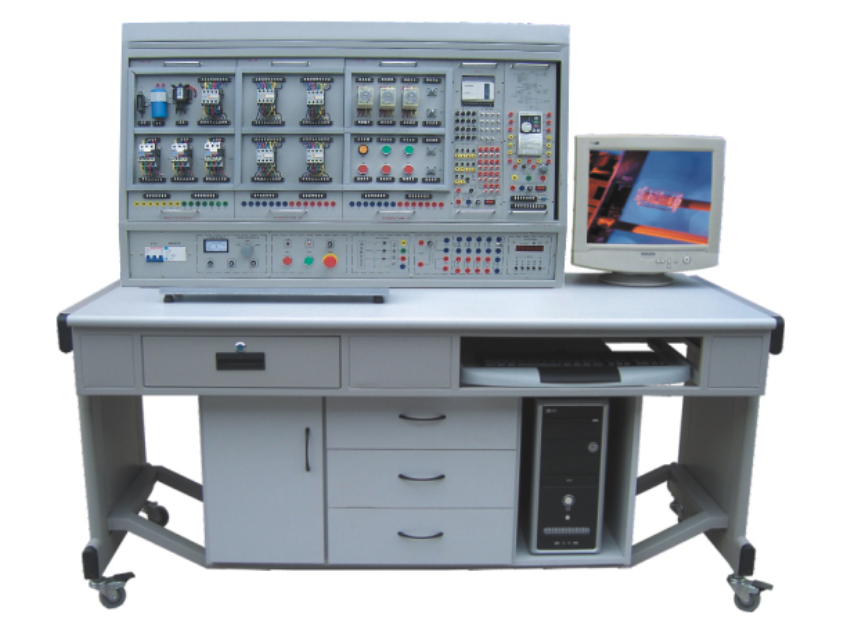

高性能中级维修电工及技能培训考核实训装置

高性能中级维修电工及技能培训考核实训装置

一、装置概述

高性能中级维修电工及技能培训考核实训装置依据劳动和社会保障部颁发的 “工人等级标准” 和 “职业技能鉴定” 要求设计而成。它紧密贴合《初级维修电工》《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过配备的 PLC 可编程控制器、变频调速器及相应实训模块的训练，助力学员快速掌握课程要求的实际应用技术和操作技能。该装置集针对性、实用性、科学性与先进性于一体，能够满足中、高级维修电工考核大纲的要求，是劳动职业技能鉴定部门、大中专院校、技校开展中、高级维修电工技能考核的理想选择。

二、装置特点

1. 电气控制线路元器件均安装在作为挂板的安装板上，操作便捷、更换迅速，便于功能扩展或新实训开发，操作内容选择具有典型性和实用性。

2. 操作台仅需三相四线交流电源即可投入使用，对电源要求简单，方便推广应用。

3. 技能培训用的控制线路和经特殊设计的小电机，能够模拟工厂中各类电气拖动系统，满足维修电工的安装、调试、故障分析及排除的技术要求，为学员提供贴近实际工作场景的实训环境。

4. 装置设有电压型和电流型漏电保护器，有效确保操作者的人身安全，为实训过程保驾护航。

5. 所有元器件均通过导线引到接线端子上，学生接线时只需在端子上进行操作，有利于保护元器件，延长设备使用寿命。

6. 通过走线槽进行走线，可开展工艺布线训练，培养学员规范布线的操作习惯和技能。

7. 配备定时兼报警记录仪，为学生实训技能的考核提供统一标准，便于对学员的实训表现进行客观评价。

三、技术性能

1. 输入电压：三相四线（或三相五线）～380V±10% 50Hz。

2. 工作环境：温度范围 - 10～＋40℃，相对湿度＜85%（25℃），海拔＜4000m。

3. 装置容量：＜1.5KVA。

4. 重量：100Kg。

5. 外形尺寸：1305×805×1630mm³。

6. 漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。

四、装置基本配置及功能

1. 电源控制箱 ：主控屏采用铁质双层亚光密纹喷塑结构，搭配铝质面板，具备坚固耐用、外观美观的特点，为整个装置的电气控制提供了稳定可靠的支撑。

2. 主控功能板配备资源

• 三相四线电源输入，经漏电保护器和总开关后，通过起、停按钮控制接触器通断，并设有急停控制按钮，确保在紧急情况下能够迅速切断电源，保障操作安全。

• 控制屏上配备 450V 指针式交流电压表 1 只，通过波段开关切换可以观测三相电网电压，方便学员实时了解电源状态。

• 定时器兼报警记录仪（服务管理器）平时作为时钟使用，具备设定时间、定时报警、切断电源等功能。它还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数，为学生实训技能的考核提供客观、统一的标准。

• 智能型多功能交流电路测量电表，八位 LED 显示，能够同时测量工作电路中的电流 I、电压 V、功率 KW、电能 KWh、工作时间 T，精度达到 1.0 级，为学员提供了全面、精确的电路参数测量手段。

• 交流低压电源设有变压器一只，原边 220V、副边 26V 和 6.3V 的交流电压，其中 6.3V 用于信号指示灯电源，26V 用于能耗制动中整流电路的交流电源，满足不同电路部分的供电需求。

• 配备 4 只 5408 二极管，用于能耗制动的整流电路，以及三只 75Ω/75W 电阻用于电动机降压启动、一只 10Ω/25W 电阻用于异步电动机的能耗制动，为各类电机控制实训项目提供必要的元件支持。

3. 实训桌 ：实训桌采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。桌子左右各设有两个带锁抽屉，并带有柜子，分别可用于放置挂件和实训物品，为学员提供了方便的存储空间，便于物品的整理和管理。

五、实训项目

1. 三相异步电动机直接启动控制电路

2. 三相异步电动机点动控制电路

3. 三相异步电动机自锁控制电路

4. 三相异步电动机按钮联锁正反转控制电路

5. 三相异步电动机接触器联锁正反转控制电路

6. 三相异步电动机双重联锁正反转控制电路

7. 三相异步电动机工作台自动往返控制电路

8. 两台三相异步电动机顺序启动、顺序停转控制电路

9. 三相异步电动机的两地控制电路

10. 接触器控制的 Y - △控制

11. 时间继电器控制的 Y - △控制

12. 三相异步电动机单向启动反接制动控制电路

13. 三相异步电动机无变压器半波整流单向启动能耗制动控制电路

14. 三相异步电动机有变压器全波整流单向启动能耗制动控制电路

15. 三相异步电动机正反转启动能耗制动控制电路

16. 单相鼠笼电动机电容启动控制电路

17. 双速交流异步电动机手动变速控制电路

18. 双速交流异步电动机自动变速控制电路

19. 断电延时直流能耗制动的 Y - △启动控制电路

20. 三相异步电动机正反转能耗制动控制线路

21. 三相异步电动机正反转启动反接制动控制线路

22. 车床电气控制线路

23. 电动葫芦电气控制

24.  滚齿机控制电路

25. 可编程控制器的基本指令操作

26. LED 数码显示控制

27. 天塔之光控制的模拟

28. 十字路口交通灯的模拟

29. 机械手动作的模拟

30. 四节传送带的模拟

31. 装配流水线控制的模拟

32. 五相步进电机控制的模拟

33. 水塔水位模拟控制模拟

34. 液体混合装置模拟控制的模拟

35. 邮件分拣机模拟控制的模拟

36. 轧钢机模拟控制的模拟

37. 自动成型机模拟控制

38. 自动送料装车控制的模拟

39. 全自动洗衣机控制的模拟

40. 电镀生产线控制的模拟

41. PLC 控制的三相异步电动机正反转控制

42. PLC 控制的三相异步电动机 Y - △启动控制

43. PLC 控制的三相异步电动机降压启动控制

44. PLC 控制的三相异步电动机能耗制动控制

45. 变频器功能参数设置与操作

46. 变频器报警与保护功能

47. 多段速度选择变频调速

48. 外部端子点动控制

49. 控制电机正反转运动控制

50. 控制电机运行时间操作

51. 瞬间停电变频器参数设定

52. 外部电压变频调速

53. 外部电流变频调速

54. 三相异步电动机的变频开环调速

55. PLC 控制变频器调速
