维修电工仪表照明实训考核装置

维修电工仪表照明实训考核装置

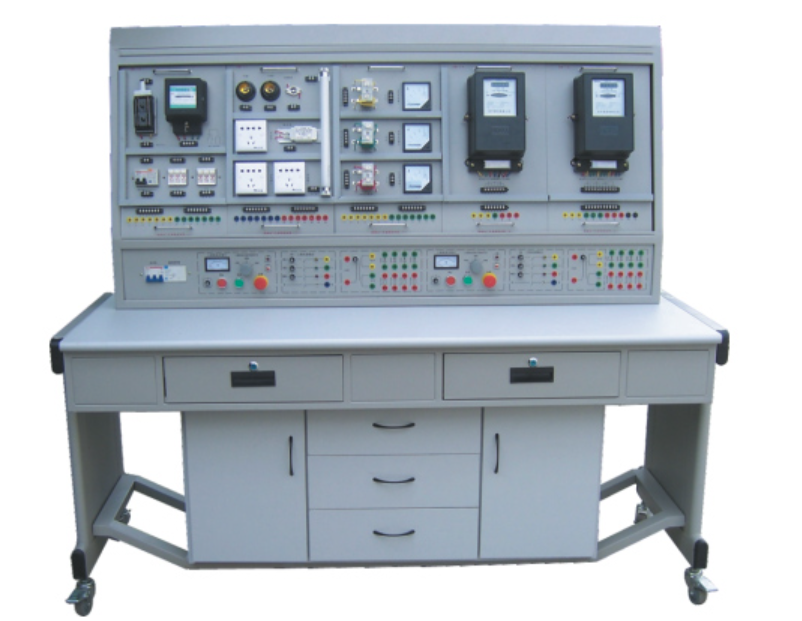

维修电工仪表照明实训考核装置是依据劳动和社会保障部颁布的 “工人等级标准” 以及 “职业技能鉴定” 要求精心设计而成，是将理论知识、实际操作技能以及考核鉴定完美融合的多功能综合性设备。无论是作为电工仪表和照明电路的操作实训平台，还是用于劳动职业技能鉴定部门、大中专院校、职校、技校开展初、中、高级维修电工技能考核，该装置都能充分满足需求，堪称理想之选。

一、装置优势

1. 电气控制线路元器件均安装在挂板形式的安装板上，这样的设计使得操作更为便捷，元器件的更换也十分轻松，为后续的功能拓展或新实训项目的开发提供了极大便利，并且所选择的操作内容既具有代表性又具备实用性。

2. 该维修电工仪表照明实训考核装置对操作环境要求简单，仅需接入三相四线的交流电源，便可迅速投入使用，无需繁琐复杂的前期准备，大大节省了时间和精力。

3. 安全性是其另一大突出优势，装置配备了电压型和电流型漏电保护器，能够在发生漏电等异常情况时迅速反应，及时切断电源，从而全方位确保操作者的身心安全，让使用者在实训过程中无后顾之忧。

4. 所有元器件均通过导线连接到接线端子上，学生在进行接线操作时，只需在端子上完成相应步骤即可。这种方式不仅简单易行，而且有效避免了因直接操作元器件而可能造成的损坏，延长了元器件的使用寿命，降低了设备维护成本。

5. 走线槽的运用使得走线更加规整有序，便于开展工艺布线训练。实训电路与装置电源的连接采用安全插座搭配高可靠护套结构手枪插接线，整个连接过程既安全又快捷，大大提高了实训效率，同时也培养了学生规范操作的良好习惯。

6. 装置采用双组型设计，控制屏左右两侧的电源相互独立，互不干扰，这意味着可以同时容纳两名学生分别进行实训操作，充分利用了设备资源，提高了设备利用率，尤其适合在多人实训场景下发挥其最大价值。

二、技术参数

1. 输入电压：支持三相四线（或三相五线）～380V±10% 50Hz，能够适配常见的工业电源环境，确保在不同地区的学校和培训机构都能稳定运行。

2. 工作环境：温度适应范围广，可在 - 10℃至 + 40℃之间正常工作，相对湿度小于 85%（25℃），海拔高度不超过 4000m，无论是在干燥寒冷还是潮湿炎热的地区，或是高海拔环境，该装置都能保持良好的工作状态，不受外界环境因素的过多影响，保障实训教学的连贯性。

3. 装置容量：小于 1.5KVA，较小的容量使得设备在能耗方面表现优异，不会对供电系统造成过大的负担，同时也有利于设备的长期稳定运行，降低了因大容量设备可能带来的安全隐患。

4. 重量：整体重量为 100Kg，便于在一定范围内进行搬运和安置，方便学校根据教学场地的需求进行灵活调整，且在搬运过程中具有较好的稳定性和安全性。

5. 外形尺寸：1605×805×1630mm³，合理的尺寸设计既保证了设备内部各元器件的合理布局和操作空间的充足，又不会占用过多的场地面积，与各类实训教室的空间规划相匹配，有效利用空间资源。

6. 漏电保护动作电流：小于等于 30mA，漏电保护动作时间：小于等于 0.1s，这一参数设置符合国家相关安全标准，能够在极短的时间内切断故障电路，最大程度地减少漏电对人身造成的伤害，为使用者提供了坚实的安全屏障，确保实训过程万无一失。

三、基本配置与功能

维修电工仪表照明实训考核装置配备了两组电源，操作人员可以通过启、停按钮方便地控制电源的输出，并且还设有急停按钮，以便在紧急情况下能够迅速切断电源，保障人员和设备的安全。此外，电源输出端还设有短路保护功能，进一步增强了设备的安全性和可靠性。

1. 交流电源：实训台能够提供线电压 380V 和相电压 220V 两种电源模式，满足不同实训项目对电压的不同需求。同时，还配备有多个单、三相电源插座，方便学生在实训过程中灵活使用各种用电设备，为多样化的实训操作提供了有力支持。

2. 整流二极管：配备了 4 个整流二极管 1N5408，这些整流二极管主要用于能耗制动电路，为学生提供了实践操作和学习能耗制动相关知识的物质基础，有助于加深学生对电机控制电路的理解和掌握，提升其实际操作技能和故障排除能力。

3. 各种规格的电阻：提供了 3 个 75Ω/75W 功率电阻，适用于降压启动电路；还配有 1 个 10Ω/25W 功率电阻，用于能耗制动电路。这些不同规格的电阻元件，为学生在学习电机启动和制动控制电路时提供了丰富的实践资源，使其能够亲自动手搭建和调试电路，提高解决实际问题的能力。

4. 智能型多功能交流电路测量电表：配备了精度为 1.0 级的智能型多功能交流电路测量电表，该电表采用八位 LED 显示，可同时测量工作电路中的电流 I、电压 V、功率 KW、电能 KWh、工作时间 T 等关键参数，为学生提供了准确、直观的电路运行数据。通过实时监测这些参数，学生能够更好地理解电路的工作原理，分析电路的工作状态，及时发现并解决电路故障，对于培养学生的电路分析能力和实践操作技能具有重要意义。

5. 实训桌：实训桌采用铁质双层亚光密纹喷塑结构，桌面则为防火、防水、耐磨的高密度板，这种设计使得实训桌不仅结构坚固耐用，能够承受长期频繁的实训操作和各种电器元件的放置，而且造型美观大方，为实训环境增添了一份整洁与专业。桌子左右两侧各设有两个抽屉，方便学生存放实训工具、元器件、图纸等物品，有利于培养学生的良好实训习惯和物品管理能力，使实训过程更加有序高效。

四、实训项目内容

1. 插座和一个开关控制一盏灯（涵盖白炽灯、荧光灯 + 二极漏电开关），通过该项目，学生可以掌握基本的照明电路连接方法，了解不同灯具的特性以及漏电开关的安装与保护原理。

2. 两个双联开关控制一盏灯（白炽灯、荧光灯 + 二极漏电开关），此项目旨在提高学生对复杂开关控制电路的理解和应用能力，学会在不同
