电工.电子.电拖（带直流电机）技能实训与考核
在当今电子信息产业蓬勃兴起的时代，我国电子工业发展势头迅猛。为了紧跟这一发展潮流，培养出一批具备扎实实践能力的技术应用型人才，助力我国制造业迈向世界先进水平，依据《教育部关于以就业为导向，深化高等职业教育改革的若干意见》，将学生的动手能力、实践能力以及可持续发展能力的培育放在至关重要的位置。我公司集合了 “电子电器类”“电子技术应用类”“电子信息类”《电工技能训练》与《电子技能训练》等教学大纲的核心要素，精心研制出这款实验设备。
一、产品特点
这款设备的电子技能实训版块，彻底颠覆了传统实验室实训教学的模式。学生可以通过对基本操作技能的训练，以及亲手制作、调试二十几类实用新型电路，深入掌握电子产品的制作与调试流程。在学习过程中，学生能够学会阅读电路原理图和 PCB 图，熟悉各种常用电子元器件的选择与测试方法，同时还可掌握焊接和电路组装的工艺技能。值得一提的是，设备中配备了二十几套特制的实训电路板以及相应的电路元器件，让学生在实践操作中学习如何应对安装调试过程中可能出现的各种问题。其实训内容广泛，涵盖了开关、音频、信号发生、计数、译码、显示、测量、控制等众多领域。
在电工技能实训方面，通过开展安全用电教育，组织学生学习常用工具及仪表的使用，进行电工基本技能训练，以及对电动机的安装、维护与故障处理进行实践操作，还涵盖电动机基本控制线路的安装、调试维修，常用生产机械电气控制线路的故障分析与处理等项目，经过系统的训练，学生能够达到劳动及社会保障职业技能鉴定中级以上的水平。
本设备的实训内容经过精心设计，分为多个层次和若干模块，具有高度的灵活性，不同学制、不同生源的学校可以根据自身的实际情况进行选择，定制适合自己的实训项目。该设备集科学性、验证性、实用性与趣味性于一身，是高等、中专、职业学校以及各类培训机构为学生在踏入社会工作前进行实践训练的必备之选，同时也是考核机构对学生进行考核的理想设备。
二、实训台及操作桌结构
（一）实验台构成与性能
电源及参数
A 组监视电压表：可通过换相开关实时指示三相输出电压，方便学生随时了解电压情况。
B 组三相电源输出：利用三相电源插座和安全接线座进行电压输出，并通过万能开关控制三相电的输出，有效提升操作的安全性。
C 组 0 - 220V 电源输出：配备一组万能插座，为各种仪器设备提供稳定的工作电源，满足不同实验项目对电源的需求。
D 组可调交直流电源：搭载一台 0.5KVA 单相调压器，能够输出 0 - 240V 的交直流电源，且电压输出有表指示，便于学生精确控制电压，适用于多种需要可变电压的实验场景。
E 组固定直流稳压电源：稳定输出 5V 电压，最大输出电流可达 500mA，为一些对电压稳定性要求较高的低功耗电子设备提供稳定的电源支持。
F 组恒流稳压电源：实现双路 0 - 30V 稳压输出，内置式继电器自动换档，配合多圈电位器可进行连续调节，操作非常方便。最大输出电流为 1.5A，具备预设式限流保护功能，输出由精度为 0.5 级的数字电流表、电压表指示，具有高电压稳定度（＜10-2）、高负载稳定度（＜10-2）以及低纹波电压（＜5mv），确保为实验提供稳定可靠的电源。
输入电源为三相四线电源，当电源输入时，指示灯会亮起，直观地提示设备已通电。
电源输出部分配备了嵌入式保险盒和漏电开关，形成二级保护功能，还设置了一个应急开关，以应对突发情况。具体包括：
单次脉冲源 ：每拨动一次钮子开关，就能得到一组正负脉冲信号，可用于触发各类脉冲实验电路，帮助学生学习脉冲信号的产生与应用。
函数信号发生器 ：能够输出正弦波、三角波、矩形波三种常见波形，具体参数如下：
频率范围：5HZ - 550KHZ，分为五个频段，可满足不同频率范围的实验需求。
频率指示：由 HZ 表直接读出，方便学生快速准确地获取频率数值。
电压输出范围：正弦波在 5HZ - 250KHZ 时＞4.5V、250KHZ - 550KHZ 时＞3.5V，且具有 0db、20db、40db 三级衰减以及连续细调功能；矩形波在 5HZ - 250KHZ 时＞4.5V、250KHZ - 550KHZ 时＞3.5V，幅度可连续调节；三角波在 5HZ - 550KHZ 时＞1V。丰富的波形和可调节的幅频特性，使其在电子电路调试、信号分析等实验中发挥重要作用。
音频功率放大器 ：输入音频电压不低于 10mv 时，输出功率不小于 1W，音量可根据需要进行调节。内置喇叭不仅可以用于放大器电路的扩音实验，还可以作为信号寻迹仪器使用，方便学生在电路调试过程中追踪信号传输路径。
智能型直流数字电流表 ：采用 ICL 公司高性能 AD 转换器与高速 MPU 单元相结合的设计，通过键控和数显窗口实现人机对话功能控制模式。具有自动与手动量程切换功能，量程范围为 20mA、200mA、2000mA 三档，测量范围涵盖 0 - 2000mA。同时具备数据存储与查询、超量程报警等实用功能，为学生在电流测量实验中提供了准确、便捷的数据支持。
变压器 ：内置式 220V/12＋24V，功率 25W 的变压器，可为各种需要低压电源的电路实验提供稳定的电压转换。
喇叭、蜂鸣器、灯头座 ：分别配备 8Ω、0.5W 的内置式喇叭，内置式蜂鸣器，以及 250V、4A 的灯头座，这些元件在电路的音频信号提示、故障报警以及电路验证等实验中有着广泛的应用，且灯头座固定在实验台上，使用起来既方便又安全。
直流电动机调节与测量元件 ：设有直流电动机 Ra、Rf 调节旋钮以及直流电动机 Ia、If 指示表，方便学生对直流电动机的各项参数进行调节和实时监测，有助于开展直流电机的性能测试与控制实验。
智能型多功能交流测量电表 ：通过选择键能够同时测量工作电路中的电流 I、电压 U、功率 Kw、电能 Kwh、工作时间 T 等多项参数，八位液晶显示屏清晰直观地展示测量结果，为学生在交流电路的综合测量实验中提供了全面的数据信息。
（二）实验操作桌

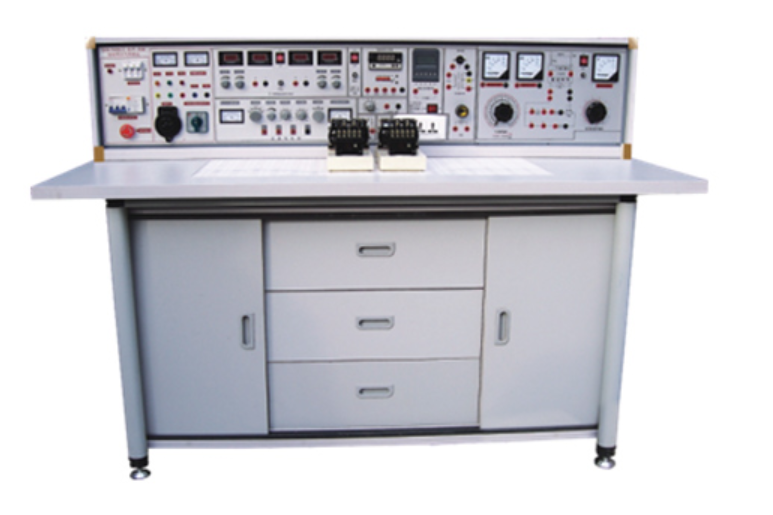

实验操作桌采用坚固耐用的双面饰面板制作而成，具有不变形、不褪色的优良特性，尺寸为 160×70×80cm。桌体采用铝合金框架结构，造型美观大方，不仅提升了设备的整体外观，还增强了其承重能力和稳定性。桌子中间设有抽屉，可用于存放各类实验工具，左右两侧各配备一个储存柜，方便学生存放元器件，使实验环境更加整洁有序。
三、构成与配备（以二十四座为例）
实验操作桌 ：共配备 12 张实验操作桌，每张桌子可供两名学生同时使用。桌面中央设有通用九孔继电控制实训插板，尺寸为 45×70cm，为学生提供了宽敞的实验操作空间。在进行继电控制实验时，只需根据电路要求将电气元件插入插板上相应的孔位即可快速完成布线实验。元器件已预先安装在特制的元件盒上，大大提高了实验的便捷性和效率。此外，每张操作桌还配有一块胶皮板，当需要在桌面上放置电动机、进行电子线路焊接等操作时，可将胶皮板铺在桌面上，起到保护插板和桌面的作用。
示教控制台 ：配备 1 台示教控制台，由示教实验操作桌、实验台和演示控制屏三部分组成。该控制台能够分别控制 12 台学生实验台的电源，方便教师在教学过程中对学生的实验进行统一管理和指导，尺寸为 160×70cm，与实验操作桌相匹配，整体布局合理。
实验台 ：共 12 台实验台，每张学生实验操作桌上配置 1 台，为学生的实验操作提供了稳定可靠的平台，确保各项实验能够顺利进行。
器材配备 ：器材种类丰富多样，数量充足，能够满足各种实验项目的需求。包括人体复苏模型、灭火器、手电钻、台钻等安全与急救设备；表笔、扳手、剥线钳、镊子、钢丝钳、尖嘴钳等常用工具 13 套；电烙铁及烙铁架 25 套，MF - 47 指针万用表、数字万用表、电度表、兆欧表、钳形表等测量仪表 13 只；还有电阻、变压器组件、三相电动机拉具、钢锯架、单相电动机、三相 180W 鼠笼式电动机、100W 直流电机等电子电气元件；交流接触器、组合开关、3H 铁壳按钮、热继电器、时间继电器等控制器件；以及初步焊接通用线路板及组件、13×22 套电子技能实训考核组件（含特制线路板及相应元器件）、学生凳等辅助设备，为学生开展全面系统的电工. 电子. 电拖（带直流电机）技能实训与考核提供了坚实的物质保障。
四、实训项目
（一）电工部分
低压验电表的使用：学生可学习如何正确使用低压验电表，检测电路是否带电，掌握基本的安全检测技能。
灭火器的操作方法：了解灭火器的种类、适用范围以及操作步骤，提高学生的消防安全意识和应急处理能力。
口对口人工呼吸法和胸外心脏压挤法观察：通过观察教师示范或教学视频，学习心肺复苏的基本操作方法，掌握急救知识。
常用工具的使用与识别：认识并熟练使用各种电工常用工具，如螺丝刀、扳手、钳子等，为后续的实验操作打下基础。
常用导线的连接和绝缘的恢复：练习导线的连接方法，如绞接、压接、焊接等，并学会使用绝缘胶带等材料恢复导线的绝缘性能，确保电路连接的安全可靠。
电烙铁的拆装与焊接技能训练：学习电烙铁的结构和拆装方法，通过大量的焊接练习，掌握电子元件的焊接技巧，提高焊接质量。
电工识图训练：学习阅读和理解电工图纸，包括电路图、接线图、原理图等，能够根据图纸进行电路的连接和故障排除。
配电板安装：了解配电板的结构和安装要求，掌握配电板上各种电气元件的安装方法和布局原则，提高学生的实际操作能力。
室内配线：学习室内配线的规范和方法，包括明配线和暗配线，掌握导线的选择、敷设和固定技巧，确保室内配线的安全、整齐和美观。
室内照明线路安装：掌握室内照明系统的组成和安装方法，能够正确安装灯具、开关、插座等设备，并进行线路的连接和调试，实现照明系统的正常运行。
电流表、电压表的安装：学习电流表、电压表的结构和工作原理，掌握其安装方法和注意事项，能够正确测量电路中的电流和电压参数。
万用表转换开关的使用和读数：了解万用表的转换开关的功能和操作方法，能够熟练使用万用表测量交直流电压、电流以及电阻等参数，并准确读取测量结果。
交流电压的测量：掌握交流电压的测量方法，学会使用电压表测量交流电路中的电压值，并了解交流电压的特性及其在电路中的作用。
直流电压、直流电流的测量：学习直流电压和直流电流的测量方法，能够使用相应的仪表准确测量直流电路中的电压和电流参数，为直流电路的分析和故障排除提供数据支持。
电阻的测量：掌握电阻的测量方法，学会使用万用表或电桥等仪器测量电阻元件的阻值，判断电阻元件的好坏，并了解电阻在电路中的应用。
兆欧表、钳形电流表接地电阻测定仪的使用：学习兆欧表、钳形电流表和接地电阻测定仪的使用方法，掌握绝缘电阻、交流电流和接地电阻的测量技巧，确保电气设备的绝缘性能和接地安全。
常用开关类电器拆装：对常见的开关类电器，如刀开关、接触器、继电器等进行拆装练习，了解其内部结构和工作原理，提高学生的动手能力和故障排除能力。
交流接触器的拆卸与组装：深入学习交流接触器的结构特点，掌握其拆卸和组装的方法和步骤，能够对交流接触器进行维护和检修，确保其正常工作。
热继电器与时间继电器的拆卸和组装：了解热继电器和时间继电器的工作原理和保护功能，通过拆卸和组装练习，掌握其内部结构和调整方法，为电路的过载保护和时间控制提供保障。
常用启动器的结构观察及检测：观察常用启动器的结构组成，学习其工作原理和启动过程，并掌握启动器的检测方法，能够判断启动器的故障并进行相应的维修。
小型变压器的制作：学生可以在教师的指导下，亲自动手制作小型变压器，了解变压器的结构和工作原理，掌握变压器线圈的绕制、铁芯的装配以及变压器的性能测试等技能，加深对变压器知识的理解。
小型变压器故障检查与排除：通过对小型变压器人为设置故障，让学生运用所学知识和技能，对故障进行检查和分析，并采取有效的措施进行排除，提高学生的故障诊断和排除能力。
三相鼠笼式电动机的拆装与测试：学习三相鼠笼式电动机的结构和工作原理，掌握电动机的拆卸和组装方法，能够对电动机进行性能测试，如测量绝缘电阻、直流电阻等，判断电动机的好坏，并了解电动机的维护保养知识。
三相鼠笼式电动机运行巡视：掌握三相鼠笼式电动机在运行过程中的巡视检查内容和方法，能够观察电动机的运行状态，如电流、电压、温度、声音等，及时发现异常情况并采取相应措施，确保电动机的安全稳定运行。
三相鼠笼式异步电动机的定期检修：了解三相鼠笼式异步电动机的定期检修项目和周期，掌握检修方法和步骤，能够对电动机进行例行维护保养，延长电动机的使用寿命，提高其运行可靠性。
三相鼠笼式异步电动机故障分析：学习三相鼠笼式异步电动机常见故障的类型、产生原因及分析方法，能够根据电动机的运行症状，准确判断故障部位，并提出相应的解决方案，培养学生的故障分析和解决能力。
定子绕组局部故障的排除：针对三相鼠笼式异步电动机定子绕组可能出现的局部故障，如短路、断路、接地等，学习故障排除的方法和技巧，掌握维修工具的使用，能够对故障绕组进行修复或更换，恢复电动机的正常性能。
单相电容式电动机绕组的拆换：学习单相电容式电动机的工作原理和绕组结构，掌握绕组的拆卸方法和注意事项，能够正确选择和安装新的绕组，并进行性能测试，确保电动机的正常运行。
单相电容式电动机故障与排除：了解单相电容式电动机常见故障的现象和原因，如电容器故障、绕组故障、轴承故障等，通过故障诊断和排除方法的学习，能够快速准确地排除故障，恢复电动机的工作性能。
手动正转控制线路的安装与检修训练：学习手动正转控制线路的工作原理和接线方法，掌握控制线路中各电器元件的作用和安装要求，能够对控制线路进行故障检修，如检查接触器、按钮、熔断器等元件是否正常工作，并进行相应的维修和更换。
接触器点动正转控制：掌握接触器点动正转控制电路的接线方法和工作原理，能够实现电动机的点动控制操作，了解点动控制在生产实践中的应用场景，如机床的调整、输送带的启动等。
具有自锁的正转控制：学习具有自锁功能的正转控制电路的组成和工作原理，掌握自锁触点的安装和调试方法，能够实现电动机的连续运转控制，并了解自锁控制在生产自动化中的重要性，提高生产效率和设备运行的稳定性。
具有过载保护的正转控制：了解过载保护在电动机控制中的作用，学习具有过载保护的正转控制电路的接线方法和工作原理，掌握热继电器的整定和调试技巧，能够实现电动机的过载保护功能，防止电动机因过载而损坏，保障生产安全。
接触器联锁的正反转控制：学习接触器联锁的正反转控制电路的结构和工作原理，掌握正反转控制的接线方法和操作要领，能够实现电动机的正反转切换控制，并了解正反转控制在生产机械中的广泛应用，如龙门刨床、桥式起重机等。
按钮联锁的正反转控制线路：了解按钮联锁的正反转控制电路的特点和工作原理，学习按钮联锁的接线方法和调试技巧，能够实现电动机的正反转控制，并与接触器联锁的正反转控制进行对比，掌握不同控制方式的优缺点和适用场合。
按钮、接触器复合联锁的控制线路：深入学习按钮、接触器复合联锁的控制电路的工作原理和接线方法，掌握复合联锁的调试技巧，能够实现电动机的正反转控制，并提高控制电路的可靠性和安全性，减少误操作带来的风险。
接触器控制 Y－△降压控制：学习 Y－△降压启动控制电路的原理和接线方法，掌握接触器的安装与调试技巧，能够实现三相异步电动机的 Y－△降压启动控制，了解降压启动在减轻电动机启动电流冲击、延长电动机使用寿命等方面的优势及其适用范围。
铣床主轴与进给电机的联锁控制：以铣床为实例，学习主轴电机与进给电机之间的联锁控制原理和接线方法，掌握铣床电气控制系统的调试与故障排除技能，了解机床电气控制在机械加工中的重要作用，提高学生的实践操作能力和故障诊断能力。
时间继电器控制 Y－△降压起动控制：学习时间继电器控制的 Y－△降压启动控制电路的工作原理和接线方法，掌握时间继电器的整定和调试技巧，能够实现电动机的自动 Y－△降压启动控制，提高生产自动化程度，减轻操作人员的劳动强度。
车床控制线路的模拟安装：通过模拟安装车床控制线路，学习车床电气控制系统的组成和工作原理，掌握控制线路中各电器元件的安装位置、接线方法和调试技巧，了解车床电气控制在机械加工中的应用，培养学生的实践动手能力和团队协作精神。
直流电动机的拆装训练（教师演示）：由教师进行演示，让学生了解直流电动机的结构组成和拆装流程，观察直流电动机的定子、转子、电刷等部件的构造和安装位置，为学生后续的直流电动机检修训练打下基础。
直流电动机的检修训练（老师演示）：教师通过实际操作演示，向学生展示直流电动机常见故障的检修方法和技巧，如电枢绕组短路、断路，换向器磨损，电刷接触不良等故障的诊断与排除，帮助学生掌握直流电动机的检修要点，提高学生的故障排除能力和实践操作水平。
