通用电工实验与电工技能实训考核实验室
一、产品特点
本产品集电工实验、实训与考核于一体，实现资源共享与一室多用，有效减少实验实训所需指导教师和教室数量。其涵盖电工学、电工原理等课程的实验与实训项目，借助九孔通用万能实验底板和分立式透明元件盒，能够灵活组合实验，且元器件可重复利用，极大便利实验操作过程，显著提升学生动脑与动手能力。

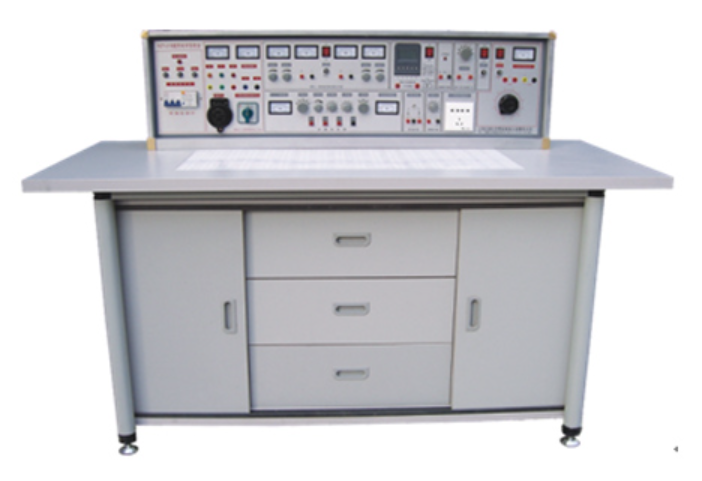

二、实验台及操作桌结构
（一）实验台
外壳尺寸：长 123cm、宽 35cm、高 20cm。
配备三相保险座。
具备三相电源输入指标。
总开关：作为实验台电源总开关，具备漏电、过载保护功能。
试验按钮：用于试验漏电开关的漏电功能。
电源输入指示灯 1 只。
电源输出指示灯 3 只，分别为红、绿、黄三色。
交流电压表：用于指示输出线电压。
电压转换开关：与电压表配合使用，可监示输出线电压的大小与对称情况。
接线座 5 只：A 单元提供三相四线及地线输出。
电流表：显示 W 相电流输出指示。
四插座：A 单元实现三相四线电源输出。
接线座 2 只：B 单元用于交流低压电源输出。
电表（2A）：指示 B 单元交流电流。
旋钮：用于 B 单元 3 - 24V 交流低压选择输出。
开关：控制 C 单元双路直流稳压电源。
旋钮：用于调节 C 单元双路Ⅰ路稳流。
旋钮：用于调节 C 单元双路Ⅱ路稳流。
接线座 2 只：C 单元Ⅰ路直流稳压输出。
保险座：为 C 单元双路稳压电源提供保险。
电表 4 只：用于双路稳压电源电压、电流指示。
接线座：D 单元直流 5V 稳压输出。
电表：指示 D 单元电流 0.5V 输出。
开关 1：用于控制各低压交流电、信号源。
开关 2：控制 E 单元交直流调压电源。
电表：指示 E 单元交流电压输出。
接线座 4 只：E 单元交流、直流输出口。
旋钮：用于 E 单元 0～240V 电压调节。
插座：G 单元 220V 输出插座。
旋钮：调节音频功率放大器音量。
接线座 2 只：音频信号输入。
按钮：单次脉使能开关。
接线座 3 只：单次脉冲输出口。
电表：指示函数发生器正弦波输出电压。
旋钮：用于正弦波输出三级衰减幅度粗调。
旋钮：正弦波输出口控制。
接线座：正弦波输出口。
旋钮：用于矩形波输出幅度调节。
接线座：三角波输出口。
旋钮：用于函数信号发生器频率细调。
接线座：矩形波输出口。
旋钮：用于函数信号发生器五级频率粗调。
电表：指示函数发生器输出频率。
实验桌面尺寸：长 160cm、宽 70cm。
智能型多功能交流电路测量电表：能够同时测量工作电路中的电流 I、电压 U、功率 Kw、电能 Kwh、工作时间 T，配备八位液晶显示。
储存板：用于放置元件盒。
左储存柜：存放储存板且带门锁。
抽屉：放置常用工具。
右储存柜：存放储存板且带门锁。
通用电路板：规格为 35cm×90cm，元件盒可在其上任意拼插进行实验。
（二）实验台主要技术指标
输入工作电源：三相四线。
输出电源及信号：
A 单元：三相四线。
B 单元：交流电压档位涵盖 3V、6V、9V、12V、15V、18V、24V。
C 单元：双路恒流稳压电源，具备过载及短路保护功能。两路输出电压范围均为 0～30V，内置式继电器可自动换档，多圈电位器实现连续调节，操作便捷。输出最大电流为 2A，具有预设式限流保护功能。其电压稳定度低于 10-2，负载稳定度低于 10-2，纹波电压低于 5mv。
D 单元：直流稳压 5V，电流 0.5A。
E 单元：交直流电压 0～240V 连续可调，电流 2A。
F 单元：220V 电压输出，用于外接仪器。
单次脉冲源：每次可输出一对正负脉冲。
函数信号发生器：
频率范围：5HZ - 550KHZ，分为五个频段。
频率指示：由 HZ 表直接读出。
电压输出范围：正弦波在 5HZ - 250KHZ 时＞4.5V、250KHZ - 550KHZ 时＞3.5V，具备 0db、20db、40db 三级衰减及连续细调功能；矩形波在 5HZ - 250KHZ 时＞4.5V、250KHZ - 550KHZ 时＞3.5V，幅度可连续调节；三角波在 5HZ - 550KHZ 时＞1V。
音频功率放大器：输入音频电压不低于 10mv，输出功率不小于 1W，音量可调，内置喇叭可用于放大器电路扩音，也可作为信号寻迹仪器使用。
智能型多功能交流测量电表：精度 1.0 级，可同时测量电路电流 I、电压 U、功率 Kw、电能 Kwh，工作时间 T，八位液晶显示。
漏电保护：漏电动作电流为 30mA。
绝缘电阻：大于 5MΩ。
三、结构与配备（以二十四座为例）
（一）实验桌
配置 12 张学生实验桌，每桌供两人使用，实验桌外形尺寸为长 160cm、宽 70cm、高 80cm。桌子中央配置通用九孔电路插板，尺寸为 45cm×70cm。电路原理实验部分可根据电路在其上任意拼插元器件实验盒以构成实验电路。元件盒盒体采用透明设计，直观展示内部元件，盒盖印有永不褪色的元件符号，线条清晰美观。盒体与盒盖采用科学的压卡式结构，便于维修与拆装。实训继电控制部分的元器件已安装在特制元件盒上，实验时插在通用底板上即可连线实训，操作方便灵活。每张操作桌配有一胶皮板，用于保护通用电路板和桌面（如需在桌上放置电动机、进行焊接等操作）。桌子下部设有元器件储存柜，用于存放实验元件器件及工具。
（二）示教控制台
配备 1 台示教控制台，由示教实验操作桌、实验台、演示控制屏构成，能够分别控制 12 台学生实验台的电源。
（三）实验台
共配备 12 台实验台，每张学生实验操作桌上配置 1 台。
（四）器材配备
包括人体复苏模型 1 个，灭火器 1 只，手电钻 3 把，表笔、扳手、剥线钳、镊子、钢丝钳、尖嘴钳等工具 13 套，电烙铁及烙铁架 25 套，指针万用表 13 只，数字万用表 1 只，电度表 13 只，兆欧表 13 只，钳形表 13 只，转速表 1 只，绕线机 2 台，保险盒 39 只，配电板 26 块，熔断器 78 只，拉线开关、圆插座、平灯头各 26 只，20W 日光灯 13 套，交流电流表 39 只，交流电压表 13 只，换相开关 13 只，电阻一批，变压器组件 13 套，三相电动机拉具 1 套，钢锯架 13 把，单相电动机 13 台，三相 180W 鼠笼式电动机 26 台，100W 直流电机 1 台，交流接触器 52 只，组合开关 13 只，3H 铁壳按钮 13 只，热继电器 26 只，时间继电器 13 只，变压器 13 只，单刀开关 13 只，三相闸刀 13 只，信号灯 13 只，变压器绕线桌 1 张，13 套实验所需电阻、电位器、电感、电容、变压器、条形磁铁、二极管、三极管等元器件，双门立柜 2 个，学生凳 25 张。以上配备为通用电工实验与电工技能实训考核实验室的建设提供了完善的硬件支持，助力实现高效的电工教学与技能培养目标。
