电工.电子.电拖技能实训与考核实验室成套

电工.电子.电拖技能实训与考核实验室成套

在当今我国电子工业和信息产业蓬勃发展的大背景下，为满足对一线技术应用型操作人员的需求，响应教育部以就业为导向的高等职业教育改革号召，本公司技术人员精心研发了一款专业实验设备 ——[设备名称]。该设备紧密贴合 “电子电器类”“电子技术应用类”“电子信息类” 相关教学大纲要求，在电子技能实训方面，创新性地突破传统实验室实训教学模式。

通过让学生进行基本操作技能训练，以及亲手制作、调试二十几类实用新型电路，使其熟练掌握电子产品的制作与调试流程，具备阅读电路原理图和 PCB 图的能力，熟悉常用电子元器件的选择与测试方法，掌握焊接和电路组装工艺技能。设备中配备二十几套特制实训电路板及相应元器件，让学生能够在实践中学习处理安装调试过程中出现的问题。此外，实训电路涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等丰富内容，全面提升学生的电子技能。

在电工技能实训上，该设备通过系统开展安全用电教育，以及常用工具和仪表的使用教学，涵盖电工基本技能训练、电动机的安装维护与故障处理、电动机基本控制线路的安装调试维修、常用生产机械电气控制线路的故障分析与处理等项目，助力学生达到劳动及社会保障职业技能鉴定中级以上水平。

本设备的实训内容采用分层与模块化设计，能够满足不同学制、不同生源学校的实际需求，学校可根据自身情况灵活选择实训项目。它兼具科学性、验证性、实用性与趣味性，是高等、中专、职业学校以及各类培训机构为学生步入社会参加工作前开展实践训练的必备设备，同时也非常适合考核机构用于对学生进行考核。

在实训台及操作桌结构方面，实验台具备卓越的构成与性能：

• 电源及参数 ：

• A 组监视电压表可通过换相开关指示三相输出电压。

• B 组三相电源输出由三相电源插座和安全接线座实现，受万能开关控制，提升安全性。

• C 组提供 0 - 220V 电源输出，含一组万能插座，满足各种仪器工作电源需求。

• D 组配备一台 0.5KVA 单相调压器，可输出 0 - 240V 交直流电源，且有电压输出表指示。

• E 组固定直流稳压电源输出电压 5V，最大输出电流 500mA。

• F 组恒流稳压电源为双路 0 - 30V 稳压输出，内置式继电器自动换档，多圈电位器可连续调节，使用便捷，最大输出电流 1.5A，具备预设式限流保护功能，输出由 0.5 级数字电流表、电压表指示，具有高电压稳定度（＜10-2）、负载稳定度（＜10-2）和低纹波电压（＜5mv）。

• 输入电源为三相四线电源，输入时指示灯会亮起。

• 电源输出设计有嵌入式保险盒和漏电开关二级保护功能，配备一个应急开关，具体如下：

• 单次脉冲源 ：每拨按一次钮子开关可获得一组正负脉冲。

• 函数信号发生器 ：可输出正弦波、三角波、矩形波，其性能如下：

• 频率范围：5HZ - 550KHZ，分为五个频段。

• 频率指示：由 HZ 表直接读出。

• 电压输出范围：正弦波 5HZ - 250KHZ＞4.5V、250KHZ - 550KHZ＞3.5V，具有 0db、20db、40db 三级衰减及连续细调功能；矩形波 5HZ - 250KHZ＞4.5V、250KHZ - 550KHZ＞3.5V，幅度连续可调；三角波 5HZ - 550KHZ＞1V。

• 音频功率放大器 ：输入音频电压不低于 10mv，输出功率不小于 1W，音量可调，内置喇叭，可用于放大器电路扩音，也可作为信号寻迹仪器使用。

• 智能型直流数字电流表 ：精度 0.5 级，采用 ICL 公司高性能 AD 转换器配合高速 MPU 单元设计，通过键控、数显窗口实现人机对话功能控制模式。具备自动与手动量程，20mA、200mA、2000mA 三档，测量范围 0 - 2000mA，还有数据存储与查询、超量程报警等功能。

• 变压器 ：内置式 220V/12＋24V，功率 25W。

• 喇叭 ：8Ω，0.5W 内置式。

• 蜂鸣器 ：内置式。

• 灯头座 ：250V、4A 灯头座一只，固定在实验台上，方便安全地用于实训中电路验证。

• 智能型多功能交流测量电表 ：通过选择键能同时测量工作电路中电流 I、电压 U、功率 Kw、电能 Kwh、工作时间 T，八位液晶显示。

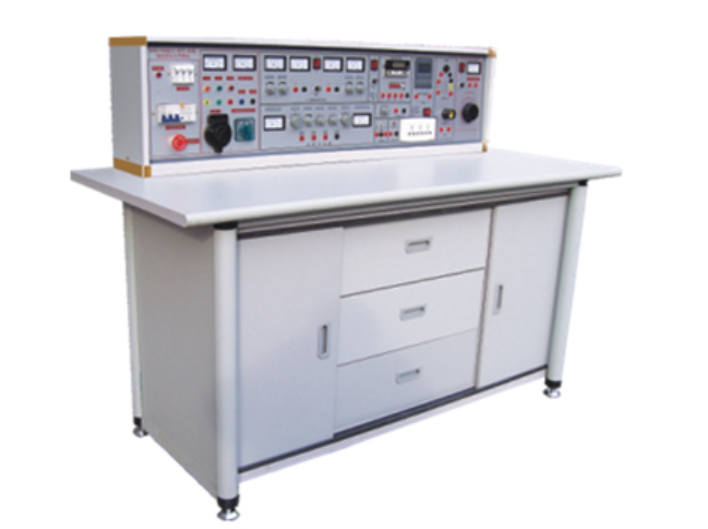

实验操作桌采用双面饰面板制成，具备不变形、不褪色的特点，尺寸为 160×70×80cm。采用铝合金框架，造型美观大方，中间设有抽屉用于存放工具，左右各有一个储存柜，可存放元器件。

在构成与配备方面（以二十四座为例）：

• 实验操作桌 ：共 12 张，一桌二座，桌面中央设置通用九孔继电控制实训插板（尺寸：45×70cm），元器件已装在特制元件盒上，方便实验布线。每张操作桌配有一粒胶皮板，保护插板和桌面。

• 示教控制台 ：1 台，由示教实验操作桌、实验台、演示控制屏组成，能分别控制 12 台学生实验台的电源，尺寸为 160×70cm。

• 实验台 ：共 12 台，每张学生实验操作桌上配置 1 台。

• 器材配备 ：丰富多样，包括人体复苏模型、灭火器、手电钻、台钻、表笔、扳手、剥线钳、镊子、钢丝钳、尖嘴钳等工具 13 套，电烙铁及烙铁架 25 套，MF-47 指针万用表、数字万用表、电度表、兆欧表、钳形表等 13 只，以及电阻、变压器组件、三相电动机拉具、钢锯架、单相电动机、三相 180W 鼠笼式电动机、100W 直流电机等各类器材，还有交流接触器、组合开关、3H 铁壳按钮、热继电器、时间继电器等组件，初步焊接通用线路板及组件、电子技能实训考核组件（包括特制线路板及相应元器件）、学生凳等也一应俱全。

在实训项目上，电工部分涵盖低压验电表的使用、小型变压器故障检查与排除、口对口人工呼吸法和胸外心脏压挤法观察、常用工具的使用与识别等 40 余项；电子部分包括常用仪器仪表的使用、常用电子元器件的识别与检测、电烙铁拆装与电子锡焊技能训练等 20 余项；电力拖动部分则有闸刀开关正转控制线路、接触器点动正转控制线路、具有自锁的正转控制线路等 20 余项，全面助力学生在电工. 电子. 电拖技能实训与考核实验室成套设备的使用中，系统提升专业技能水平。
