电工技能实训与考核实验室成套设备

电工技能实训与考核实验室成套设备

一、产品特点

在当今各类企业发展进程中，对于员工工艺要领及操作技能的熟练掌握有着迫切需求。基于此，我公司精心研发了这款电工技能实训与考核实验室成套设备，它充分融合了 “电子类”“机械类”“电子电器类”《电工技能训练》教学大纲，并严格遵循劳动及社会保障部颁布的 “工人技术等级标准” 和 “职业技能鉴定规范”，紧贴国家教育职业技术培训 “培养技能，重在应用” 的核心理念。

该电工技能实训与考核实验室成套设备在实训内容规划上，注重广泛性、科学性与实用性，涵盖了安全用电常识普及，常用工具及仪表的规范使用，电工基础技能强化训练，电动机的精准安装、日常维护以及故障高效处理，电动机基本控制线路的专业安装、调试与维修，还有常用生产机械电气控制线路的故障深度分析与妥善处理等多个关键项目。学员通过系统实训，能够轻松达到职业技能鉴定中级及以上水平。目前，此设备已在众多高等院校、中专、技校、职业学校以及各类培训机构中广泛应用，成为学生踏入社会工作前提升专业技能的必备训练利器，同样也适用于考核机构作为对学生专业能力考核的理想设备，助力学员在电工技能领域实现从理论到实践的无缝对接，为今后的职业发展筑牢根基。

二、实训台构成与性能

1. 电源及参数

• 输入电源 ：设备采用三相四线电源，输入瞬间指示灯即刻点亮，直观显示电源输入状态。

• 电源输出 ：具备嵌入式保险盒与漏电开关双重保护机制，增设一个应急开关，全方位保障使用安全。其中，监视电压表借助换相开关精准指示三相输出电压；三相电源输出则通过三相电源插座和安全接线座实现，配合万能开关掌控三相电输出，有效提升操作安全性；0 - 220V 电源输出配备一组万能插座，为各类仪器设备稳定供电；可调交直流电源内置一台 0.5KVA 单相调压器，可输出 0～240V 交流电压，电压输出数值由表清晰指示；恒流稳压电源一路 0 - 30V 稳压输出，采用内置式继电器自动换档，多圈电位器实现连续调节，方便快捷，且输出最大电流可达 1.5A，具备预设式限流保护功能，输出电压由 0.5 级数字电流表、电压表精准指示，电压稳定度、负载稳定度均＜10⁻²，纹波电压＜5mv，保障电源输出的高精度与稳定性。

• 智能型真有效值交流电流表 ：精度高达 0.5 级，测量范围在 0～5A 之间，运用美国模拟器件公司新型高性能 RMS 真有效值转换器，搭配高速 MPU 单元设计而成，具备量程自动判断、真有效值自动切换、告警、复位等智能功能，操作简便，测量精度高，安全性能卓越。

• 智能型交流多功能测量电表 ：能够同步测量电流 I、电压 U、功率 Kw、电能 Kwh、工作时间 T 等多项关键参数，为实训过程提供全面、精准的数据支持，便于学员实时掌握设备运行状态，做出科学准确的分析判断。

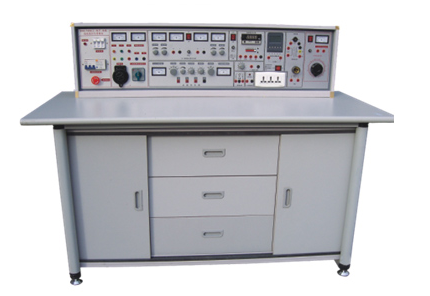

2. 实验操作桌 ：整体采用双面饰面板精心打造，具备出色的稳定性，不易变形，且色泽持久不褪色。桌面尺寸为 160×70×80cm，采用铝合金框架结构，造型时尚美观。桌面中间贴心设置抽屉，用于存放各类工具，左右两侧各配备一只储存柜，可整齐收纳元器件，方便学员随时取用，提高实训效率，确保实训桌面整洁有序。

三、整套设备构成与配备（以二十四座为例）

1. 实训操作桌 ：共配置 12 张，采用一桌二座的布局方式，桌面中央巧妙设置九孔通用继电控制实训插板（尺寸：45×70cm），学员可根据不同电路要求，将电气元件插入插板进行布线实验。元器件提前安装在特制元件盒上，实训时只需将其插在通用底板上即可迅速连线开展实训，极大提升了操作的便捷性与灵活性。此外，每张操作桌配备一块胶皮板，用于保护插板和桌面，当需要在桌上放置电动机、进行焊接操作或放置重物时，可有效防止桌面受损，延长设备使用寿命。

2. 示教控制台 ：由示教实训操作桌、实训台、演示控制屏三大核心部件组成，具备同时分别控制 12 台学生实训台电源的强大功能，尺寸为 160×70cm，为教师示教提供稳固、便捷的操作平台，便于教师集中管控实训过程，实时观察学生操作情况，及时给予指导与纠正，确保教学效果。

3. 实训台 ：数量为 12 台，每张学生实训操作桌上精准配置 1 台，作为学员开展各类电工技能实训的核心载体，为学员提供稳定可靠的实训环境，保障实训项目顺利进行。

4. 器材配备 ：包含人体复苏模型 1 个、灭火器 1 只，手电钻 3 把，表笔、扳手、尖嘴钳、钢丝钳、剥线钳等工具 13 套，电烙铁及烙铁架 25 套，MF-50 万用表 13 只，数字万用表 13 只，电度表 13 只，兆欧表 13 只，钳形表 13 只，转速表 1 只，绕线机 2 台，保险盒 39 只，配电板 26 块，熔断器 78 只，拉线开关，圆插座，平灯头各 26 只，20W 日光灯 13 套，交流电流表 39 只，交流电压表 13 只，换相开关 13 只，电阻一批，变压器组件 13 套，三相电动机拉具 1 套，钢锯架 13 把，单相电动机 13 台，三相 180W 鼠笼式电动机 26 台，100W 直流电机 1 台，交流接触器 52 只，组合开关 13 只，3H 铁壳按钮 13 只，热继电器 26 只，时间继电器 13 只，变压器 13 只，单刀开关 13 只，三相闸刀 13 只，信号灯 13 只，变压器绕线桌 1 张，双门立柜 2 个，学生凳 25 张。这些丰富的器材配置，充分满足学员在电工技能实训与考核实验室成套设备上进行多样化实训项目的需求，从基础工具使用到复杂电气设备操作与维修，一应俱全，为学员提供了全面而专业的实训支撑，助力学员在实践中快速成长。

四、实训项目

1. 基础操作技能 ：包括低压验电表的规范使用，灭火器的正确操作方法，口对口人工呼吸法和胸外心脏压挤法观察，常用工具的熟练使用与精准识别，常用导线的连接工艺以及绝缘恢复处理，电烙铁的拆装技巧与焊接技能训练，电工识图基本功训练，配电板专业安装，室内配线规范施工，室内照明线路合理安装，电流表、电压表的精准安装，万用表转换开关的正确使用及读数技巧，交流电压、直流电压与直流电流的准确测量，电阻的快速测量方法，兆欧表、钳形电流表、接地电阻测定仪的熟练操作运用等。这些基础项目旨在帮助学员夯实电工基本操作技能，为后续复杂项目实训奠定坚实基础。

2. 电气设备操作与维修 ：涵盖常用开关类电器的拆装工艺，交流接触器的拆卸与组装流程，热继电器与时间继电器的拆卸组装技巧，常用启动器的结构观察及检测方法，小型变压器的精心制作，小型变压器故障的精准检查与有效排除，三相鼠笼式电动机的拆装与性能测试，三相鼠笼式电动机运行过程中的巡视要点，三相鼠笼式异步电动机的定期维护检修，三相鼠笼式异步电动机故障的深度分析与处理，定子绕组局部故障的准确排除，单相电容式电动机绕组的拆换要点，单相电容式电动机故障的高效排除等。通过此类项目实训，学员能够深入掌握各类电气设备的操作要点、故障特征及维修策略，提升实际工作中的设备维护与故障处理能力。

3. 控制线路安装与调试 ：包含手动正转控制线路的专业安装与检修训练，接触器点动正转控制线路搭建，具有自锁功能的正转控制线路设计，具备过载保护功能的正转控制线路实现，接触器联锁的正反转控制线路布局，按钮联锁的正反转控制线路构建，按钮、接触器复合联锁的控制线路优化，接触器控制 Y-△ 降压启动控制线路安装，X62-W 型铣床主轴与进给电机的联锁控制线路设计，时间继电器控制 Y-△ 降压起动控制线路搭建，C620-1 型车床控制线路的模拟安装等。这些项目着重培养学员对电气控制线路的综合应用能力，使其能够根据生产工艺需求，灵活设计、安装、调试各类控制线路，确保生产设备的稳定运行与高效控制。

4. 电动机专项技能 ：如直流电动机的拆装训练（教师演示指导），直流电动机的检修要点训练（教师演示讲解），让学员对直流电动机的结构组成、工作原理以及拆装检修流程有直观清晰的认识，为今后从事相关直流电机设备的维护保养工作提供理论与实践双重支撑，进一步拓展学员在电工领域的技能覆盖面，提升其综合职业素养，使其在未来的就业市场中更具竞争力，能够胜任各类涉及电工技能的工作岗位，为电工行业的发展贡献自己的力量，同时也为自己赢得广阔的职业发展空间。
