电子技能实训与考核实验室成套设备

电子技能实训与考核实验室成套设备

一、产品特点

随着我国电子工业和信息产业的迅猛发展，对一线技术应用型操作人员的需求日益增长，而世界先进制造工业的快速发展更是促使人才培养模式不断革新。依据《教育部关于以就业为导向，深化高等职业教育改革的若干意见》中强调的 “高等职业院校必须把培养学生动手能力、实践能力和可持续发展能力放在突出地位，促进学生技能的培养” 指导精神，我公司技术人员精心研发了这款电子技能实训与考核实验室成套设备。

该设备创新性地突破了传统实验室实训教学模式，以培养学生基本操作技能为核心，涵盖二十几类实用新型电路的制作与调试实践项目，让学生在亲手制作电子产品的过程中，熟练掌握阅读电路原理图和 PCB 图的方法技巧，深入了解常用电子元器件的选型与测试标准，精准把握焊接工艺要点以及电路组装的操作规范（设备中配备二十几套特制实训电路板和对应元器件），并且具备独立解决安装调试过程中各类突发问题的能力素养，为后续职业发展筑牢根基。

从实训内容来看，这款电子技能实训与考核实验室成套设备广泛覆盖开关、音频、信号发生、计数、译码、显示、测量、控制等多个关键领域，全面且系统。其内部架构采用分层次、多模块的设计理念，能够充分满足不同学制、不同生源学校依据自身实际情况灵活选择实训项目的个性化需求。无论是科学性、验证性，还是实用性、趣味性，该设备均表现卓越，已然成为高等、中专、职业学校以及各类培训机构中，助力学生在踏入社会工作岗位前提升专业技能的必备训练利器，同时，凭借其科学严谨的设计与精准的考核功能，也完美适配考核机构对学生专业能力进行评估检测的理想设备标准，全方位满足电子技能教学与测评的多元需求。

二、实训台构成与性能

1. 电源及参数

• 频率范围 ：5Hz 到 550KHz，分为五个频段，满足不同频率范围的实验需求。

• 频率指示 ：通过 HZ 表直接读取频率数值，便捷直观。

• 电压输出范围 ：正弦波在 5HZ - 250KHZ 频率区间输出电压＞4.5V，250KHZ - 550KHZ 频率区间＞3.5V，配备三级衰减功能（0db,20db,40db），支持连续细调；矩形波在 5HZ - 250KHZ 频率区间＞4.5V，250KHZ - 550KHZ 频率区间＞3.5V，幅度连续可调；三角波在整个频率范围（5HZ - 550KHZ）输出电压＞1V，为各类电路实验提供稳定可靠的信号源。

• 0 - 220V 电源输出 ：配备一组万能插座，可为各类仪器设备稳定供电，满足不同设备的用电需求。

• 可调交流电源 ：输出范围 0 - 250V 连续可调，内置一台 0.5KVA 单相调压器，电压输出数值由表清晰指示，方便操作人员精准调控电源电压，适应多种实验场景的电压要求。

• 恒流稳压电源 ：设有二路 0 - 30V 稳压输出，采用内置式继电器自动换档，搭配多圈电位器实现连续调节，操作便捷灵活。每路输出最大电流可达 1.5A，具备预设式限流保护与自动恢复功能，输出电压由 0.5 级数字电流表、电压表精准指示，确保电压稳定度＜10⁻²，负载稳定度＜10⁻²，纹波电压＜5mv，为实验提供高精度、高稳定性的直流电源支持。

• 固定直流电源输出 ：稳定输出 5V 电压，最大输出电流 500mA，为特定电子元件或电路提供可靠的固定直流电源，保障实验过程的稳定性。

• 输入电源 ：设备采用交流 220V，50Hz 电源，接入瞬间指示灯即时点亮，为设备运行提供直观的电源状态提示。

• 电源输出 ：具备嵌入式保险盒与漏电开关双重保护机制，有效保障操作安全。具体输出参数如下：

• 智能型直流数字电流表 ：精度达到 0.5 级，运用 ICL 公司高性能 AD 转换器，结合高速 MPU 单元设计而成。通过键控、数显窗口实现人机交互功能，具备自动与手动量程切换功能，涵盖 20mA、200mA、2000mA 三档，测量范围 0 - 2000mA。同时，具备数据存储与查询、超量程报警、指示等实用功能，方便操作人员实时监测电流数据，确保实验过程的安全与准确。

• 单次脉冲源 ：每拨动一次钮子开关，即可输出一对正负脉冲信号，为特定实验项目提供精准的脉冲激励源，满足数字电路等实验对脉冲信号的需求。

• 函数信号发生器 ：能够输出正弦波、三角波、矩形波三种常见波形。具体参数如下：

• 音频功率放大器 ：输入音频电压不低于 10mV，输出功率不小于 1W，音量可自由调节，内置喇叭可用于放大器电路扩音，满足音频信号的放大需求，同时具备作为信号寻迹仪器的功能，方便操作人员在复杂电路中快速定位信号传输路径，提升故障排查效率。

• 变压器 ：内置 220V/12＋24V 变压器，功率 25W，为相关电路提供稳定的低压交流电源，保障实验过程的顺利进行。

• 喇叭 ：规格为 8Ω,0.5W，采用内置式设计，用于声音信号的输出与提示。

• 蜂鸣器 ：内置式蜂鸣器，可发出警示音，用于提示操作人员特定事件或故障发生，增强实验过程的安全性与交互性。

• 灯头座 ：配备 250V、4A 灯头座一只，固定在实验台上，使用方便、安全，可用于实训中电路的验证等实验操作，为学员提供稳定可靠的灯具安装与测试平台。

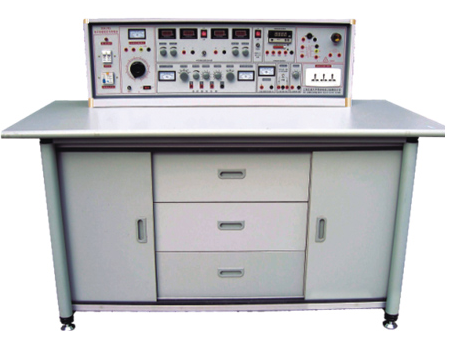

2. 实训操作桌由双面饰面板精心打造而成，具备出色的稳定性，不易变形，且色泽持久不褪色。桌面尺寸为 160×70×80cm，采用铝合金框架结构，造型时尚美观。桌面中间巧妙设置抽屉，用于存放各类工具，左右两侧各配备一只储存柜，可整齐收纳元器件，方便学员随时取用，提高实训效率，确保实训桌面整洁有序。

三、整套设备构成与配备（以二十四座为例）

1. 实训操作桌 ：共配置 12 张，采用一桌二座的布局方式，每张操作桌配备一粒胶皮板，用于保护桌面，当需要在桌上放置重物、进行焊接操作等时，可有效防止桌面受损，延长设备使用寿命。

2. 示教控制台 ：由示教实训操作桌、实训台、演示控制屏三大核心部件组成，具备同时分别控制 12 台学生实训台电源的强大功能，演示屏立在实训台上，尺寸为 160×70cm，可用于教师讲解、演示实验操作步骤与要点，为教学活动提供稳固、便捷的操作平台，便于教师集中管控实训过程，实时观察学生操作情况，及时给予指导与纠正，确保教学效果。

3. 实训台 ：数量为 12 台，每张学生实训操作桌上精准配置 1 台，作为学员开展各类电子技能实训的核心载体，为学员提供稳定可靠的实训环境，保障实训项目顺利进行。

4. 器材配备 ：包含 13 只 MF - 47 万用表，13 只数字万用表，台钻 1 台，微型手枪钻 1 台，电烙铁及烙铁架 25 套，双门立柜 2 个，放置台钻桌 1 张，13 套尖嘴钳，斜口钳，螺丝刀，扳手，镊子，敷铜板 13 片，初步焊接通用线路板及组件 13 套，13×22 套电子技能实训考核组件（包括特制线路板及相应元器件），25 张学生凳。这些丰富的器材配置，充分满足学员在电子技能实训与考核实验室成套设备上进行多样化实训项目的需求，从基础工具使用到复杂电子设备操作与维修，一应俱全，为学员提供了全面而专业的实训支撑，助力学员在实践中快速成长。

四、实训项目

1. 基础技能实训 ：包括常用仪器仪表的规范使用，常用电子元器件的准确识别与检测，电烙铁拆装工艺以及电子锡焊技能训练，印刷线路板的制作技巧等。这些基础项目旨在帮助学员夯实电子专业基本操作技能，为后续复杂项目实训奠定坚实基础。

2. 电源制作实训 ：涵盖三端集成稳压直流电源的制作，串联型直流稳压电源的制作等。通过此类项目实训，学员能够深入掌握直流电源的电路原理、制作工艺以及调试方法，提升实际工作中的电源设计与维修能力。

3. 放大器与振荡器制作实训 ：如低频信号电压放大器的装配与测试，具有负反馈信号放大器电路的制作与测试，文氏桥振荡器的焊接与调试等。这些项目着重培养学员对放大器和振荡器电路的综合应用能力，使其能够根据实际需求，精准设计、制作、调试各类放大器和振荡器电路，确保电子设备的稳定运行与信号处理效果。

4. 实用电子电路制作实训 ：包含电池电压监视电路的制作与测试，电子催眠器电路的制作，模拟 “知了” 电子电路的制作实训，实用声控、光控节电照明灯的制作与实训，语音报警喇叭的制作与实训，逻辑测试器的制作与测试，正负脉冲信号的制作与测试，智力竞赛抢答器的制作，水位报警器电路的制作，迷你闪光彩灯的制作，光控音乐门铃，实用模拟自然风控制器的制作，台灯调光电路，实用 CMOS 触摸锁钥电路，自动充电器的制作，半导体收音机的组装与调试等。这些实用性强的电子电路制作项目，充分激发学员的学习兴趣与创新思维，让学员在实践中掌握各类实用电子电路的设计要点、制作工艺和调试技巧，提升其实际工作中的电子电路制作与维修能力，增强就业竞争力。
