制冷制热综合实验室设备

制冷制热综合实验室设备

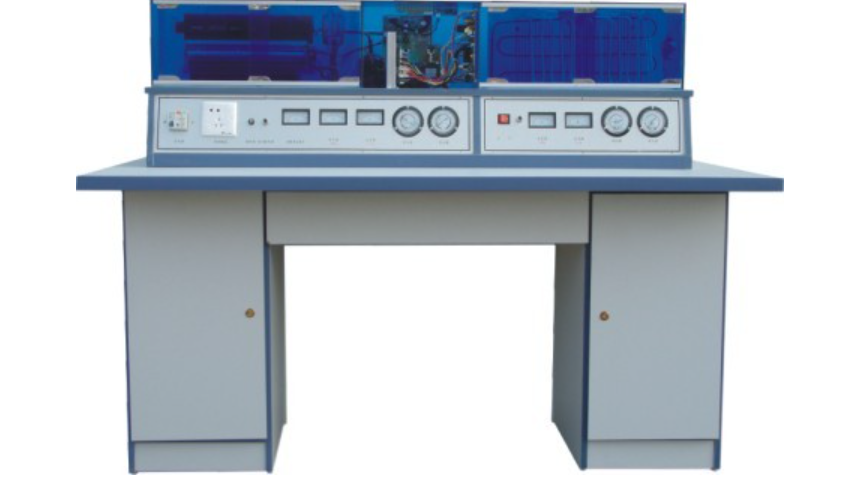

制冷制热综合实验室设备（第六代）在第五代基础上进行了大规模改造升级，新增多种类型空调、冰箱系统及电路，涵盖十几个新机种，助力学生全面掌握制冷与制热技术。分体空调采用立体结构，前部为仿真室内机组，后部为仿真室外机组，室内机组升级为真实空调组件，搭配真空调全透明外壳；冰箱部分也进行了优化改进，前后格分离，前部为冷冻室，后部为电冰箱压缩机及工作室等。

为解决冰箱、空调温度显示问题，第六代产品引入巡回检测数码温度显示系统，可直观呈现制冷制热系统中各关键点温度，以数字形式展示，极大提升了教学的可视化效果。

一、显著特点

1. 合理紧凑的设计 ：整体设计科学、紧凑，有效拓展实验室视野，为教学活动提供更舒适的空间。

2. 精准的温度监测 ：配备多点温度采集、巡回检测及数码显示功能，确保对系统温度变化的精确监控。

3. 软硬件结合的教学模式 ：软硬件协同工作，丰富实验项目内容，通过纯软件模拟仿真制冷、制热全过程，提升教学的多样性和趣味性。

二、实习项目丰富多样

空调冰箱系统流程实习项目

包括普通单门电冰箱、双门直冷式与间冷式电冰箱、单门直冷式与间冷式电冰箱的制冷系统流程，热敏电阻温控器、GR204EIC 温控器系统流程，以及分体式热泵型空调器系统流程、电控系统流程、窗式电泵型空调器系统流程、风冷柜式空调器电控系统流程、电冰箱动态演示系统、分体式热泵型空调器动态演示系统等。

新增分体空调电路常见故障实验项目

• 整体不工作或异常 ：可模拟微处理器损坏、晶振不良、CPU 工作 +5V 电源丢失、整流二极管损坏、三端稳压 7812 不良、CPU 复位不良等故障，通过相应故障代码提示，指导学生进行更换或修复操作。

• 室内风机工作但主机不运行 ：设置电容过载保护器断路、控制指令错误、12V 电源丢失等故障场景，让学生学会排查与解决。

• 遥控失灵问题 ：演示遥控器损坏、接收头不良、CPU 不良等导致遥控失灵的故障，培养学生对遥控系统的检测与维修能力。

• 其他特定故障 ：如整体工作但无蜂鸣器声、风门不动作等情况，通过相应故障代码引导学生进行针对性的故障排除。

三、技术参数实用

工作电源为 AC220V±5% 50HZ，环境温度适用范围 - 5℃～40℃，相对湿度在 25℃时 ≤85%，整机功耗小于 1KW，外形尺寸 1600mm×800mm×1170mm，制冷机类型空调用 R22、冰箱用 R12，压缩机功率空调 1ph、冰箱 1/10ph。

四、故障设置方法完善

空调器故障设置方法

涵盖漏氟、毛细管堵塞、氟太多、压缩机吸气口堵塞、冷凝器脏堵塞、蒸发器脏堵塞、压缩机过载保护器故障、压缩机启动电容器故障、不制热、室外风机不转、室内风机不转、温控不灵、遥控接收头损坏、整流电源电路故障、制冷系统故障、风门不动作、温控头损坏、+5V 电源故障、+12V 电源故障、遥控器损坏等多种常见故障，通过特定方法模拟，让学生熟悉故障现象与解决措施。

电冰箱故障设置方法

包括漏氟、毛细管堵塞、氟太多、压缩机吸气口堵塞、压缩机启动电容故障、不停机、灯不亮等故障，依据相应设置方法进行故障演示，提高学生对电冰箱故障的诊断与维修能力。

制冷制热综合实验室设备（第六代）凭借先进设计、丰富功能与完善的技术支持，为制冷制热教学提供了高效、实用的平台，是各类院校相关专业教学的理想选择。
