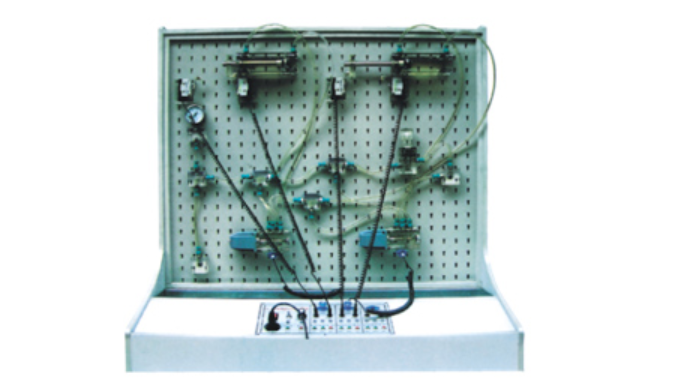

透明液压传动实验演示系统

一、产品特点

液压传动具备重量轻、功率大、结构简单、布局灵活、控制便捷等优势，其速度、扭矩、功率均可实现无级调节，能够快速换向与变速，调速范围宽泛，快速性优良，运行平稳，噪音低，元器件易于系列化、标准化、通用化。随着科技发展，液压传动作为传递动力与控制的传动方式，在医疗、科技、军事、工业自动化生产、起重、运输、矿山、建筑、航空等众多领域得到广泛应用。

为契合液压技术发展，我公司推出 YY-18A 型透明液压传动演示系统，填补了技校、中专、大专院校液压传动通用教学设备的空白。该系统涵盖方向控制回路、压力控制回路、速度控制回路、顺序控制回路等基本功能回路，通过对四大基本功能的十八种基本控制回路实验演示（扩展实验可达 60 种），助力学生熟悉二十多种常用液压元件的结构、性能及用途，掌握十几种基本回路工作过程及原理，提升故障处理与问题解决能力，激发学习兴趣。利用该系统，学生还能对产品元件容限内的其他油路进行实验，适用于图设计、毕业设计。

二、主要性能指标

1. 电源：220V±5% 50Hz

2. 演示台外形尺寸：1200mm（长）×600mm（宽）×1800mm（高）

3. 油泵电机：Z-400 直流 Z 系列电动机，功率 400W，配备专用稳压直流电机调速器，调速范围 0 - 2000RPM

4. 演示实验油路液流要求压力仅 0.3 - 0.5Mpa（油泵最高压力：Pmax＝1.5Mpa）

5. 液压泵工作时，在离液压台 1.5m 处噪声 ≤58dB

三、实验演示内容

1. 利用行程换向阀的换向回路

2. 借用手动换向阀的换向回路

3. 采用 O 型、M 型中位机种换向阀的闭锁回路

4. 压力调定回路

5. 二级压力回路

6. 进油节流调速回路

7. 回油节流调速回路

8. 调速齿轮泵调速回路

9. 利用减压阀的减压回路

10. 借用增压缸的增压回路

11. 调速齿轮泵与调速阀的复合调速回路

12. 流量阀短接的速度换接回路

13. 调速阀串联的二次进给回路

14. 调速阀并联的二次进给回路

15. 利用压力继电器的顺序动作回路

16. 借行程开关控制的顺序动作回路

17. 利用液控单向阀的闭锁回路

18. 用顺阀的顺序动作回路

19. 串联液压缸的同步回路

20. 利用 H 型换向阀的卸载回路
