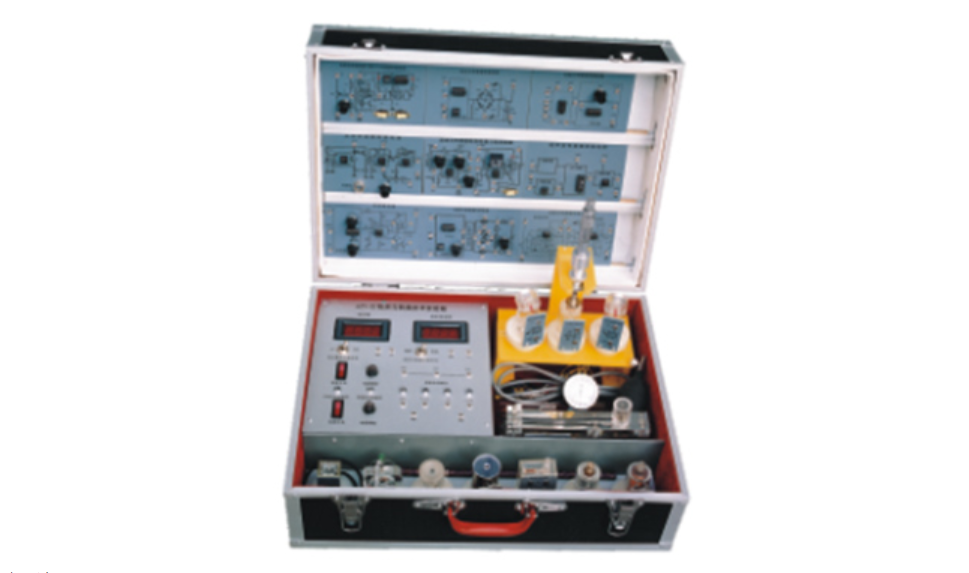

箱式传感器实验装置

箱式传感器实验装置

实验方法

使用箱式传感器实验装置开展实验时，首先需打开机箱盖，将电源线插入相应接口，并妥善安装位移台架。根据实验需求，选择合适的传感器置于台架底圆孔中。然后，小心地把螺旋测微器放入台架上部的开口处，并精细调整测微器位置，使其与传感器的可移动部分保持同轴，调整完成后旋紧装置，再利用上下两只滚花螺母将测微器锁紧固定。接下来，使用导线连接右板上的电源传感器以及对应的信号转换电路板，确保连接正确无误后接通电源，并仔细调整传感器和放大器的零点，使设备处于最佳初始状态。在实验推进过程中，若发现电源短路指示灯亮起，这表明该路电源可能存在短路故障。此时，务必保持冷静，立即停止相关操作，耐心查明故障原因，并及时排除隐患。待故障完全解决后，建议延时一分钟左右，再重新接通电源继续开展实验，以保障实验过程的稳定性和安全性。

实验项目

1. 电阻式传感器性能实验系列 ：包含单臂性能、半桥性能、全桥性能实验以及震动实验和电子秤实验，通过更换不同的连接方式和施加不同的激励信号，深入探究电阻式传感器在各种工况下的输出特性及应用特点。

2. 电容传感器特性实验组 ：涵盖变面积式电容传感器特性实验、差动式电容传感器特性实验以及震动实验和电子秤实验，重点研究电容式传感器在不同结构形式和工作模式下的电容变化规律及其对被测量的响应特性。

3. 差动变压器类实验 ：包括特性实验、震动实验以及电子秤实验，系统分析差动变压器的工作原理、电气性能以及在实际测量中的应用优势和注意事项。

4. 光电式传感器实验 ：有转速测量实验和旋转方向测量实验，借助光电转换原理，准确测量物体的转速和判断旋转方向，同时了解光电式传感器的快速响应特性和抗干扰能力。

5. 霍尔传感器实验 ：涉及接近式霍尔传感器实验和霍尔传感器的转速测量实验，深入探究霍尔效应在传感器中的应用，掌握霍尔传感器对磁场变化以及物体运动的检测原理和方法。

6. 涡流传感器实验集 ：包含位移特性实验、震动实验、转速测量实验以及被测体材质影响特性实验，全面研究涡流传感器在不同材质和工况下的性能表现，了解其在无损检测和位移测量等领域的应用潜力。

7. 温度传感器及温度控制实验（AD590） ：通过实验掌握 AD590 温度传感器的工作特性和温度测量方法，同时学习简单的温度控制策略和实现手段，体会温度传感器在环境监测和工业控制中的重要作用。

8. 磁电式传感器实验组 ：包括转速测量实验、特性实验以及应用实验，深入研究磁电式传感器的发电原理和电气性能，挖掘其在转速测量和运动物体检测等方面的应用价值。

9. 压电加速度式传感器的特性实验 ：专注于压电加速度式传感器的性能测试和特性分析，了解其在动态测量和振动检测中的优势及局限性，掌握正确的使用方法和测量技巧。

10. 光纤传感器位移特性实验 ：探索光纤传感器的工作原理和位移测量特性，研究光纤的光强调制、相位调制等特性与位移变化之间的关系，展望光纤传感器在高精度位移测量和远程监测等领域的广阔前景。

这款箱式传感器实验装置凭借其丰富的实验项目和全面的传感器类型，为广大学生和科研人员提供了一个理想的实践平台，有助于深入理解和掌握各类传感器的工作原理、性能特点以及实际应用方法，有力推动传感器技术相关专业的教学与科研工作发展。
