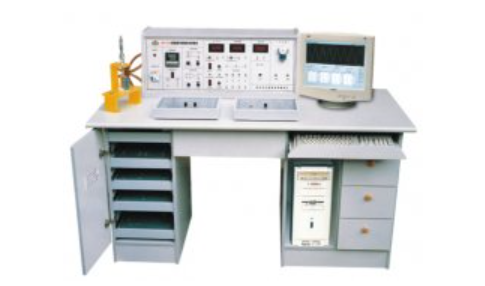

检测与转换技术实验台(配12种传感器)

检测与转换技术实验台(配12种传感器)

一、实验台整体架构

此款检测与转换技术实验台（配 12 种传感器）由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验台桌这六大部分精心构建而成，为各类实验教学活动提供了完备且专业的硬件支撑环境。

主控台部分堪称实验台的 “能量枢纽”，它能够稳定输出±5V、±15V、±2V～±10V（可调）、±2V～±24V（连续可调）的直流稳压电源，同时配备两组温度电源。在主控台面板上，空气开关、电压、频率、转速显示表，以及温度表、温度控制仪微机电源等关键监测与控制元件一应俱全。此外，还搭载了低频信号系统源（1Hz-30Hz 可调）、音频信号源（0.4KHz-10KHz）、差动放大器，气压表、储气箱，以及 RS232 计算机串行接口等丰富资源，充分满足不同实验场景下的多样化需求。

二、核心参数剖析

• 输入电源 ：AC220V 50Hz

• 非线性误差 ：不超过 5%

• 直流电源 ：涵盖±5V、±15V 等稳定电源输出

• 测量精度 ：高精准度保障，误差控制在 1% 以内

• 稳压系数 ：波动范围仅为 ±1%

• 功耗 ：100VA

• 电压纹波 ：极低，仅 ≤10mV

• 输出电流 ：可达 1A 稳定输出

三、传感器群组及实验项目

实验台配备 12 种典型传感器，各具特色，具体如下 ：

基于这些传感器，可开展丰富多元的实验项目，包括但不限于电阻式传感器的单臂、半桥、全桥性能实验，电阻式传感器的震动及电子秤实验；电容传感器的变面积式、差动式特性实验以及震动、电子秤实验；差动变压器的相关特性与震动、电子秤实验；光电式传感器的转速与旋转方向测量实验；接近式霍尔传感器实验，霍尔传感器的转速测量实验；涡流传感器的位移特性、震动、转速测量实验，以及被测体材质对其特性的影响研究；温度传感器及温度控制实验（AD590）；磁电式传感器的特性、转速测量与应用实验；压电加速度式传感器的特性实验；光纤传感器的振动、位移、转速测量实验；压阻式转压力传感器的特性实验，压阻式传感器的差压测量实验；超声波传感器的位移特性与应用实验等。

这款检测与转换技术实验台（配 12 种传感器）融合了先进性与实用性，凭借科学合理的结构布局、精准可靠的技术参数、丰富全面的传感器类型搭配以及系统多元的实验项目体系，可充分满足各大中专院校相关专业课程的实践教学需求，为莘莘学子深入探究检测与转换技术的奥秘搭建了坚实且优质的实验平台，助力其在专业知识领域不断拓展视野、提升实践技能，为未来的职业发展筑牢根基。
