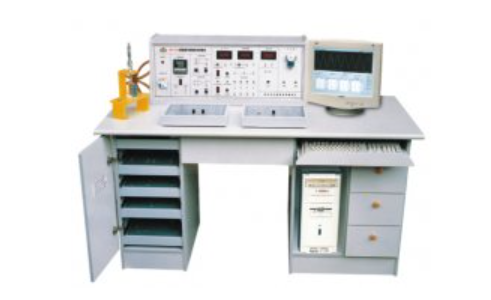

检测与转换技术实验台(配17种传感器)
一、产品主要结构
检测与转换技术实验台（配 17 种传感器）主要由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验台桌这六个核心部分构成。
主控台部分：可提供高稳定的±5V、±15V、±2V～±10V（可调）、±2V～±24V（连续可调）直流稳压电源，以及二组温度电源。主控台面板设有空气开关、电压、频率、转速显示表；温度表，温度控制仪微机电源，低频信号系统源（1Hz-30Hz 可调）、音频信号源（0.4KHz-10KHz）、差动放大器，气压表、储气箱，还有 RS232 计算机串行接口。
二、技术参数
输入电源：AC220V 50Hz
非线性误差：≤5%
直流电源：±5V ±15V
测量精度：≤1%
稳压系数：±1%
功耗：100VA
电压纹波：≤10mV
输出电流：1A
三、传感器技术指标
表格
| 序号 | 实验模块 | 传感器名称 | 量程 | 精度 |
|---|---|---|---|---|
| 1 | 电阻霍尔式传感器 | 电阻式传感器 | ±2mm | ±2% |
| 2 | 霍尔式传感器 | ≥2mm | 0.1% | |
| 3 | 电容式传感器 | 电容式传感器 | ±5mm | ±1.3% |
| 4 | 电感式传感器 | 电感式传感器 | ±5mm | ±3% |
| 5 | 光电式传感器 | 光电式传感器 | 0-2500 转/分 | |
| 6 | 涡流式传感器 | 涡流式传感器 | ≥3mm | |
| 7 | 温度式传感器 | 温度式传感器 | 0-80℃ | ±2% |
| 8 | 磁电式传感器 | 0.5V/m | ||
| 9 | 压电式加速度传感器 | 压电式加速度传感器 | 1-30Hz | |
| 10 | 光纤式传感器 | 光纤式传感器 | ≥1.5mm | |
| 11 | 压力传感器 | 压力传感器 | 0-30kpa | ±2% |
| 12 | 超声波传感器 | 超声波传感器 | 20-60cm | 1cm |
| 13 | 气敏传感器 | |||
| 14 | 湿敏传感器 | |||
| 15 | 霍尔式转速传感器 | 0-2500 转/分 | ||
| 16 | 磁电测速传感器 | 0-2500 转/分 | ||
| 17 | 涡流测速传感器 | 0-2500 转/分 |
四、实验内容
电阻式传感器的单臂性能实验
电阻式传感器的半桥性能实验
电阻式传感器的全桥性能实验
单臂、半桥、全桥性能实验
电阻式传感器的震动实验
电阻式传感器的电子秤实验
变面积式电容传感器特性实验
差动式电容传感器特性实验
电容传感器的震动实验
电容传感器的电子秤实验
差动变压器的特性实验
自感式差动变压器的特性实验
差动变压器的震动实验
差动变压器的电子秤实验
光电式传感器的转速测量实验
光电式传感器的旋转方向测量实验
接近式霍尔传感器实验
霍尔传感器的转速测量实验
涡流传感器的位移特性实验
被测体材质对涡流传感器特性的影响实验
涡流式传感器的震动实验
涡流式传感器的转速测量实验
温度传感器及温度控制实验（AD590）
磁电式传感器的特性实验
磁电式传感器转速测量实验
磁电式传感器的应用实验
压电加速度式传感器的特性实验
光纤传感器的位移特性实验
光纤传感器的转速测量实验
压阻式转压力传感器的特性实验
压阻式传感器的差压测量
超声波传感器的位移特性实验
超声波传感器的应用实验
气敏传感器的原理实验
气湿度式传感器的原理实验
这款检测与转换技术实验台（配 17 种传感器）凭借其丰富的产品结构、精准的技术参数、多样的传感器类型以及全面的实验内容，能够充分满足各大中专院校相关专业课程的实验教学需求，是帮助学生深入理解检测与转换技术原理和应用的优质实验设备。
