检测与传感转换技术实验台(配22种传感器)

检测与传感转换技术实验台(配22种传感器)

一、适用范围

检测与传感转换技术实验台 (配 22 种传感器) 主要适用于各大中专院校的“自动检测技术”“传感器原理与技术”“非电量电测技术”“工业自动化仪表与控制”“机械量电测”等课程的实验教学，且可搭配电脑使用。

二、产品特点

1. 模块化设计 ：其转换电路板采用模块化结构，可根据实际需要灵活选择不同模块，也方便依据教学大纲的变动增加新的实验模块，为教学提供更大的便利性和灵活性。

2. 直观性强 ：传感器和转换电路模块正面印有电路原理图，这种直观的设计有助于学生更直观地了解电路结构，进而增加感性认识、提高实验效果。

3. 使用安全便捷 ：一个模块对应一类传感器，实验接线方便，且电源具备自动保护功能，传感器采用进口透明有机玻璃制作，不仅直观性好，也便于学生观察和学习。

三、技术参数

• 输入电源 ：AC220V 50Hz

• 非线性误差 ：≤5%

• 直流电源 ：±5V ±15V

• 测量精度 ：≤1%

• 稳压系数 ：±1%

• 功耗 ：100VA

• 电压纹波 ：≤10mV

• 输出电流 ：1A

四、产品主要结构

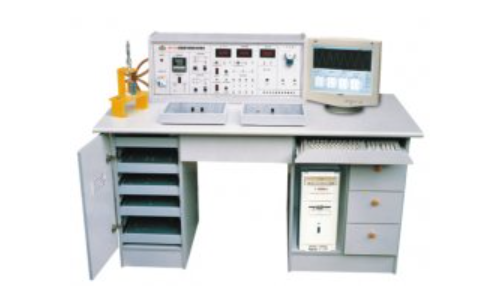

检测与传感转换技术实验台 (配 22 种传感器) 由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验台桌六大部分组成。

1. 主控台部分 ：可提供高稳定的±5V、±15V、±2V～±10V（可调）、±2V～±24V（连续可调）的直流稳压电源以及二组温度电源。主控台面板装有空气开关、电压、频率、转速显示表，温度表，温度控制仪微机电源，低频信号系统源 1Hz - 30Hz（可调）、音频信号源 0.4KHz - 10KHz，差动放大器，气压表、储气箱，RS232 计算机串行接口等丰富设备。

2. 传感器种类及技术指标 ：共配备 22 种传感器，涵盖电阻式、霍尔式、电容式、电感式、光电式、涡流式、温度式、磁电式、压电式加速度、光纤式、压力式、超声波式、气敏式、湿敏式等多种类型，每种传感器都有其特定的量程和精度，可满足不同的实验需求。

3. 实验模块 ：包括电容式传感器转换电路模块、涡流式传感器转换电路模块、光电式传感器转换电路模块、光纤式传感器转换电路模块、超声波传感器转换电路模块、电阻传感器电路与霍尔式传感器转换电路模块、电感式传感器转换电路模块、压力传感器转换电路模块、压电式速度传感器转换电路模块、温度式传感器转换电路模块等。

4. 数据采集卡及处理软件 ：数据采集卡采用 12 位 A/D 转换，分辨率由 1/2048，采样周期 1ms - 1000ms，采样速度可依实验需求进行选择，既可单次采样也能连续采样，配备标准 RS - 232 接口，能与计算机串行工作。处理软件则具备良好的计算机界面，可方便地进行实验项目选择与编辑、数据采集、特性曲线的分析比较、文件存取、打印等操作。

5. 实验桌 ：规格为 1500700780（mm），实验桌的两个储存柜可分别放置实验模板和计算机主机及键盘，中间抽屉则用于安放传感器。主件采用两种材料制作，一种是进口三聚氰胺树脂双面贴面板，搭配优质 PVC 直线封边条；另一种是密度板，经防火板贴面后成形制作。

五、实验项目

检测与传感转换技术实验台 (配 22 种传感器) 可开展丰富多样的实验项目，如电阻式传感器的半桥及全桥性能实验、电阻式传感器的震动实验、电阻式传感器的电子秤实验、差动式电容传感器特性实验、电容传感器的电子秤及震动实验、自感式差动变压器的特性及震动实验、差动变压器的电子秤实验、光电式传感器的旋转方向和转速测量实验、接近式霍尔传感器实验、霍尔传感器的转速测量实验、被测体材质对涡流传感器特性的影响实验、涡流式传感器的电子工业秤、转速测量及震动实验、温度传感器及温度控制实验（AD590）、E 型热电偶的温度控制实验、铜电阻的温度控制实验、磁电式传感器转速测量及特性实验、磁电式传感器的应用实验、压电加速度式传感器的特性实验、光纤传感器的振动、位移及转速测量实验、压阻式转压力传感器的特性实验、压阻式传感器的差压测量实验、超声波传感器的位移特性及应用实验、气敏传感器的原理实验、湿敏传感器的原理实验、热释电红外传感器实验 B 型、移相器实验 B 型、相敏检波器实验 B 型等。
