一、系统概述

这是一套先进且功能强大的网络接口型单片机.微机综合实验开发装置，集成了国内外众多先进教学仪器的优点，紧密贴合现代电子技术发展需求。系统不仅增设了大量新型实用接口，还涵盖了单片机通信与控制技术，可全面支撑单片机、微）、EDA 等多学科的原理接口实验及应用实践，为单片机.微机实验室搭建起综合性实验平台，也为相关开发人员打造了理想实验环境。

二、系统组成

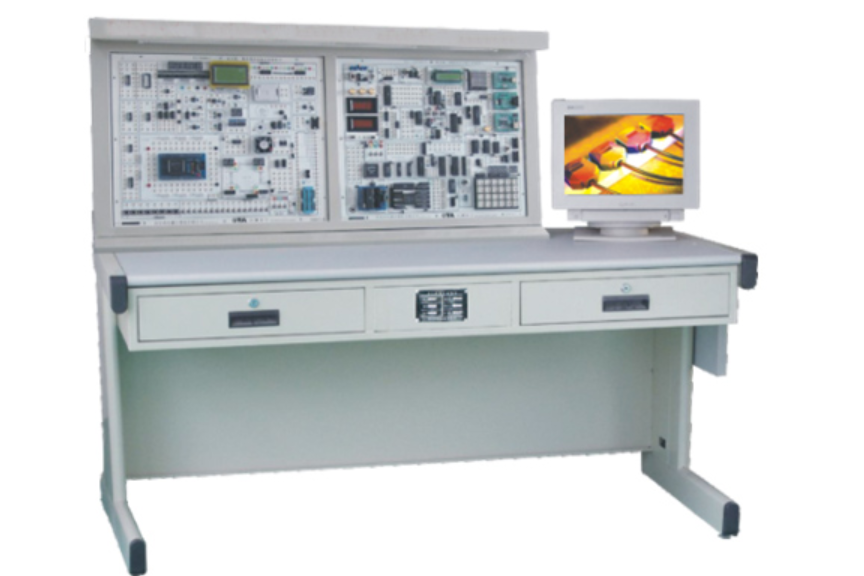

实验装置主要由控制屏、内置直流稳压电源、漏电断路器等构成，其中控制屏由两大块双面印刷线路板精心打造而成。

三、系统特点

1. 三合一实验系统 ：作为集三大系列 CPU 于一体的 网络接口型单片机.微机综合实验开发装置，内置仿真器 和实验系统。实验系统作为基板，既能独立承担 微机原理和接口实验，又能叠插 51 或 96CPU 卡，灵活切换为 51/96 单片机实验开发系统。系统结构紧凑，资源高效共享，无需总线开关切换，可自动识别 CPU 类型。

2. 软硬件配置完善 ：网络接口型单片机.微机综合实验开发装置的软硬件配置完备，仿真软件兼容 Win98/2000/XP 等操作系统，支持汇编语言和 C 语言开发，实验内容丰富多样，是单片机、微机原理和接口教学的得力助手。

3. 支持 CPLD/FPGA 开发 ：同时配备 EDA 下载板和相应 IO 接口，全面适配 altera、lattice、xilinx 三家公司 CPLD/FPGA 芯片实验开发，紧跟数字电路设计潮流。

4. 多样总线实验模块 ：提供并行总线、RS232 总线、RS485 总线、I2C 总线、SPI 串行总线、USB 总线、CAN 总线、1 - WIRE 总线和以太网接口等多种总线类型实验模块，支持调试多种新型外围接口芯片，如 I2C 串行 RAM AT24C02、I2C 串行实时时钟 PCF8563T、I2C 串行 10 位 D/A TL5615、8 位 A/D TL549、1 - WIRE 总线数字温度传感器 DS 18B20、RS232 芯片 MAX232、MAX485、CAN 总线控制器 SJA1000、CAN 总线收发器 TJA1050T、网络芯片 RTL8019AS、看门狗电路 MAX813L 等，充分满足网络接口型单片机.微机综合实验开发装置的多样化需求。

5. 丰富的输入／输出设备 ：配备字符式 1602 LCD、128X64 点阵 LCD、16X16LED 点阵、4X6 开放式键盘、6 位开放式数码管、IC 卡、步进电机、小直流电机、继电器、语音录放（含话筒、喇叭）、打印机接口、小直流电机闭环控制、温度闭环控制等输入／输出设备，为网络接口型单片机.微机综合实验开发装置的实验教学和开发实践提供有力支持。

6. 灵活的运行模式 ：学生借助实验台内置仿真器连接 PC 机，可调试、运行所有实验程序，也可脱离 PC 机独立运行，增强了网络接口型单片机.微机综合实验开发装置的灵活性和实用性。

四、实验项目

1. 单片机内部功能实验 ：包括单片机内部定时／计数器实验（脉冲计数）、中断控制综合实验（电脑时钟）、串行口实验（双机通信、单片机与电脑联机通信）、I／O 口实验、ISP 最小系统实验和看门狗实验、串并转换（74LS164）、并串转换（74LS165）、v／F 转换实验等，全面深入探究单片机内部功能与特性。

2. 单片机、微机常用接口与应用实验 ：涵盖 8 位 8 路 A／D 转换 ADC0809 实验、8 位 1 路 D／A 转换 DAC0832 实验、定时／计数器 实验、串行通信接口控制电路  实验、I／O 口（74LS273／74LS244）扩展实验、并行口扩展实验、地址译码（3 - 8 译码器 74LS138）实验、 键盘输入、LED 显示输出实验、打印机接口控制实验（打印机选配）、继电器控制实验、音乐控制实验、语音录放实验、步进电机（4 相）控制、十字路口交通灯模型控制实验、16X16 LED 点阵实验、128X64 LCD 点阵实验等，充分实践常用接口与应用。

3. 单片机新型总线控制接口实验 ：涉及 I2C 串行 RAM24C02 读写实验、I2C 串行 10 位 D/ATL5615 D/A 转换实验、I2C 串行 8 位 A/DTL549 A/D 转换实验、I2C 串行实时时钟 PCF8563T 应用实验、I - WIRE 总线数字温度传感器 DS 18B20 应用实验、CAN 控制器 STA1000, CAN 收发器 TJA1050T 应用实验、以太网接口 RTL8019AS 应用实验、RS232/485 通信接口实验、USB 总线接口实验等，紧跟新型总线技术发展步伐。

4. 单片机、微机控制应用小系统实验 ：包含直流电机闭环控制实验、温度测量控制（PID 调节闭环控制）等，将单片机.微机控制技术应用于实际小系统中，提升实践能力。

5. 微机接口实验 ：开展 数据传送实验、中断控制器实验，深入研究微机接口技术。

6. 可编程 CPLD／ＦＰＧＡ应用实验 ：基本实验有七人表决器、四位加法器、BCD 码加法器、格雷码变换器、四位并行乘法器、触发器、用 ABEL 语言设计 74LS160 功能模块计数器、多模加减计数器、可控脉冲发生器、简易数码锁、英语字母显示实验、八位乘法器、序列检测器、可变模 16 位加法计数器、正负脉冲数控调制发生器、秒表等；模块实验涵盖 模数转换器实验、 数模转换器实验、步进电机控制实验、1616 LED 点阵显示实验、电子时钟实验、数码管静态显示实验、VGA 接口彩条信号实验、44 键盘扩展实验、128*64 LCD 液晶显示实验、电子音乐演奏实验、RS232 串口发送实验（SEND）、RS232 串口接收实验（RECEIVE）、PS/2 键盘接口逻辑设计、单片机总线接口实验、异步串口通讯（UART）等；数字系统设计方面可进行数字钟、频率计、交通灯、数字锁、出租车计费器、抢答器、自动电梯、彩灯控制器等实验，充分发挥 CPLD/FPGA 在数字电路设计中的优势。

7. 自行扩展实验 ：借助 IC 扩展区，用户可根据学习与研究需求，自行拓展各种数字电路、单片机应用实验，进一步拓展网络接口型单片机.微机综合实验开发装置的功能与应用场景。

五、实验室配置方案（每二人每套，二人为一组，一组用一张实验桌）

1.  控制屏 ：必配 1 台，作为实验的核心设备，为网络接口型单片机.微机综合实验开发装置提供基础运行环境与实验平台。

2. 微机 ：自配 1 台，用于连接实验装置，进行程序编写、调试与运行，以及数据处理与分析等操作，是网络接口型单片机.微机综合实验开发装置不可或缺的辅助工具。

3. 示波器 ：自配 1 台，用于观测实验中各信号的波形变化，帮助学生深入理解信号传输与转换原理，及时发现与解决实验中出现的问题，保障网络接口型单片机.微机综合实验开发装置实验的顺利进行。

4. 万用表 ：自配 1 只，用于测量电路中的电压、电流、电阻等基本电气参数，方便学生在实验过程中进行电路调试与故障排查，确保网络接口型单片机.微机综合实验开发装置的电路连接正确与稳定。

5. 微型打印机 ：根据实际情况选配，一般每套配一台微打，用于打印实验数据与结果，便于学生对实验过程进行记录与分析，同时也为教师评估学生实验成果提供直观依据，进一步完善网络接口型单片机.微机综合实验开发装置的教学支持功能。

6. 网卡 ：按照实际情况选配 1 块，用于实验装置与网络的连接，实现数据的网络传输与共享，在涉及网络通信相关的实验项目中发挥关键作用，如以太网接口实验等，拓展网络接口型单片机.微机综合实验开发装置的网络应用功能。

这款网络接口型单片机.微机综合实验开发装置凭借其卓越的性能、丰富的功能与全面的实验项目，为电子技术教学与科研领域带来了全新的实验体验与解决方案，有力推动了单片机.微机技术相关专业的教育教学改革与发展。
