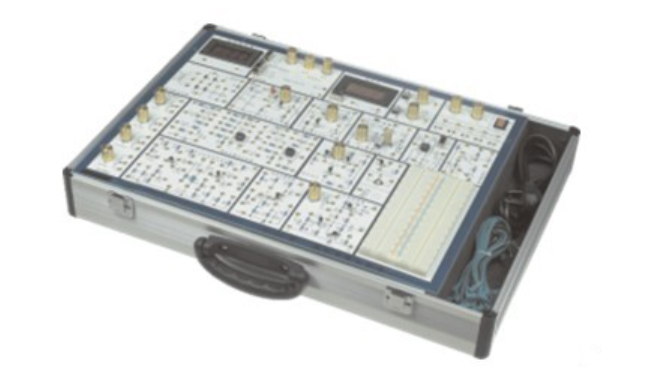

模拟电路实验箱
主要特点
模拟电路实验箱依据《高等工业学校电子技术基础课程教学基本要求》设计，涵盖《模拟电子技术基础》全部实验内容，专为各类院校学生学习电子技术、电子线路课程开发。实验箱采用单元电路设计，学生可依实验需求，外接元件改变电路参数或组合单元电路，完成多样化实验。每个实验电路原理图印刷于实验板表面，学生自主搭建电路，锻炼独立思维与动手能力。大部分元器件位于实验板正面，增强学生感性认识。锁紧式镀金插孔确保连接可靠，维修便捷。箱体采用一体型铅合金型材，结构牢固，轻便耐用，绝缘安全性能好。
实验箱组成
电源 ：输入 AC 220V±10%，50HZ。输出 DC +5V（I≥1A）、DC ±12V（I≥0.2A），以及 -5V～-12V 和 +5V～+27V 可调电源，各路输出均有过流保护与自动恢复功能；AC V:7.5V×2，AC I≥0.15A。
直流电压源 ：双路输出，分为 -0.5V～+0.5V 和 -5V～+5V 两档，连续可调，为电路实验提供稳定直流激励信号。
函数发生器 ：输出频率范围 2HZ～90KHZ，分四档输出方波（0～20V）、三角波（0～15V）、正弦波（0～10V），满足多种波形实验需求。
测量设备 ：配备数字式频率计（0～300KHZ）和直流电压表（0～30V），测量精度高，操作便捷，为实验数据采集提供准确依据。
分立元件电路 ：涵盖整流、滤波和稳压电路，单级、两级阻容耦合放大电路，负反馈放大电路，射极跟随器，差动放大电路，互补对称功放电路，场效应管电路，可控硅电路等，由电阻、电容、二极管、三极管等组成，还配备电位器组等元件。
集成模拟电路 ：包含两个独立的运算放大器（741）、集成功放（LM386）等，方便学生研究集成电路应用特性。
扩展面包板 ：JD - A2 带二块面包板，便于学生扩展实验电路，满足复杂电路搭建需求。
实验项目
基础放大电路实验 ：单级放大电路、两级放大电路、负反馈放大电路、射极跟随器、差动放大电路实验，帮助学生理解放大电路工作原理与特性。
运算电路实验 ：比例求和运算电路、积分与微分电路、波形发生电路、有源滤波器、电压比较器实验，提升学生对信号处理电路的设计与应用能力。
振荡电路实验 ：IC 电路 RC 正弦波振荡器、集成功率放大器、整流滤波与并联稳压电路、串联稳压电路、集成稳压器、RC 正弦波振荡器、LC 振荡器及选频放大器实验，深入研究振荡电路工作原理与振荡波形特性。
转换电路实验 ：电流 / 电压转换电路、电压 / 频率转换电路、互补对称功率放大器、波形变换电路、场效应管实验、可控硅实验电路，拓宽学生对不同类型转换电路的认识与应用能力。
模拟电路实验箱凭借全面功能、灵活设计和丰富实验项目，为电子技术教学提供优质实践平台。它满足基础教学需求，激发学生创新思维与实践能力，广泛适用于高等院校相关专业教学与电子技术爱好者实践探索，助力电子技术教学高质量开展。
