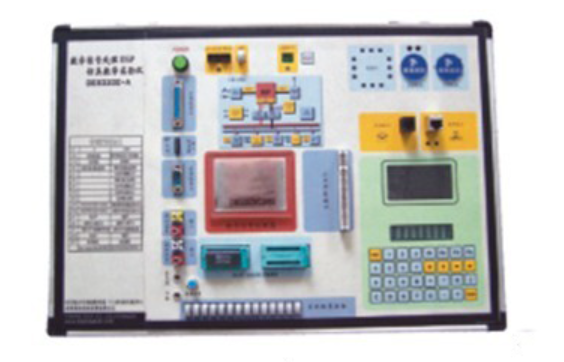

DSP仿真/教学实验系统
一、系统功能特点
集成先进调试工具 ：本系统高度集成 XDS510 仿真调试器，这意味着使用者无需依赖外部 JTAG 仿真器，即可顺利完成所有 DSP 实验项目。它全面支持 “C2000、C5000、C6000、VC33” 等多个系列的 DSP 芯片，并且与 CCS 2.0 实现完美兼容，极大地方便了用户对自己目标 DSP 系统的调试工作，有效提升了实验效率与开发进度。
多类型 DSP 平台支持 ：作为一个功能强大的多类型仿真 / 教学实验平台，该系统通过简单更换 DSP 子卡的操作，能够灵活满足不同用户群体的多样化需求。无论是 C2000 系列、C5000 系列、C55 系列还是 C6000 系列的 DSP 子卡，均可在本系统上稳定运行，为用户提供了广阔的学习与实验空间，适应了不同层次与方向的 DSP 学习需求。
深入探索信号处理原理 ：为想要深入探究信号处理领域的用户提供了优质实验环境。在这里，用户有机会学习诸如 G.723 编解码、定点 DSP 实现 MP3 解码等复杂技术。同时，系统还涵盖了无线基带通信中至关重要的卷积编码、Viterbi 译码、自适应均衡等相关实验项目，涵盖了从基础到前沿的信号处理知识体系，助力用户在该领域深入钻研。
语音频段信号处理实验 ：特别设计了针对语音频段范围的信号处理实验模块。系统采用 TLC320AC01 作为模拟接口（AIC）电路，为用户提供了各 1 个通道（14bit）的 A/D 和 D/A 转换功能，最高采样率可达 25K Sa/s。这使得用户能够在语音信号处理方面进行丰富的实验实践，为语音识别、语音合成等相关应用开发奠定了坚实基础。
大容量存储器预留 ：充分考虑了实验过程中对数据存储的需求，系统预留了 128K 字的静态存储器以及 32K 字的 EEPROM。这不仅为各种代码装入（BOOTLOADER）操作提供了充足空间，还赋予了实验设备脱机独立运行的能力。用户可以在没有外部计算机的情况下，独立完成一系列实验任务，提高了实验的灵活性与自主性。
便捷的 PC 机通讯方式 ：外部主机（PC 机）能够通过并口与 DSP 的 HPI 接口实现高效通讯，直接访问 DSP 片内存储器。同时，该接口还支持代码装入（BOOTLOADER）功能，为用户在程序烧录与调试过程中提供了极大的便利，简化了实验流程，提高了开发效率。
丰富的 I/O 外设集成 ：系统配备了种类丰富的 I/O 外设资源，包括汉字液晶显示屏、键盘、交通灯、数码管、UART 异步串口等。这些外设为用户的实验交互提供了多样化的选择，使得用户可以更加直观地观察实验结果、进行参数输入与控制操作，增强了实验的趣味性与实用性。
多样化模拟信号接口 ：为了满足不同实验场景对模拟信号输入输出的要求，系统提供了多种模拟信号接口。其中包括麦克风和扬声器接口、普通模拟信号输入 / 输出接口以及电话线接口等。这些接口的设置，拓宽了实验系统的应用场景，使其能够适用于语音处理、音频信号处理、通信信号处理等多个领域。
二次开发接口预留 ：特别预留了 1 个 PCI 型二次开发接口，该接口详细定义了 KSP 多通道缓冲串口（McBSP）、数据、地址以及控制总线。同时，系统还保留了 DSP 各种状态显示以及设置开关，为用户开展二次开发实验提供了有力支持。用户可以根据自己的研究方向与项目需求，在原有系统基础上进行功能扩展与定制开发，充分挖掘系统的潜力。
以太网与 USB 接口支持 ：系统提供了 10M/100M 自适应以太网卡以及 USB 接口。以太网卡的接入，便于用户完成网卡接口实验，实现 DSP 系统与网络的互联互通。USB 接口则可用于完成 USB 数据传输实验，满足现代电子系统对于高速数据传输与便捷连接的需求。
电话接口功能 ：针对通信领域相关实验需求，系统特别配备了电话接口。通过该接口，用户可以开展电话信令检测、摘挂机等电话实验项目，为研究现代通信系统中的电话信号处理与控制技术提供了实验平台。
电机驱动电路实验 ：为了满足控制系统实验需求，系统还提供了直流电机、步进电机驱动电路。用户可以基于这些电路，完成各种电机驱动实验项目，深入探究电机控制算法与驱动技术，为机器人、自动化设备等相关领域的研究与开发提供实践支持。
配套完善教学资源 ：与本实验系统配套的，还有 “十五” 规划教材《DSP 技术的发展与应用》，该教材荣获 2002 年度教学成果奖，由高教出版社出版。系统适用于学习、科研、实验等多种场合，为不同需求的用户群体提供了全面的理论与实践指导。
选择本 DSP 仿真 / 教学实验系统，您将获得的不仅仅是先进实验设备，更是我们多年来积累的丰富教学培训经验以及成熟的实验方案升级服务，能够助力用户快速建立起完善的 DSP 实验室。此外，我们还为用户提供更贴心的老师培训服务，帮助教学人员更好地掌握系统功能与实验内容。
除了实验箱本身，用户还将收获定制化的实验室规划方案、全套软硬件平台、系列经典实验项目、源代码、实验教学大纲、多媒体教案以及全部实验指导书等丰富资源，并且实验内容还会不断升级更新，确保用户始终能够接触到前沿的 DSP 知识与技术。
二、实验内容分类
第一类：算术运算类实验
定点 DSP 的整数加、减、乘、除运算
定点 DSP 实现浮点运算
软仿真 Simulator 实验
定点 DSP 的小数加、减、乘、除运算
浮点加、减、乘、除运算
双字操作实验
归一化操作实验
CCS 开发环境实验
第二类：数字信号处理理论类实验
IIR 数字振荡器实验
FIR 数字滤波实验
快速傅立叶变换 FFT 的实验
DSP 解决方案案例：DTMF 实验
IIR 数字振荡器原理实验
定时器应用实验
中断向量表编程实验
用 C 开发 DSP 程序原理实验
CCS 开发环境实验
DSP 的 McBSP 操作实验
串口中断服务子程序实验
A/D 操作实验
D/A 操作实验
FIR 滤波器原理实验
乘累加实验
块循环实验
单指令循环实验
CCS 高级调试工具应用实验
FFT 原理实验
位倒序寻址实验
并行指令实验
CCS 图形工具的应用实验
CCS 探针工具的应用实验
通过 DSP/BIOS 观察 DSP 资源利用率实验
DFT 原理实验
差分方程原理实验
C 与汇编混合编程实验
中断实验
D/A 实验
LCD 液晶及键盘外设操作实验
80 秒录音机实验
MP3 播放实验
第三类：数字信号处理器芯片原理类实验
McBSP 串口操作实验
主机外设接口 HPI 操作实验
DSP 的自启动技术实验
DSP 片上 ROM 资源的应用实验
A 率 / u 率 PCM 压扩实验（适用于 C5000 系列子卡）
PC 主机通过 HPI 访问 DSP 片内存储器实验
PC 主机加载程序执行代码实验
HPI 的自启动（Bootloader）实验
8 位并行的 Bootloader 实验
16 位并行的 Bootloader 实验
16 位片外 ROM 启动实验
第四类：CCS 的高级调试工具 DSP/BIOS 的应用实验
DSP/BIOS 环境下的开发程序流程实验
DSP/BIOS 的配置文件的建立实验
DSP/BIOS 的应用程序接口（API）实验
DSP/BIOS 的中断实验
DSP/BIOS 的任务调度实验
DSP/BIOS 的优先级实验
DSP/BIOS 的线程管理实验
DSP/BIOS 的代码分析工具实验
第五类：控制类实验
直流电机控制实验
步进电机控制实验
交通灯控制实验
键盘操作实验
LCD 液晶屏操作实验
数码管操作实验
RS232 异步通信串口实验
函数信号发生器实验
CAN 总线实验（适用于 C2000 系列子卡）
脉宽调制 PWM 实验（适用于 C2000 系列子卡）
第六类：接口类实验
电话接口实验
10M/100M 网卡接口实验
USB 接口实验
第七类：硬件扩展设计实验
使用二次开发接口，指导用户自行扩展硬件系统实验
使用集成仿真器，调试用户自己的目标 DSP 系统实验
在 DSP 教学与科研领域，本 DSP 仿真 / 教学实验系统以其卓越的功能、丰富的实验内容和完善的服务体系，为众多高校、科研机构以及企业研发部门提供了理想的教学与科研平台。它不仅涵盖了 DSP 基础理论知识与实践技能的培养，还紧跟 DSP 技术发展前沿，助力用户在数字信号处理领域不断探索创新，实现技术突破。
